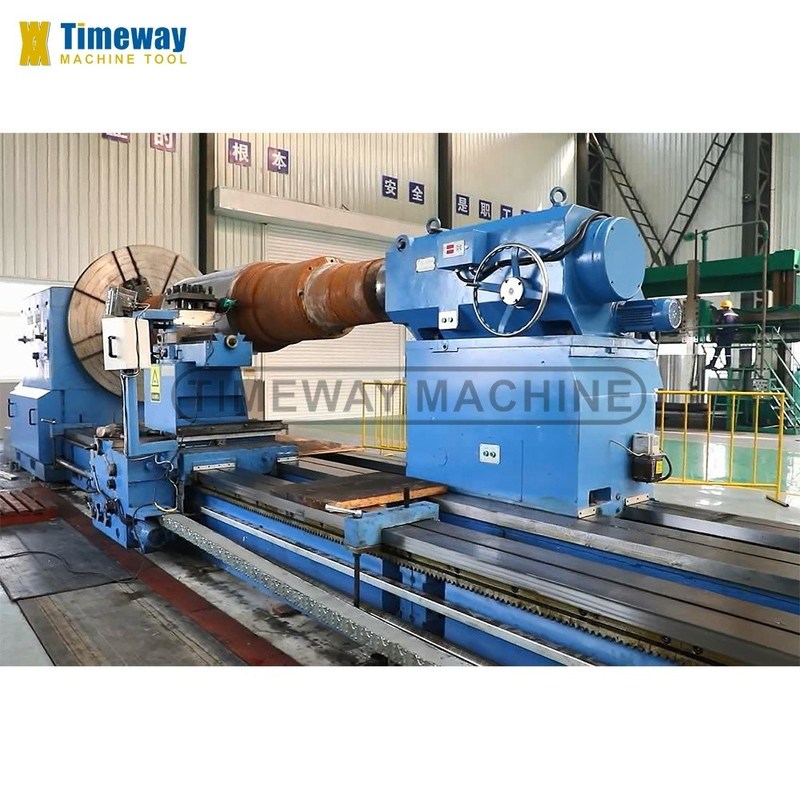

Высокая жесткость 1 7 Спиндовый косый 300 мм хвостовой плов путешествует гигантский тип торно-машина
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-2500Hx8000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $300,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 5 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 8000 | Диапазон скорости шпинделя ((r.p.m): | 0.8 - 160 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1600 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 75 |
| Напряжение: | 220V-440V | Размер ((L*W*H): | 18577х2515х2655 мм |
| Масса (кг): | 36000 кг | Гарантия: | 1 год |
| Ключевые точки продаж: | Долгий срок службы | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | как требование |
| Размер клюшки: | 1600/1800/2000 мм | Свинцовая колючка: | 1:7 |
| Грузоподъемность: | 25/32/40 тонн | Диаметр хвостового перья: | 300/400mm |
| Перемещение поперечного супорта: | 800 мм | Продольное путешествие: | 8000mm |
| Перемещение с верхней части орудийного столба: | 600 мм | Путешествие хвостовых перьев: | 300 мм |
| Размер раздела инструмента: | 70x70мм | Состояние: | новые |
| Применимые отрасли: | Промышленное предприятие, розница, строительства | Местонахождение выставочного зала: | Канада, Турция, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Исп |
| Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением | Максимальная вращаемая длина (мм): | 7800 mm |
| Взрыв спиндола ((мм): | 85 | Год: | 2020 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Особенности:
Эта вертикальная машина является универсальным токарным станком с грузоподъемностью 25/32/40 тонн, после использования роликовой опоры и постоянного отдыха, загрузка
Он подходит для высокоскоростных стальных и твердолегированных стальных инструментов.
цилиндрические и дискообразные части, вращающие наружное кольцо, конечная поверхность, слоты, резка,
и использование верхнего носителя инструмента (через подвесное колесо) для поворота различных нитей длиной менее 600 мм.
1.Лоботное покрытие представляет собой целостную конструкцию трех прямоугольных рельсов в форме коробки, которая отливается в одноразовом литье с высококачественным литьем
После двух стадий обработки, стабильность хорошая; ширина проводника 1600 мм, жесткость
Прекрасное шлифование импортируемыми шлифовальными машинами обеспечивает длительный срок службы, высокий
точность и хорошее сохранение.
2Основной приводный механизм станка приводится в действие двигателем постоянного тока мощностью 75 кВт. Общее отношение скоростей режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, а соотношение механической и электрической скоростей равняется 1:200. Взлом получает бесступенчатый
диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3Система питания соединена с основным приводом через световую стойку, так что питание напрямую связано со скоростью вращения шпинда,
и скорость подачи удобно выбрать.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5.Стандартная вертикальная машина, оснащенная электрическим движущимся хвостом, уменьшает интенсивность труда оператора и повышает эффективность работы.
6Машины-троны снабжают два вида центральной рамы, то есть закрытой центральной рамы и открытой центральной рамы.
7Два ряда высокоточных стойки установлены спереди и сзади машины, передние стойки приводят кормление повозки к
И заднего ряда стойки движет хвостовой материал для моторного движения.
8.Высокая жесткость и высокая точность шпинделя: шпиндельный подшипник станка-инструмента использует отечественные известные бренды.
Коробка принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
для уменьшения термической деформации, головку смазывают циклом масляной ванны.
хорошо смонтированный шпиндель имеет характеристики низкой температуры
подъем, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность в течение длительного времени
Операция.
Эта вертикальная машина является универсальным токарным станком с грузоподъемностью 25/32/40 тонн, после использования роликовой опоры и постоянного отдыха, загрузка
Он подходит для высокоскоростных стальных и твердолегированных стальных инструментов.
цилиндрические и дискообразные части, вращающие наружное кольцо, конечная поверхность, слоты, резка,
и использование верхнего носителя инструмента (через подвесное колесо) для поворота различных нитей длиной менее 600 мм.
1.Лоботное покрытие представляет собой целостную конструкцию трех прямоугольных рельсов в форме коробки, которая отливается в одноразовом литье с высококачественным литьем
После двух стадий обработки, стабильность хорошая; ширина проводника 1600 мм, жесткость
Прекрасное шлифование импортируемыми шлифовальными машинами обеспечивает длительный срок службы, высокий
точность и хорошее сохранение.
2Основной приводный механизм станка приводится в действие двигателем постоянного тока мощностью 75 кВт. Общее отношение скоростей режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, а соотношение механической и электрической скоростей равняется 1:200. Взлом получает бесступенчатый
диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3Система питания соединена с основным приводом через световую стойку, так что питание напрямую связано со скоростью вращения шпинда,
и скорость подачи удобно выбрать.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5.Стандартная вертикальная машина, оснащенная электрическим движущимся хвостом, уменьшает интенсивность труда оператора и повышает эффективность работы.
6Машины-троны снабжают два вида центральной рамы, то есть закрытой центральной рамы и открытой центральной рамы.
7Два ряда высокоточных стойки установлены спереди и сзади машины, передние стойки приводят кормление повозки к
И заднего ряда стойки движет хвостовой материал для моторного движения.
8.Высокая жесткость и высокая точность шпинделя: шпиндельный подшипник станка-инструмента использует отечественные известные бренды.
Коробка принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделя.
для уменьшения термической деформации, головку смазывают циклом масляной ванны.
хорошо смонтированный шпиндель имеет характеристики низкой температуры
подъем, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность в течение длительного времени
Операция.
Спецификация | Единица | AL-2500H | АК-520 |
Макс. Повернись на кровать. | мм | 2500 | |
Макс. Свернуть на перекрестный слайд. | мм | 2200 | 520 |
Расстояние между центрами | мм | 3000 ~ 20000 | 300 |
Макс. крутящий момент отката | N.m. | 80000 | |
Ширина кровати | мм | 1600 (3 слайда) | |
Грузоподъемность | тонны | 32 | |
Конусовая вертикаль шпинделя | - | 75° | |
Диаметр ключа | мм | 1600/1800/2000 | C8 |
Диапазон скоростей шпинда | обороты в минуту | 0.8-160 (без шагов) | 80 |
Диапазон продольного питания | мм | 0.125-48 (18) | 1:20/86 |
Диапазон перекрестного питания | мм | 0.063-24 (18) | 25-2000 гг. |
Метрическая нить | мм | 2 - 40 | |
Дюймовая нить | ТПИ | 1 - 14 | |
Модульная нить | МП | 1.5-20 | |
Макс. пробег перекрестного слайда | мм | 800 | |
Максимальное движение верхнего слайда | мм | 600 | |
Секция ствола инструмента | мм | 70х70 | |
Диаметр хвостового перья | мм | 300 | |
Путешествие хвостовых перьев | мм | 300 | |
Конусовые перья хвостовых волосков | - | 100, 1:7 | |
Скорость быстрой подачи хвостовой части | мм/мин | 3000 | |
Быстрая скорость подачи хвостового перья | мм/мин | 664 | |
Основная мощность двигателя | КВ | 75 | |
Длина машины | мм | 13577 ~ 21577 | |
Ширина машины | мм | 2515 | |
Высота машины | мм | 2655 |
· 4-яблочный тяжелой независимый винт · Постоянный отдых (более 3 м в длину) · Следите за отдыхом (более 3 м в длину) · Электрический подвижный хвостовой материал · Смертный центр хвостовой ткани · 4-станционный инструментальный пост · Система охлаждения · Рабочая лампа · Инструменты и коробка с инструментами · Уравнительный клин и болты · Руководство по эксплуатации | · Цифровой индикатор с двумя или тремя осьми · Защита от выбросов · Охранитель инструментального столба · Задняя защита от разливов · Быстрая смена орудий · Скрепитель для шлифования |

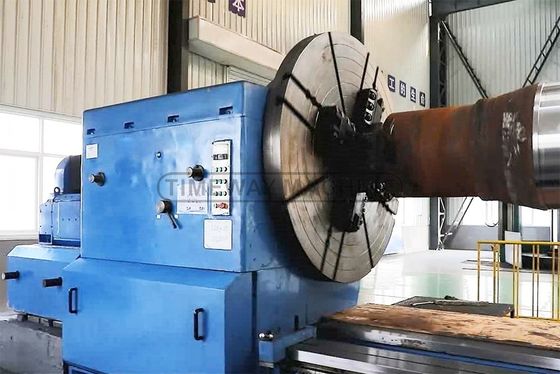

Коробка с шпинделем:
Для машины вращения, шпиндель через отверстие
Диаметр 85 мм, структура с разделенной коробкой, высокая контактная жесткость; шпиндель с использованием передней и задней поддержки типа двухточечной поддержки
Механическая структура, так что большие станки радиального и осевого оттока, высокая точность вращения.
и точная шлифовка редукторов, высокая точность, плавная работа, низкий шум.
Диаметр 85 мм, структура с разделенной коробкой, высокая контактная жесткость; шпиндель с использованием передней и задней поддержки типа двухточечной поддержки
Механическая структура, так что большие станки радиального и осевого оттока, высокая точность вращения.
и точная шлифовка редукторов, высокая точность, плавная работа, низкий шум.

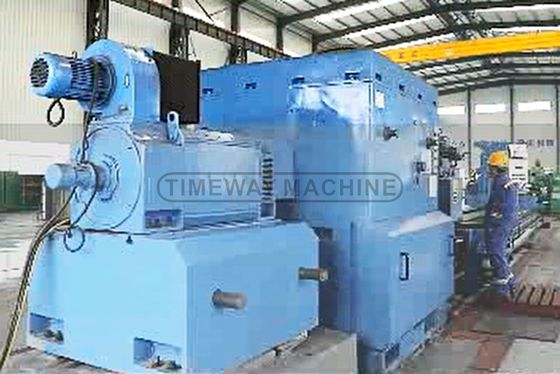

Главный двигатель DC 75 кВт:
Тяжелые станки могут увеличить скорость шпинделя
0.8-160 оборотов в минуту с бесступенчатой, основная структура трансмиссии приводится на ход главным двигателем DC 75 KW, большой крутящий момент и сильная вращающаяся сила для тяжелой резки,скорость вращения шпинделя регулируется путем регулирования давления и магнетизма.
0.8-160 оборотов в минуту с бесступенчатой, основная структура трансмиссии приводится на ход главным двигателем DC 75 KW, большой крутящий момент и сильная вращающаяся сила для тяжелой резки,скорость вращения шпинделя регулируется путем регулирования давления и магнетизма.

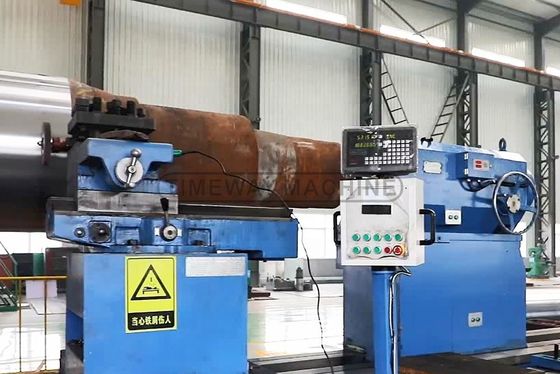

Перевозка:
Система питания станка подключена к основной
проехать через световой ствол, так что питание напрямую связано с скоростью шпинделя, и скорость питания convenient выбрать.
Два ряда высокоточных стеллажей установлены спереди и сзади гигантских тяжеловесных токарных станков.
Коляска питания для реализации поворота нитей, и задней стойки приводит вражеское моторизованное движение.
проехать через световой ствол, так что питание напрямую связано с скоростью шпинделя, и скорость питания convenient выбрать.
Два ряда высокоточных стеллажей установлены спереди и сзади гигантских тяжеловесных токарных станков.
Коляска питания для реализации поворота нитей, и задней стойки приводит вражеское моторизованное движение.

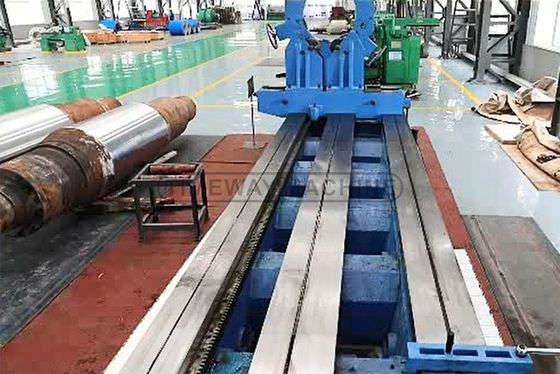

Три скользящих рельса:
Большой тяжелый груз принимает структуру трех сдвижных рельсов, ширина постели до 1600 мм, высокая жесткость и сильная антивибрация, так что грузоподъемность 40 тонн.Рельсы станков используют среднечастотную отвердку (HRC68), и измельчение при помощи импортируемого шлифования рельсов
Так что тяжелая машина имеет длительный срок службы, высокую жесткость и хорошую стабильность.
Так что тяжелая машина имеет длительный срок службы, высокую жесткость и хорошую стабильность.

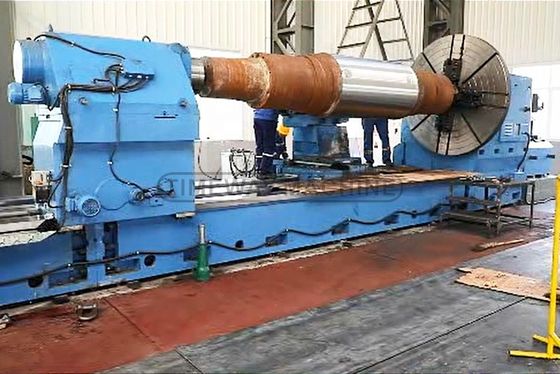

Задние части:
Высокая жесткость и большая грузоподъемность.
Диаметр хвостовой части: 400 мм
Центральный конический угол: 75°
Эффективное передвижение хвостовой части: 300 мм
Перекрестный движущий ход хвостовой части: 15 мм
Диаметр хвостовой части: 400 мм
Центральный конический угол: 75°
Эффективное передвижение хвостовой части: 300 мм
Перекрестный движущий ход хвостовой части: 15 мм
Устойчивый отдых и поддержка ролика:
Гигантские токарные станки стандартно оснащены постоянным отдыхом, роликовая опора является необязательной по выбору клиента.
Электрический шкаф:
Ясное расположение провода, CE маркировка электрических компонентов.
