Вертикальная фрезерная машина для тяжелой обработки с весом 7300 кг
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | BM715 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-1 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1500 | Мощность обработки: | Тяжелая работа |
|---|---|---|---|
| Проезд стола (Y) (мм): | 670 | Перемещение стола (Z) (мм): | 670 |
| Свинцовая колючка: | ISO50 | Диапазон скорости шпинделя ((r.p.m): | 40 - 1600 оборотов в час |
| Тип: | Вертикальная | Мощность спиндового двигателя ((kW): | 7.5 |
| Напряжение: | 380 В 50 Гц | Размер ((L*W*H): | 3300x2380x2750 мм |
| Масса (кг): | 7300 | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Прочие |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Размер таблицы: | 2100х500 мм | Максимальная масса заготовки: | 2000 кг |
| Продольное движение (ось X): | 1500 мм | Свинцовая колючка: | ISO50 7:24 |
| Вес: | 7300 кг | Сила: | 7.5кВт |
| Поперечное движение (ось Y): | 670mm | Вертикальное движение (ось Z): | 670mm |
| Количество осей: | 3 | Состояние: | новые |
| Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственный завод, рекламная компания | Местонахождение выставочного зала: | Румыния, ЮАР, Узбекистан, Малайзия, Австралия, Канада, Индонезия, Таиланд |
| Основные компоненты: | Подшипники, двигатели, прочие | Перемещение таблицы (mm): | 1500c670c670 |
| Год: | 2022 | Порт: | Китайский порт. |
Характер продукции

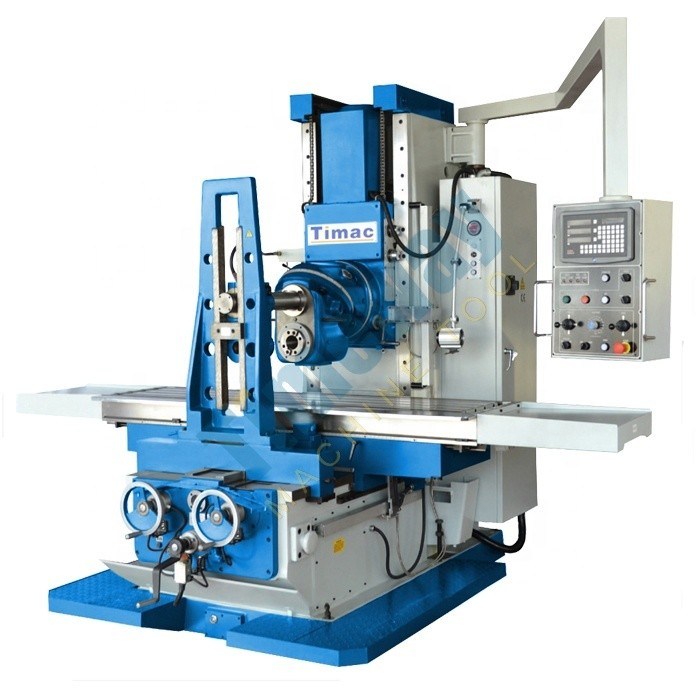

Тяжелая универсальная фрезерная машина с головой кровати

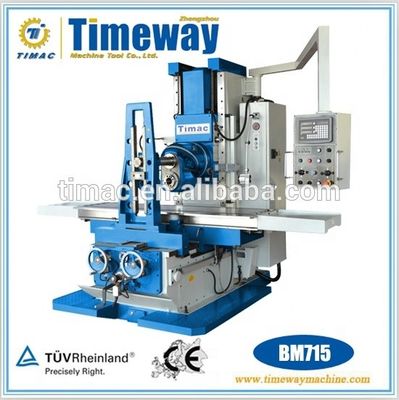

BM715
Особенности:
- Сервомоторы питания на оси X, Y, Z обеспечивают отзывчивость, точность и постоянную подачу.
- Микровыключатель на ручной коленной ручке для дополнительной безопасности оператора.
- Сборник инструментов и руководство по эксплуатации.
- Шаровой винт X, Y-ось обеспечивает плавную и точную работу.
- Система охлаждения и галогенный свет включены.
- Квадратная конструкция скользит по оси X, Z для максимизации жесткости.
- Ручные колеса сцепления по оси X, Y.
- Автоматический насос для смазки масла и резервуар.

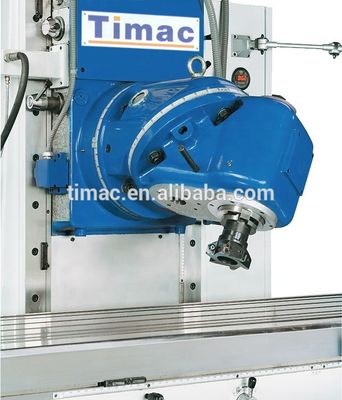

- Универсальная головка вращается в горизонтальное положение.
Введение в основную структуру:
- Большая машинная кровать, широкая колонна, плюс высокая внутренняя масса - мощный пакет для обработки больших деталей и мощность удаления тяжелых чипов.
- Очень жесткая, большая конструкция коробки-колонны, изготовленная из высококачественного чугуна, обеспечивает прочную основу для оптимальных результатов работы.
- Сверхширокие направляющие обеспечивают максимальную стабильность и точность при больших нагрузках.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- Широкий диапазон скоростей шпинделя от 40 до 1600 оборотов в минуту.
- Бесконечно переменная линейная и перекрестная подача.
- Контрольная панель на длинной расширяющейся руке, которую оператор может идеально расположить.
Технический параметр:
| Спецификация | BM715 | |
| Таблица | Размер стола | 2100x500 мм |
| T число слотов/ширина/расстояние | 4-20-100 мм | |
| Максимальная нагрузка стола | 2000 кг | |
| Диапазон обработки | Продольное движение (ось X) | 1500 мм |
| Поперечное движение (ось Y) | 670 мм | |
| Вертикальное движение (ось Z) | 670 мм | |
| Главный шпиндель | Конусовая вертикаль шпинделя | ISO50 7:24 |
| Шаг скорости шпинделя | 12 шагов, 40-1600 оборотов в минуту ((60 Гц) 12 шагов, 35-1345 оборотов в минуту ((50 Гц) | |
| Расстояние от оси шпинда до поверхности колонны | 610 мм | |
| Расстояние от носа шпинделя до поверхности стола | 0-670 мм | |
| Питание | Продольная/переходная подача | 20-1800 мм/мин (переменная) |
| Вертикальное питание | 10-900 мм/мин (переменная) | |
| Продольная/поперечная скорость | 3500 мм/мин | |
| Вертикальная скоростная пробка | 1750 мм/мин | |
| Мощность двигателя | Главный двигатель | 7.5 кВт |
| Мотор питания | 2 кВ | |
| Двигатель подъема для головки | 2 кВ | |
| Двигатель охладителя | 550 Вт | |
| Прочие | Размер упаковки | 2280x2280x2820 мм |
| Общие размеры | 3300x2380x2750 мм | |
| Н.У. / Г.У. | 7300/8000 кг | |
Стандартные принадлежности:
•ISO50 Набор фрезерных колёс ((8 шт.)); •ISO50 Фрезерная сторона ((φ40 мм);

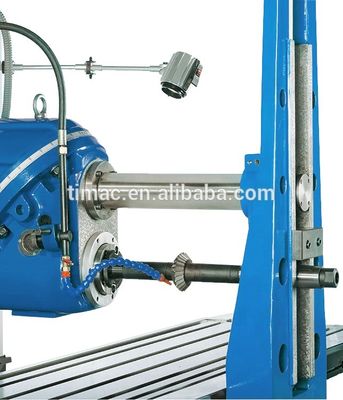

•горизонтальный фрезерный ствол ((φ32 мм); •Горизонтальные подшипники фрезерной стволы;
•Нарисуй панель;•7Скорпионный рукав;
•кварцевая лампа;•Сборник инструментов;
•Масляная пушка;•Шнурки для фундаментов;
•Внутренний шестиугольный ключик;•Двухглавный английский ключ;
•Электрические компоненты стандарта CE;•Руководство по эксплуатации ((английское издание);
Необязательное оборудование:
• 3 оси DRO; • свинцовый винт для шаровой прокатки для осей X & Y;
• Машинный угол 200 мм; • Универсальная разделяющая голова;
• вращающийся стол 500 мм; • защитный шпиндель (защита глаз);
