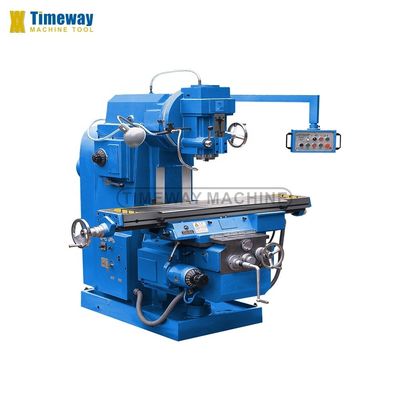

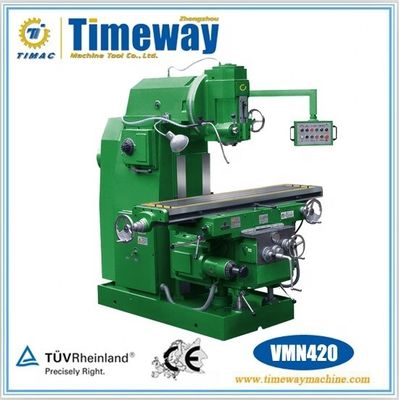

Высокопроизводительная вертикальная коленная фрезерная машина с размерами 2522x2265x2432 мм
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | VMN420 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $18,000.00/sets 1-1 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1200 | Мощность обработки: | Светлая обязанность |
|---|---|---|---|
| Проезд стола (Y) (мм): | 360 | Перемещение стола (Z) (мм): | 470 |
| Свинцовая колючка: | Нет:50 | Диапазон скорости шпинделя ((r.p.m): | 22 - 1100 оборотов в час |
| Тип: | Вертикальная | Напряжение: | Требования клиента |
| Размер ((L*W*H): | 2522х2265х2432мм | Масса (кг): | 4500 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая производительность |
| Вид сбыта: | Горячий продукт 2019 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей | CNC или нет: | Нормально |
| Цвет: | Зеленый | Размер таблицы: | 420x1800 мм |
| T-слоты: | 3-18-90 мм | Максимальная масса заготовки: | 800 кг |
| Ось X/Y/Z: | 1200/360/470 мм | Свинцовая колючка: | 7Нет.50 |
| Ряд скорости шпинделя: | 30-1500 оборотов в минуту ((18 шагов) | После гарантийного обслуживания: | Поддержка онлайн |
| Количество осей: | 3 | Состояние: | новые |
| Применимые отрасли: | Производственное предприятие | Местонахождение выставочного зала: | Чили, Алжир, Бангладеш, Украина |
| Основные компоненты: | ПЛК | Порт: | Китайский порт |
Характер продукции

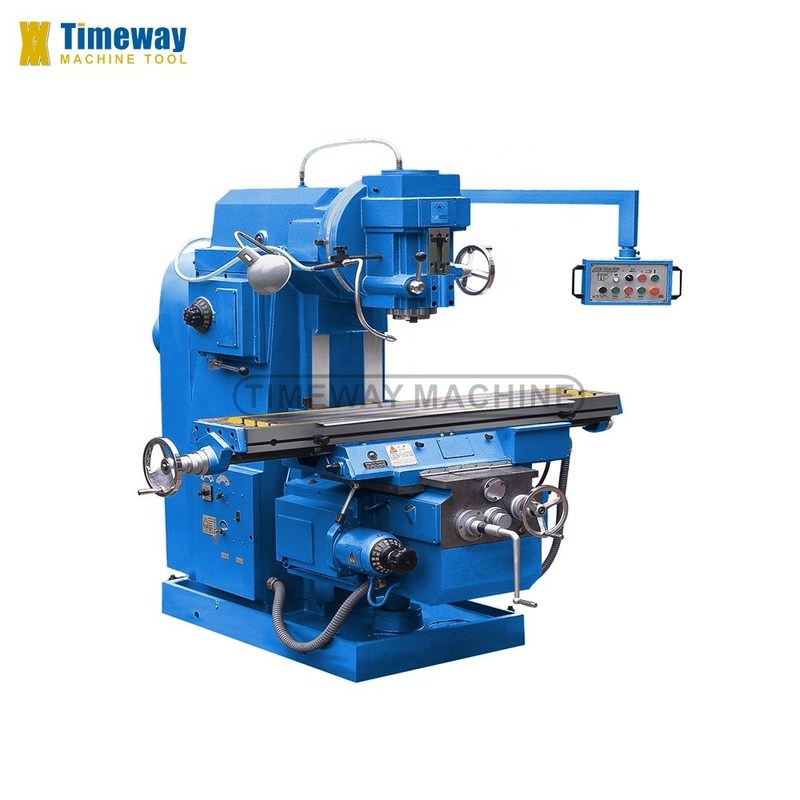

Вертикальная фрезерная машина колена

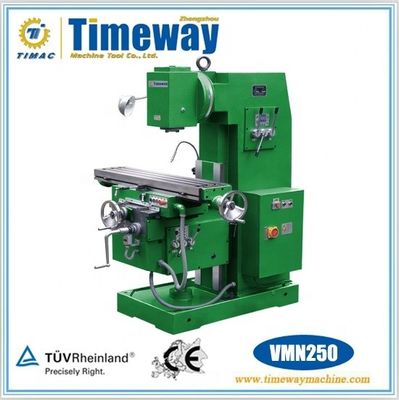

ВМН250 ВМН300 ВМН320 ВМН360 ВМН420
Особенности:
- Серия вертикальных фрезеров коленного типа - это машина общего назначения с широким спектром применений.
- Машина, оборудованная линейными, цилиндрическими, боковыми, косыми и сформированными фрезерными резачками, подходит для обработки плоской, наклонной поверхности, отверстий и редукторов на различных деталях.
- Оснащенная дополнительными аксессуарами, такими как вращающийся стол и разделяющая голова, машина может применяться к универсальной обработке, это идеальная машина для обработки, обслуживания, инструмента,Сгустки и формы.
- Вертикальная фрезерная голова может вращаться ±45°, шпиндель может двигаться вертикально (без VMN250), рабочий стол может реализовать автоматическое питание и быструю питание на оси X/Y/Z.
- Закаленные и заземленные направляющие обеспечивают общую точность и точность обработки машины.
- Принимает высокопроизводительный двигатель, широкую скорость изменения, поэтому машина может выполнять высокоскоростную резку с помощью резаков сплавов.
- Оптимизация всей конструкции конструкции машины, иметь достаточно жесткую и стабильную, может реализовать сильную резку для тяжелых деталей.
- Оснащенная полной системой охлаждения и смазки, снижает стоимость обслуживания.
- В соответствии с требованиями заказчика, мы можем установить 2/3-осевое цифровое чтение.
Технический параметр:
| Спецификация | Единица | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Размер рабочего стола | мм | 250х1100 | 300х1250 | 320х1320 | 360х1600 | 420х1800 |
| T слот ((NxWxD) | мм | 3х14х63 | 3х14х63 | 3х18х80 | 3х18х80 | 3х18х90 |
| Максимальная грузоподъемность рабочего стола | в кг | 250 | 250 | 550 | 550 | 800 |
| Продольное движение (X) | мм | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Перемещение поперечно (Y) | мм | 265 | 265 | 300/280 | 300/280 | 360/350 |
| Вертикальное движение (Z) | мм | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Шаги скорости подачи | шаги | 12 | 12 | 18 | 18 | 18 |
| Диапазон скоростей подачи: - Продольный х. | мм/мин | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Пересечь Y. | мм/мин | 12-560 | 15-800 | 15-750 | 15-750 | 22-1100 |
| - Вертикальный Z. | мм/мин | 5-226 | 6-270 | 5.7-280 | 5.7-280 | 8.3-410 |
| Диапазон быстрой подачи: - Продольный х. | мм/мин | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Пересечь Y. | мм/мин | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Вертикальный Z. | мм/мин | 720 | 880 | 844 | 844 | 900 |
| Максимальный угол вращения вертикальной фрезерной головки | ° | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Расстояние от носа шпинделя до поверхности рабочего стола | мм | 60-470 | 60-470 | 50-460 | 50-460 | 40-510 |
| Расстояние от центра шпинделя до вертикального направляющего пути | мм | 290 | 290 | 380 | 380 | 450 |
| Расстояние от центра рабочего стола до вертикального руководства | мм | 160-430 | 152 - 417 | 235-535 | 235-535 | 235-535 |
| Конечный отверстий шпинделя | - | 7Нет:40 | 7Нет:40 | 7Нет:50 | 7Нет:50 | 7Нет:50 |
| Диаметр борта | мм | Φ27 | Φ22, Φ27 | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Перемещение спиндовых перьев | мм | - | 70 | 75 | 75 | 85 |
| Шаги скорости шпинделя | шаги | 12 | 12 | 18 | 18 | 18 |
| Диапазон скоростей шпинда | r/mm | 35-1600 | 35-1600 | 30-1500 | 30-1500 | 30-1500 |
| Основная мощность двигателя | КВ | 4 | 4 | 7.5 | 7.5 | 11 |
| Мощность питающего двигателя | КВ | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Размер машины | см | 167х135х180 | 165х154х192 | 230x170x209 | 230х206х209 | 252х226х243 |
| Размер упаковки | см | 154х150х213 | 167х158х204 | 222х190х232 | 224х208х232 | 247х240х272 |
| Машины | в кг | 1800 | 1800 | 3200 | 3370 | 4700 |
| Напряжение/частота | V/HZ | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 |
В соответствии с требованиями заказчика, мы можем разработать на машины направлений, рабочего стола, и грузоподъемности.

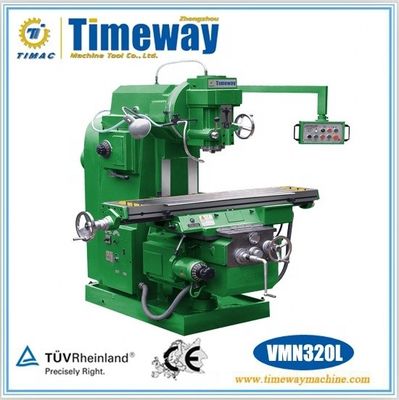

| Спецификация | Единица | VMN320L | VMN420L |
| Размер рабочего стола | мм | 320х1600 | 428х2000 |
| T слот ((NxWxD) | мм | 3х18х80 | 3х18х100 |
| Максимальная грузоподъемность рабочего стола | в кг | 550 | 800 |
| Продольное движение (X) | мм | 1020/1000 | 1250/1230 |
| Перемещение поперечно (Y) | мм | 300/280 | 420/410 |
| Вертикальное движение (Z) | мм | 410/400 | 480/470 |
Стандартные принадлежности:
- Нарисуй панель
- Центральная смазка
- Рабочая лампа
- Система охлаждающей жидкости
- Рабочие инструменты
- Руководство по эксплуатации.
Необязательное оборудование:
- Снижающий рукав
- Цифровая система чтения 2/3 оси
- Скрепительные инструменты, различные
- Молебная труба
- Машинный винт
- Рабочий стол вращающийся
- Разделяющая голова
