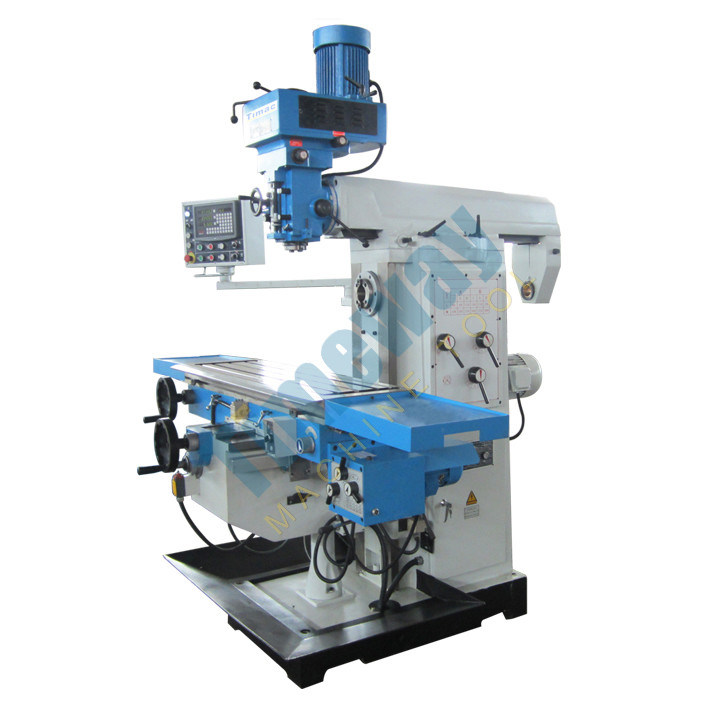

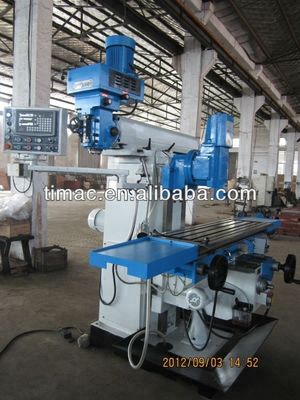

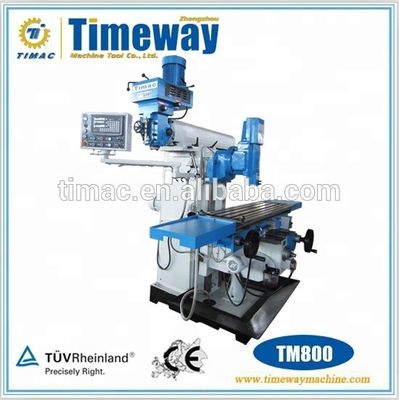

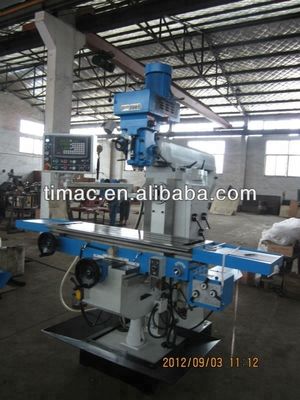

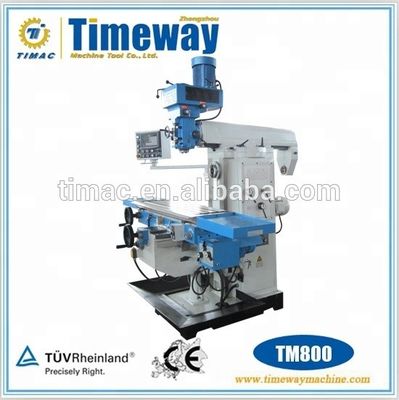

TM800 Timeway горизонтальная и вертикальная фрезерная машина для долговечного строительства
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $10,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1000 | Мощность обработки: | Средний вес |
|---|---|---|---|
| Проезд стола (Y) (мм): | 320 | Перемещение стола (Z) (мм): | 400 |
| Свинцовая колючка: | ISO40 | Диапазон скорости шпинделя ((r.p.m): | 60 - 1800 оборотов в час |
| Тип: | Универсальный | Мощность спиндового двигателя ((kW): | 2.2 |
| Напряжение: | По запросу клиента | Размер ((L*W*H): | 2220x1790x2360 мм |
| Масса (кг): | 2650 | Гарантия: | 12 месяцев |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Размер таблицы: | 1250x360 мм |
| Вертикальное движение: | 400 мм | Грузоподъемность: | 400 кг. |
| Горизонтальная скорость шпинделя: | 60-1800 оборотов в минуту ((12 шагов) | Вертикальная скорость шпинделя: | 70-7200 оборотов в минуту ((16 шагов) |
| Свинцовая колючка: | ISO50 ((H); ISO40 ((V) | Продольное путешествие: | 1000 мм |
| Перекрестное перемещение: | 320 мм | Гарантийный период: | 1 год |
| Тип машины: | Veritcal | Количество осей: | 3 |
| Состояние: | новые | Местонахождение выставочного зала: | Румыния, Малайзия, Австралия, Турция, Вьетнам, Индонезия |
| Применимые отрасли: | Магазины одежды, магазины строительных материалов, ремонтные машины, производственные предприятия, с | Основные компоненты: | Двигатели, прочие |
| Перемещение таблицы (mm): | 1000/320/400 | Порт: | Китайский порт |
Характер продукции
360 x 1250 мм размер стола / универсальная радиальная фрезерная машина
TM500 TM600 TM700 TM800
Особенности:
1. Закаленная и измельченная столовая поверхность;
2Автоматическое питание на оси X, Y, моторизованное подъем и падение стола на оси Z;
3. Свинцовый рукав может нажимать, автоматическое питание с 3 скорости;
4. Нагрузка на головку вращается ±90° справа налево, наклон ±45° спереди назад(TM500)
5. Остановка глубины сверления с отображением измерения;
6. прямоугольный колонна направляющий путь с высокой стабильностью(TM600, TM700, TM800)
Параметр:
| Модель | Единица | TM500 | TM600 | TM700 | TM800 |
| Размер стола |
| 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
| Конусовая вертикаль шпинделя | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO40 ((H) | ISO40 ((V), ISO50 ((H) | |
| Диаметр перья | мм | 95 | 120 | 120 | 120 |
| Расстояние от шпинделя до стола | мм | 9 ± 0-370 | 90 - 490 | 90 - 490 | 135-535 |
| Расстояние от горизонтальной Свинцовый к столу | мм | 0-280 | 0-400 | 0-400 | 230 |
| Расстояние от спина dle до колонны | мм | 200-700 | 200-700 | 200-700 | 200-700 |
| Скорость шпинделя ((шаги) | обороты в м | (16)80-5440 ((V), (12)40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 40-1300 ((H) | (16) 70-7200 ((V), (12) 60-1800 ((H) |
| Перемещение шпинделя | мм | 127 | 145 | 145 | 145 |
| Кормление перьями (шаги) | мм | (3) 0.15,0.08,0.25 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 | (3) 0.4,0.08,0.15 |
| Максимальная пропускная способность автоматического питания | мм | 10
| |||
| Голова вращается (справа налево) | ± 90° | ||||
| Наклон головы (передний к заднему) | ± 45° | - | - | - | |
| Перемещение по столу ((Долгостоящее/Поперечное/Вертикальное) | мм | 600/300/280 | 600/300/400 | 800/300/400 | 1000/320/400 |
| Скорость питания осей X,Y | мм/мин | 22-555 | |||
| Скорость быстрого подачи на оси X,Y | мм/мин | 1080 | |||
| Ось Z скоростная скорость подъема | мм/мин | 590 | |||
| Ось Z быстро повышает мощность двигателя | w | 750 | 750 | 750 | 1100 |
| Максимальная масса заготовки | в кг | 300 | 300 | 300 | 400 |
| T слот ((No./width/distance) | мм | 3/14/70 | 3/14/70 | 3/14/70 | 3/18/80 |
| Главный двигатель | КВ | 2.2 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 ((V), 4 ((H) |
| Двигатель с автоматическим приводом на оси X,Y | w | 750 | |||
| Мощность насоса охлаждающей жидкости | w | 40 | 40 | 40 | 90 |
| Общие размеры | мм | 1700х1500х2150 | 1700х1500х2270 | 1780х1500х2270 | 2220х1790х2360 |
| Н.У./Г.У. | в кг | 1450/1600 | 1550/1650 | 1650/1750 гг. | 2450/2650 |
***Стандартные пункты:
5 HP Тайваньский производитель, шаговой штурвал, фрезерная голова, штурвал, шестерня, штурвал, горизонтальный фрезер, система охлаждения, рабочая лампа, стол подъемный двигатель, конвергентная панель, ключик, ключик,средний рукав, подъемная вращающаяся ручка, оливковая сборная пластина, руководство по эксплуатации ((английское издание).
***Факультативные пункты:
3-осевой DRO; 5HP Тайвань производится с переменной скоростью (безступенчатой) фрезерная головка типа; воздушный силовой ствол; 58pcs зажимательных наборов; универсальная разделяющая голова; вращающийся стол
