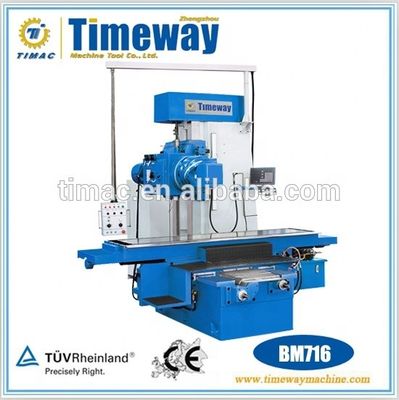

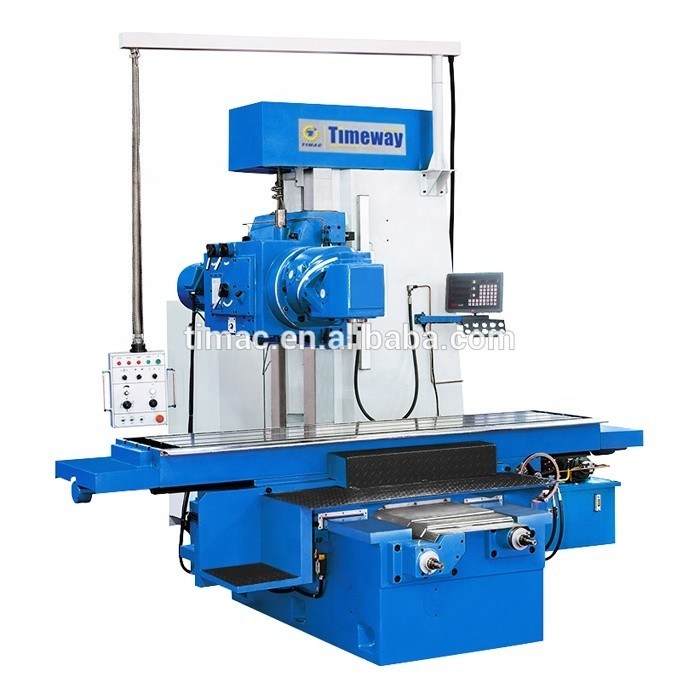

ISO50 Шпиндельная конусовая фрезерная машина BM716 для универсальной вертикальной фрезерной
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | CE ISO9001 |
| Номер модели: | BM716 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $50,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 100 комплектов/сети в год |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 1800 | Мощность обработки: | Тяжелая работа |
|---|---|---|---|
| Проезд стола (Y) (мм): | 600 | Перемещение стола (Z) (мм): | 900 |
| Свинцовая колючка: | ISO50 | Диапазон скорости шпинделя ((r.p.m): | 40 - 1200 оборотов в час |
| Тип: | Универсальный | Мощность спиндового двигателя ((kW): | 11 |
| Напряжение: | Как требуйте | Размер ((L*W*H): | 4300х3200х3300 мм |
| Масса (кг): | 10000 | Гарантия: | 1 год, 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Прочие |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Размер таблицы: | 2500х575 мм |
| Поездка по оси X: | 1800 мм | Скорость вращения шпинделя: | 40-1200 ((12 шагов) |
| Тип машины: | Фрезерные машины кровати | Сила: | 11 кВт |
| Перемещение Y-osи: | 600 мм | Перемещение Z-оси: | 900 мм |
| Количество осей: | 3 | Состояние: | новые |
| Применимые отрасли: | Магазины строительных материалов, производственные предприятия, другие | Местонахождение выставочного зала: | Узбекистан, Малайзия, Австралия, Турция, Германия, Вьетнам, Перу, Индонезия |
| Основные компоненты: | Подшипники, двигатели, прочие | Перемещение таблицы (mm): | 1800х600х900 |
| Год: | 2022 | Порт: | Китайский порт |
Характер продукции
Универсальная вертикальная фрезерная машина
BM716
Особенности:
- Universal Heavy-Weight с высокой грузоподъемностью стола и мощным приводом главного шпинделя, с гидравлическим зажимом оси и универсальной вращающейся головой.
- Прочная и проверенная конструкция очень жесткая, тяжелая машинная кровать из высококачественного чугуна для обеспечения максимальной точности и низкой вибрации.
- Increased operator comfort with large step guard along the entire work table length – easy accessibility to the universal cutter head for easy tooling and unloading of machine when working with large workpieces.
- Устойчивые направляющие обеспечивают максимальную точность и долговечность; автоматическая центральная смазочная система минимизирует работу по техническому обслуживанию.
- Особенности рабочего стола оптимизированы для удовлетворения потребностей широкого спектра применений: большая площадь установки стола 2500x575 мм и высокая грузоподъемность стола 3000 кг.
- Легкая и быстрая смена от вертикального к горизонтальному расположению спиндела резака.
- Бесконечно изменяемая автоматическая линейная и перекрестная подача.
- Надежное гидравлическое застегивание на всех осях.
- Мощный мотор мощностью 11 кВт для высокопроизводительной обработки.

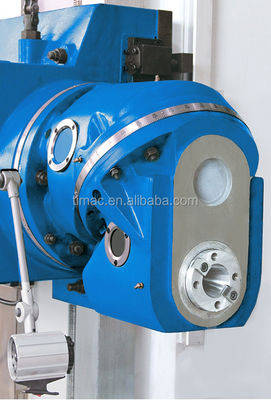

- Универсальная голова резака имеет вращающийся 360° и легко управляется для универсальной и сложной обработки самых разных деталей.Он отличается максимальной жесткостью и тихой работой.Угол может устанавливаться вручную по бесконечно регулируемой шкале от 90 до 45 градусов.Это позволяет точно регулировать головку в определенных пользователем пространственных углов и легко перемещаться в горизонтальное положение.
- Машина включает горизонтальный нож с отличной жесткостью,позволяющий пользователю в полной мере использовать преимущества конструкции фрезерной машины типа ложка для обработки с длинными режущими ребрами.
Функция горизонтальной резки:
Технический параметр:
| Спецификация | BM716 | |
| Таблица | Размер стола | 2500х575 мм |
| T число слотов/ширина/расстояние | 3-23-152 мм | |
| Максимальная нагрузка стола | 3000 кг | |
| Диапазон обработки | Продольное движение (ось X) | 1800 (2000) мм |
| Поперечное движение (ось Y) | 600 мм | |
| Вертикальное движение (ось Z) | 900 мм | |
| Главный шпиндель | Конусовая вертикаль шпинделя | ISO50 7:24 |
| Шаг скорости шпинделя | 12 шагов, 40-1200 оборотов в минуту | |
| Расстояние от вертикальной оси шпинда до поверхности колонны | 110 мм | |
| Минимальное расстояние от вертикального носа шпинда до поверхности стола | 49 мм | |
| Минимальное расстояние от горизонтальной оси шпинда до поверхности стола | 30 мм | |
| Питание | Продольная/переходная подача | 20-2200 мм/мин (переменная) |
| Вертикальное питание | 12-1320 мм/мин (переменная) | |
| Продольная/поперечная скорость | 3000 мм/мин | |
| Вертикальная скоростная пробка | 1800 мм/мин | |
| Мощность двигателя | Главный двигатель | 11 кВт |
| Мотор питания | 20,9 кВт | |
| Двигатель подъема для головки | 2 кВ | |
| Двигатель охладителя | 550 Вт | |
| Прочие | Размер упаковки | 3280x2280x3100 мм 2580x1990x1230 мм |
| Общие размеры | 4300x3200x3300 мм | |
| Машины | 10000 кг | |
Стандартные принадлежности:
• ISO50 набор фрезерного цинка ((8 шт.)); • ISO50 фрезерная арба ((φ40 мм.));
• Стрижка; • 7:24 Конечный рукав;
• кварцевая лампа; • коробка с инструментами;
• Оливковый пистолет, система охлаждения;
• Внутренний шестиугольный ключик; • Двухголовый английский ключ;
• Электрические компоненты стандарта CE; • Руководство по эксплуатации (английское издание);
Необязательное оборудование:
• 3 оси DRO; • защитный шпиндель (защита глаз);
• Машинный угол 200 мм; • Универсальная разделяющая голова;
• вращающийся стол 500 мм;
