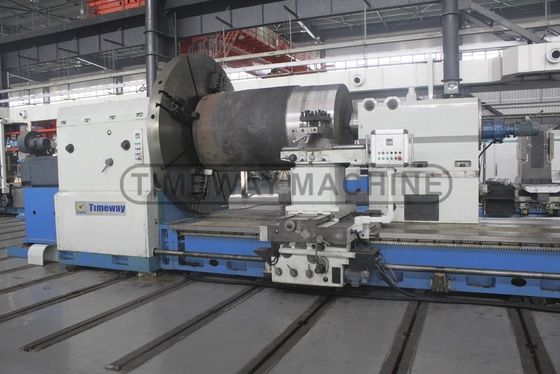

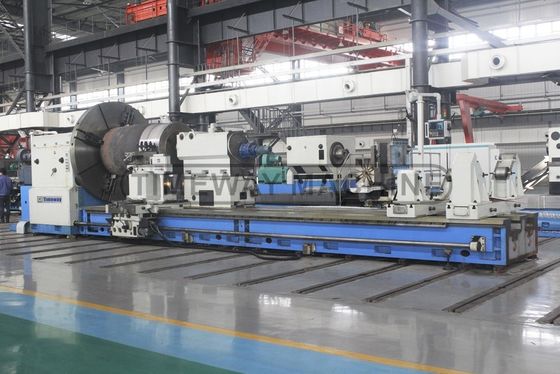

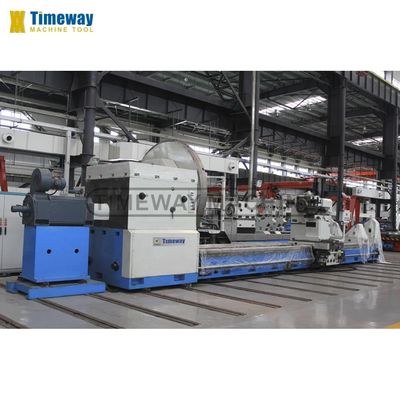

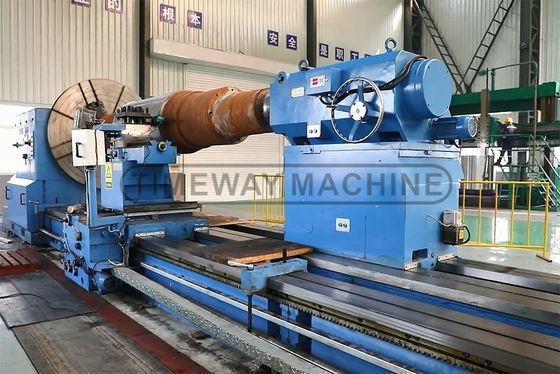

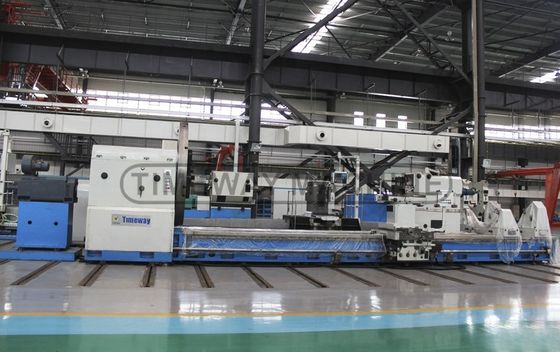

Бесступенчатая скорость шпинделя Тяжелая поворотная машина для прецизионной обработки
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | AL-1600Hx5000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $300,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 5 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 5000 | Диапазон скорости шпинделя ((r.p.m): | 0.8 - 160 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 1600 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 75 |
| Напряжение: | 220V-460V | Размер ((L*W*H): | 15577х2479х2280 мм |
| Масса (кг): | 28000 kg | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Новый продукт 2020 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | Нормально |
| Автоматический класс: | Полуавтоматический | Шаги скорости шпинделя: | stepless |
| Цвет: | Сине-белые или другие | Максимальн Отбрасывать Диаметр: | 1600 мм |
| Диаметр ключа: | 1600 мм | Грузоподъемность: | 25/32/40 тонн |
| Рабочая точность: | IT6 | Округлость: | 00,01 мм |
| Скважина шпинделя: | 75 мм | Состояние: | новые |
| Применимые отрасли: | Гостиницы, Одежда Ходить по магазинам, Строительный материал Ходить по магазинам, Машинное оборудова | Местонахождение выставочного зала: | Канада, США, Италия, Германия, Мексика, Испания, Румыния, ЮАР, Австралия |
| Основные компоненты: | Подшипник, насос, редуктор, двигатель, коробка передач, сосуд под давлением | Взрыв спиндола ((мм): | 75 |
| Максимальная вращаемая длина (мм): | 4800 мм | Год: | 2021 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Особенности:
Эта параллельная токарная машина представляет собой универсальный токарный станк грузоподъемностью 25/32/40 тонн,
после использования подшипника и постоянного отдыха грузоподъемность до 40 т. Подходит для высокоскоростных стальных и твердолегированных стальных инструментов.цилиндрические и дискообразные части, обращение наружного кольца, конечная поверхность, слоты, резка, свертывание, внутренние и внешние конусы рут, и использование верхнего держателя инструмента (через подвесный круг) для обращения различных
нитей длиной менее 600 мм.
1.Лоботное покрытие представляет собой целостную трехугольную железнодорожную конструкцию в форме коробки, которая отливается в однократном литье высококачественным чугунным металлом (HT300).ширина направляющей рельсы 1600 мм, жесткость
хорошая, а антивибрационная способность сильна; точное измельчение импортированными руководящими измельчительными машинами обеспечивает длительный срок службы, высокую точность и хорошее удержание.
2Основной механизм привода станка приводится двигателем постоянного тока мощностью 75 кВт. Соотношение общей скорости режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, и соотношение механической и электрической скорости составляет 1:200Шпиндель получает бесступенчатый диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3. Система питания подключена к основному приводу через световой ствол, так что питание напрямую связано со скоростью шпинделя, и скорость питания удобна для выбора.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5Параллельный поворотный станок, оснащенный электрическим движущимся хвостовым материалом, уменьшает интенсивность труда оператора и повышает эффективность работы.
6. Параллельная поворотная машина снабжает два вида центральной рамы, то есть закрытой центральной рамы и открытой центральной рамы.
7.Два ряда высокоточных стойки установлены на передней и задней стороне машины, передние стойки управляет кормление вагона для реализации поворотного нити,и задний ряд стеллажей приводит в движение хвостовой материал для моторизованного движения.
8Высокая жесткость и высокая точность шпинделя: подшипник шпинделя станка-инструмента использует отечественные известные бренды.Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделяДля уменьшения термической деформации головку смазывают циклом масляной ванны.Хорошо собранный шпиндель имеет характеристики низкого повышения температуры, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность при длительной работе.
после использования подшипника и постоянного отдыха грузоподъемность до 40 т. Подходит для высокоскоростных стальных и твердолегированных стальных инструментов.цилиндрические и дискообразные части, обращение наружного кольца, конечная поверхность, слоты, резка, свертывание, внутренние и внешние конусы рут, и использование верхнего держателя инструмента (через подвесный круг) для обращения различных
нитей длиной менее 600 мм.
1.Лоботное покрытие представляет собой целостную трехугольную железнодорожную конструкцию в форме коробки, которая отливается в однократном литье высококачественным чугунным металлом (HT300).ширина направляющей рельсы 1600 мм, жесткость
хорошая, а антивибрационная способность сильна; точное измельчение импортированными руководящими измельчительными машинами обеспечивает длительный срок службы, высокую точность и хорошее удержание.
2Основной механизм привода станка приводится двигателем постоянного тока мощностью 75 кВт. Соотношение общей скорости режима регулирования переменной скорости составляет 1:22.2, 3 шага изменения скорости, и соотношение механической и электрической скорости составляет 1:200Шпиндель получает бесступенчатый диапазон регулирования скорости от 0,8 до 160 оборотов/мин.
3. Система питания подключена к основному приводу через световой ствол, так что питание напрямую связано со скоростью шпинделя, и скорость питания удобна для выбора.
4Пенок хвостового ствола является вращающейся структурой, что уменьшает износ и тепло центров.
5Параллельный поворотный станок, оснащенный электрическим движущимся хвостовым материалом, уменьшает интенсивность труда оператора и повышает эффективность работы.
6. Параллельная поворотная машина снабжает два вида центральной рамы, то есть закрытой центральной рамы и открытой центральной рамы.
7.Два ряда высокоточных стойки установлены на передней и задней стороне машины, передние стойки управляет кормление вагона для реализации поворотного нити,и задний ряд стеллажей приводит в движение хвостовой материал для моторизованного движения.
8Высокая жесткость и высокая точность шпинделя: подшипник шпинделя станка-инструмента использует отечественные известные бренды.Коробка шпинделя принимает симметричную структуру, чтобы сделать тепловую деформацию равномерной и избежать смещения центра шпинделяДля уменьшения термической деформации головку смазывают циклом масляной ванны.Хорошо собранный шпиндель имеет характеристики низкого повышения температуры, небольшая тепловая деформация и высокая точность, что позволяет шпинделю поддерживать относительно стабильную точность при длительной работе.
· 4-яблочный тяжелой независимый винт · Постоянный отдых (более 3 м в длину) · Следите за отдыхом (более 3 м в длину) · Электрический подвижный хвостовой материал · Смертный центр хвостовой ткани · 4-станционный инструментальный пост · Система охлаждения · Рабочая лампа · Инструменты и коробка с инструментами · Уравнительный клин и болты Руководство по эксплуатации | · Цифровой индикатор с двумя или тремя осьми · Защита от выбросов · Охранитель инструментального столба · Задняя защита от разливов · Быстрая смена орудий · Скрепитель для шлифования |
Спецификация | Единица | AL-1600H |
Макс. Повернись на кровать. | мм | 1600 |
Макс. Свернуть на перекрестный слайд. | мм | 1250 |
Расстояние между центрами | мм | 3000 ~ 20000 |
Макс. крутящий момент отката | N.m. | 80000 |
Ширина кровати | мм | 1600 (3 слайда) |
Грузоподъемность | тонны | 32 |
Конусовая вертикаль шпинделя | - | 75° |
Диаметр ключа | мм | 1600 |
Диапазон скоростей шпинда | обороты в минуту | 0.8-160 (без шагов) |
Диапазон продольного питания | мм | 0.125-48 (18) |
Диапазон перекрестного питания | мм | 0.063-24 (18) |
Метрическая нить | мм | 2 - 40 |
Дюймовая нить | ТПИ | 1 - 14 |
Модульная нить | МП | 1.5-20 |
Макс. пробег перекрестного слайда | мм | 725 |
Максимальное движение верхнего слайда | мм | 600 |
Секция ствола инструмента | мм | 70х70 |
Диаметр хвостового перья | мм | 300 |
Путешествие хвостовых перьев | мм | 300 |
Конусовые перья хвостовых волосков | - | 100, 1:7 |
Скорость быстрой подачи хвостовой части | мм/мин | 3000 |
Быстрая скорость подачи хвостового перья | мм/мин | 664 |
Основная мощность двигателя | КВ | 75 |
Длина машины | мм | 13577 ~ 21577 |
Ширина машины | мм | 2479 |
Высота машины | мм | 2280 |
Подробная информация о машине
Коробка с шпинделем:
Для гигантских токарных станков, шпиндель через отверстие диаметром 85 мм, коробка расколота структуры, высокая контактная жесткость; шпиндель с использованием передней
и спинной поддержки типа двухточечной механической поддержки, так что большие токарные станки радиального выхода и осевого выхода, высокий
высокочастотное тушение и точное шлифование решеток, высокая точность, плавная работа, низкий уровень шума.
и спинной поддержки типа двухточечной механической поддержки, так что большие токарные станки радиального выхода и осевого выхода, высокий
высокочастотное тушение и точное шлифование решеток, высокая точность, плавная работа, низкий уровень шума.
Почему выбирать нас?
Лазерный интерферометр Ренишоу:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
