>> доступен 2/3-осевой цифровой чтение (DRO).
>> Чак охранник доступен.
 |
Стандарты обработки нитей металлический токарный станки автоматические токарные станки для резки стержней
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
| Номер модели: | BL-500C/2000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $15,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 300 набор/наборов в Месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 2000 | Диапазон скорости шпинделя ((r.p.m): | 36 - 1600 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Светлая обязанность | Ширина кровати (мм): | 400 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 7.5 |
| Напряжение: | 3ph-380V, 50 Гц | Размер ((L*W*H): | 3632x975x1270 мм |
| Масса (кг): | 2500 кг | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Максимальный диаметр заготовки: | 710mm |
| Максимальный диаметр круглых стержней: | 300 мм | Максимальн Длина Workpiece: | 2000 мм |
| Свинцовый диаметр отверстия: | 105mm | Ряды скорости шпинделя: | 36-1600 оборотов в минуту (12 шагов) |
| Перемещение поперечного супорта: | 320 мм | Перемещение верхнего слайда: | 145 мм |
| Протяженное движение вагонов: | 2000 мм | Размер раздела инструмента: | 25X25MM |
| Обработка нитей: | Стандартный | Состояние: | новые |
| Взрыв спиндола ((мм): | 105 | Применимые отрасли: | Ремонтные мастерские машинного оборудования, промышленное предприятие, розница, энергия & минировани |
| Местонахождение выставочного зала: | Канада, Франция, Германия, Бразилия, Перу, Индия, Мексика, Россия, Марокко, Кения, ОАЭ, Колумбия, Ру | Основные компоненты: | Подшипник, насос, шестерня, мотор, коробка передач |
| Максимальная вращаемая длина (мм): | 1950 mm | Год: | 2021 |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
3-яблочный удар | Жилой центр |
Четырёхчелюстный винт | Коническое поворотное устройство |
Лицевая пластина | Сверляльник |
Мертвый центр | Держитель для быстрой смены инструмента |
Диаметр для преследования нитей | Цифровая отчётность 2/3 оси |
Защита от плесени | Защита от выбросов |
Масляная пушка | Покрытие винта |
Рабочая лампа | Покрытие столба инструмента |
Система охлаждения | Укажите номер машины |
Постоянный отдых | |
Следуйте отдыху. | |
Изменить передачу | |
Снижающий рукав | |
Фрезы для ног | |
Шнурки для фундаментов | |
Сборник инструментов и инструменты | |
Руководство по эксплуатации |
Спецификация | Единица | BL-500B | BL-660B | BL-800B |
Макс. Повернись на кровать. | мм | 500 | 660 | 800 |
Макс. Свернуть на перекрестный слайд. | мм | 300 | 420 | 560 |
Макс. Перевернись. | мм | 710 | 870 | 1000 |
Длина разрыва | мм | 240 | 240 | 240 |
Расстояние между центрами | мм | 750/1000/1500/2000/3000 | 750/1000/1500/2000/3000 | 2000/3000 |
Максимальная длина поворота | мм | 700/950/1450/1950/2950 | 700/950/1450/1950/2950 | 1850/2850 |
Проходка спиндала | мм | Φ105 | Φ105 | Φ105 |
Конусовая вертикаль шпинделя | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Нос спиндаля | - | ISO 702/II No.8 | ISO 702/II No.8 | ISO 702/II No.8 |
Диапазон скоростей шпинделя (шаги) | обороты в минуту | 36-1600 (12) | 36-1600 (12) | 30-1400 (12) |
Перемещение верхнего слайда | мм | 145 | 145 | 145 |
Проезд на слайде | мм | 320 | 310 | 320 |
Размер раздела инструмента | мм | 25х25 | 25х25 | 25х25 |
Скорость быстрого питания по оси X | м/мин | 50 Гц: 1.9; 60 Гц: 2.3 | 50 Гц: 1.9; 60 Гц: 2.3 | 50 Гц: 1.9; 60 Гц: 2.3 |
Скорость быстрого питания по оси Z | м/мин | 50 Гц: 4.5; 60 Гц: 5.4 | 50 Гц:4.5; 60 Гц: 5.4 | 50 Гц: 4.5; 60 Гц: 5.4 |
Диапазон питания по оси X | мм/р | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Диапазон питания по оси Z | мм/р | 0.63-2.52 (65) | 0.63-2.52 (65) | 0.63-2.52 (65) |
Диапазон метрических нитей (разновидности) | мм | 1-14 (22) | 1-14 (22) | 1-14 (22) |
Диапазон дюймовых нитей (виды) | ТПИ | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Диапазон нитей модулей (разновидности) | МП | 0.5-7 (18) | 0.5-7 (18) | 0.5-7 (18) |
Диаметровый диапазон нитей (разновидности) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Диаметр хвостового перья | мм | Φ75 | Φ75 | Φ90 |
Путешествие хвостовых перьев | мм | 150 | 150 | 150 |
Конусовые перья хвостовых волосков | - | МТ5 | МТ5 | МТ5 |
Основная мощность двигателя | КВ | 7.5 | 7.5 | 7.5 |
Мощность двигателя быстрой подачи | КВ | 0.3 | 0.3 | 0.3 |
Мощность двигателя насоса охладителя | КВ | 0.12 | 0.12 | 0.12 |
Длина машины | мм | 2382/2632/3132/3632/4632 | 2382/2632/3132/3632/4632 | 3365/4365 |
Ширина машины | мм | 975 | 975 | 1340 |
Высота машины | мм | 1270 | 1450 | 1490 |
Машины | в кг | 2050/2100/2300/2500/2900 | 2150/2200/2400/2600/3000 | 3000/3200 |
Подробная информация о машине
Серийное рабочее отверстие для пробелов подходит для всех видов поворотов, таких как внутреннее и внешнее повороты, конические повороты и другие повороты вращающихся частей, повороты конца,также поворачивая все виды обычной нитки: дюйм, метрический, модуль и D.P; выполнять бурение, реминг, нажатие и раскрытие канавки.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.

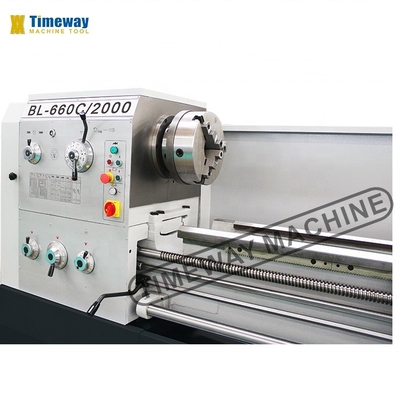

>> Стандартный 3-яблочный крутящий механизм, быстрое зажимание заготовки;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Кровать с ребрами изготовлена из высококачественного чугуна;
>> Рельсы направляющих железных дорог отверждены и измельчены, а твердость до HRC52;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.

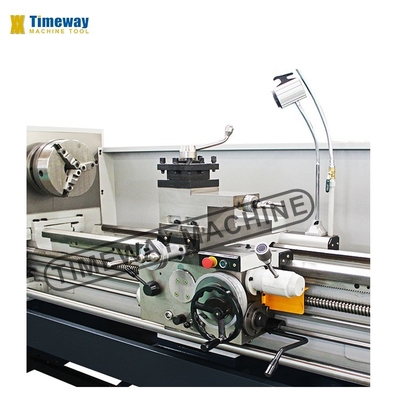

>> Автоматическая подача и быстрая подача на оси X/Z одной ручкой.

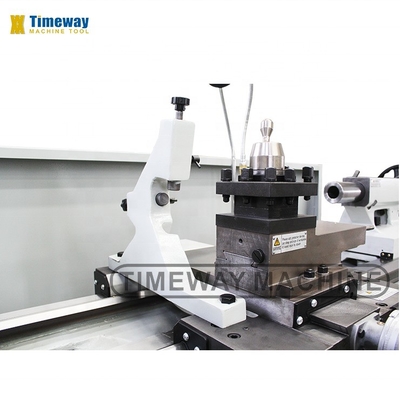

>> тип США, тип ЕВРОПАИтальянский типвыбор быстро меняющегося орудия;
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.

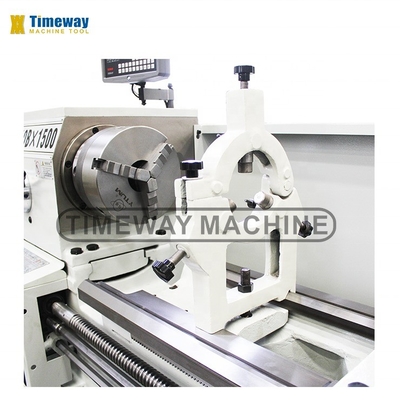

>> Устойчивый отдых и последующий отдых являются стандартными для плоского лестничного токарного станка.
>> Ручной хвост может быстро заперться и расслабиться.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Устройство измерения размеров доступно, поэтому вагон может автоматически останавливаться в направлении Z.
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для горизонтального станка с ЧПУ):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для горизонтального станка с ЧПУ):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
