Тяжелое оборудование с автоматическим поворотом с помощью ЦПУ с двумя шпинделями
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timac |
| Номер модели: | АК-1600Х |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $58,000.00/acres 1-2 acres |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 1600 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Ширина кровати (мм): | 0 mm | Мощность спиндового двигателя ((kW): | 75 |
| Число шпинделей: | Двойняшка | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 4000 мм | Проезд (ось Z) ((мм): | 1600 mm |
| Точность позиционирования (мм): | ±0.001 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Напряжение: | Требования клиента | Система управления с ЧПУ: | Фанук |
| Станции инструментального поста: | 8, 4 | Масса (кг): | 120000 |
| Гарантия: | 1 год | Ключевые точки продаж: | Конкурентоспособная цена |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Максимальное качание над кроватью: | 1600 мм |
| Максимальный диаметр колебания над вагоном: | 1250 мм | Расстояние между осями: | 4000-20000 мм |
| Грузоподъемность: | 32 тонны | Ширина кровати: | 1600 мм |
| Диаметр ключа: | 1600 мм | Макс. крутящий момент отката: | 80kn. M |
| Угол конуса шпинделя: | 75° | Ряд скорости шпинделя: | 00,8 ~ 160 оборотов в минуту (без шагов) |
| Диапазон перекрестного питания: | 1-2000 мм/мин | Состояние: | новые |
| Взрыв спиндола ((мм): | Прочие | Применимые отрасли: | Гостиницы, магазины строительного материала, ремонтные мастерские машинного оборудования |
| Местонахождение выставочного зала: | Египет, Турция, Италия, Бразилия, Перу, Индонезия, Мексика, Россия, Аргентина | Вид сбыта: | Горячий продукт 2019 |
| Основные компоненты: | Подшипник, PLC | Год: | 2023 |
| Максимальная скорость шпинделя (rp.m): | 160 оборотов в час | ||
Характер продукции
Описание продукта

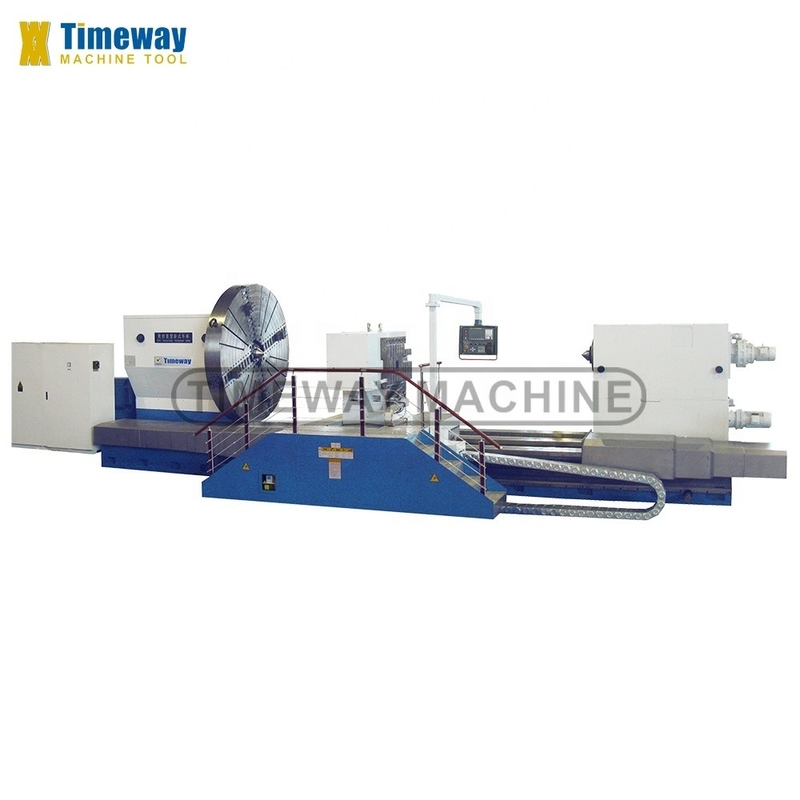

CNC тяжелой рабочей горизонтальной станки АК-1600H
Особенности:
---Это лежащее легло является целой коробкой в форме трех направлений структуры, принятие высокого стандарта чугуна (HT300) один литьевой литье, после второй обработки старения,имеет характеристику стабильной производительности; ширина направления (1600 мм), хорошая жесткость, антивибрационная способность.
---Главный механизм приводится в действие двигателем постоянного тока мощностью 75 кВт, используя метод регулируемого магнитного регулирования, регулируемое напряжение и режим регулирования гибридной скорости, соотношение 1: 22.2, изменение скорости - три шага, механическое и электрическое соотношение интегрированной скорости - 1: 200, диапазон скорости шпинделя - 0,8 ~ 160 р / мин и изменение скорости без шагов.
---Диаметр отверстия шпинделя большой, головка принимает структуру разделения типа, а контактная жесткость улучшается после
Шпиндель использует структуру переднего и заднего подшипников, так что радиальная и осевая жесткость и точность вращения высоки.
Стандартная конфигурация имеет два постоянных отдыха, один закрытый тип, другой открытый тип.
--- Он оснащен защитным устройством и кнопкой безопасности экстренного остановки, когда машина внезапно столкнулась с внезапным отключением питания или другими сбоями,из-за специальной конструкции схемы управления, это может быть самозащита для обеспечения безопасности токарного станка и персонала.
---Задние части тела состоят из верхней и нижней части тела, верхняя часть тела оснащена ручкой, шпинделем и датчиком давления, а нижняя часть тела оснащена механизмом быстрого движения.
---Эта серия токарных станков основана на международном рынке и последней тенденции развития CNC-токарных станков с полузакрытым контурным управлением популярных CNC-текарных станков для тяжелых целей,1600 мм широкий плоский кровать направляющий путь обеспечить пользователей с большей нагрузкой на заготовку, это идеальное механическое оборудование для производства больших деталей.
---Это лежащее легло является целой коробкой в форме трех направлений структуры, принятие высокого стандарта чугуна (HT300) один литьевой литье, после второй обработки старения,имеет характеристику стабильной производительности; ширина направления (1600 мм), хорошая жесткость, антивибрационная способность.
---Главный механизм приводится в действие двигателем постоянного тока мощностью 75 кВт, используя метод регулируемого магнитного регулирования, регулируемое напряжение и режим регулирования гибридной скорости, соотношение 1: 22.2, изменение скорости - три шага, механическое и электрическое соотношение интегрированной скорости - 1: 200, диапазон скорости шпинделя - 0,8 ~ 160 р / мин и изменение скорости без шагов.
---Диаметр отверстия шпинделя большой, головка принимает структуру разделения типа, а контактная жесткость улучшается после
Шпиндель использует структуру переднего и заднего подшипников, так что радиальная и осевая жесткость и точность вращения высоки.
Стандартная конфигурация имеет два постоянных отдыха, один закрытый тип, другой открытый тип.
--- Он оснащен защитным устройством и кнопкой безопасности экстренного остановки, когда машина внезапно столкнулась с внезапным отключением питания или другими сбоями,из-за специальной конструкции схемы управления, это может быть самозащита для обеспечения безопасности токарного станка и персонала.

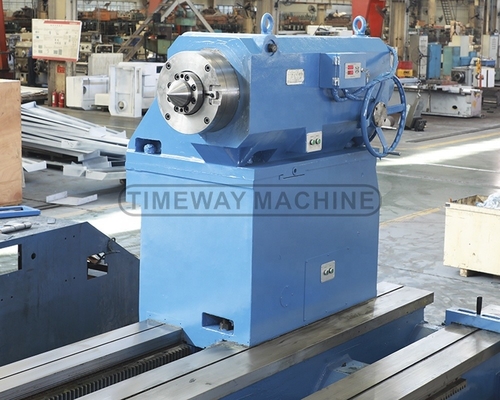

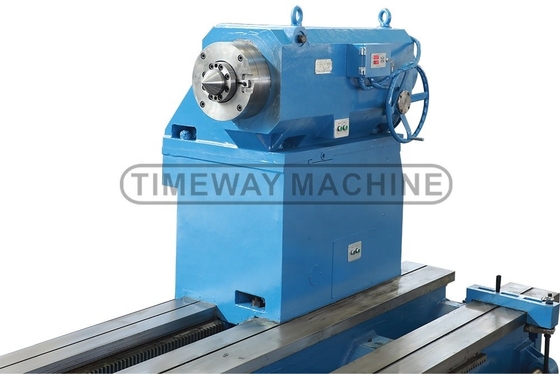

---Задние части тела состоят из верхней и нижней части тела, верхняя часть тела оснащена ручкой, шпинделем и датчиком давления, а нижняя часть тела оснащена механизмом быстрого движения.
---Эта серия токарных станков основана на международном рынке и последней тенденции развития CNC-токарных станков с полузакрытым контурным управлением популярных CNC-текарных станков для тяжелых целей,1600 мм широкий плоский кровать направляющий путь обеспечить пользователей с большей нагрузкой на заготовку, это идеальное механическое оборудование для производства больших деталей.
Спецификация
Спецификация | Единица | АК-1600Х |
Макс. Повернись на кровать. | мм | 1600 |
Макс, перевернись на перекрестный слайд. | мм | 1250 |
Расстояние между центрами | мм | 4000-20000 |
Ширина кровати | мм | 1600 (3 слайда) |
Грузоподъемность | тонны | 32 |

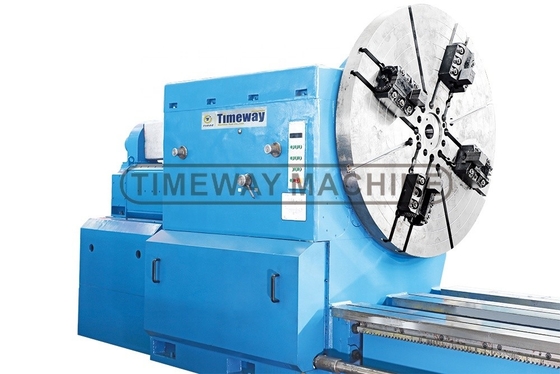

Диаметр ключа | мм | 1600 |
Макс. крутящий момент отката | KN.m | 80 |
Угол конуса шпинделя | ° | 75° |
Диапазон скоростей шпинда | обороты в минуту | 0.8~160 (без шагов) |
Диапазон перекрестного питания | мм/мин | 1-2000 |
Переходные поездки | мм | 725 |
Диапазон продольного питания | мм/мин | 1-4000 |
Продольное путешествие | мм | 4000-20000 |
Рабочее положение инструментального столба | - | V4 |
Секция ствола инструмента | мм | 70×70 |
Максимальная сила резки сверху | КН | 80 |
Диаметр хвостового перья | мм | 300 |
Путешествие хвостовых перьев | мм | 300 |
Конусовые перья хвостовых волосков | - | 100/1:7 |
Скорость быстрой подачи хвостовой части | мм/мин | 3000 |
Быстрая скорость подачи хвостового перья | мм/мин | 664 |
Основная мощность двигателя | КВ | 75 |
Мощность двигателя быстрой подачи | КВ | 1.5 |
Размеры машины (LxWxH) | мм | 15580х3500х2280 |
Машины | в кг | 48000 |
Аксессуары
Стандартные принадлежности:
√ Система FANUC/GSK/SIEMENS CNC
√ 4-яблочный тяжелой ударный прибор
√ 4-станционный электрический инструментальный столб
√ Рабочая лампа
√ Система охлаждения
√ полузакрытый защитный щит
√ Ручный импульсный генератор (MPG)
√ Мертвые центры
√ Масляная пушка
√ Пилотная лампа
√ Автоматический смазочный насос
√ Ручное перемещение хвостового материала
√ Инструменты и коробка с инструментами
√ Уравнительный клин и болты
√ Руководство по эксплуатации
√ 4-станционный электрический инструментальный столб
√ Рабочая лампа
√ Система охлаждения
√ полузакрытый защитный щит
√ Ручный импульсный генератор (MPG)
√ Мертвые центры
√ Масляная пушка
√ Пилотная лампа
√ Автоматический смазочный насос
√ Ручное перемещение хвостового материала
√ Инструменты и коробка с инструментами
√ Уравнительный клин и болты
√ Руководство по эксплуатации
Дополнительные принадлежности:
_ Устойчивый отдых _ инструментальный столб другого типа
_ Живые центра
_ Кондиционер
_ Конвейер чипов
_ Поддержка ролика
_ Живые центра
_ Кондиционер
_ Конвейер чипов
_ Поддержка ролика

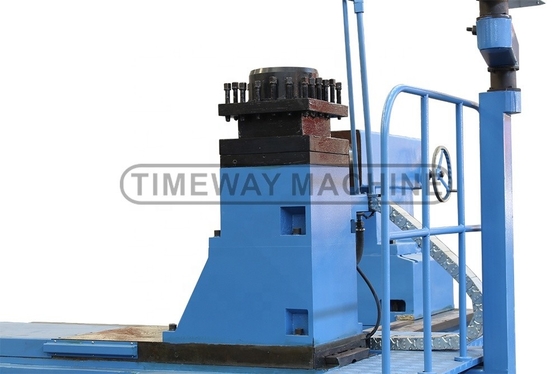

Детальные изображения
Упаковка и доставка
Это фотография упаковки на нашей фабрике! Вы можете видеть, что наша упаковка стандартизирована и централизована, затем она будет отправлена в назначенное место.
Профиль компании
Timeway Machine Tool Co., Ltd является профессиональным предприятием по производству инструментов, основные продукты включают станки, фрезерные машины, шлифовальные машины и т. Д.,и в соответствии с потребностями клиента мы также можем проектировать и производить различные специальные машины, чтобы предоставить услуги по модернизации и трансформации относительной технологии в области инструментальных машин.
Наш завод был основан в 2014 году. У него есть профессиональные техники, команда исследований и разработок, производит и продает оборудование CNC и предоставляет профессиональные индивидуальные услуги.Наши продукты широко используются в обработке форм, 3C продуктов, сельскохозяйственной техники, нефтегазовой техники, обработки автозапчастей, аэрокосмической промышленности и т. д., продавая более 60 стран и регионов в стране и за рубежом.
Выставка и обучение
Это фотография клиентов, посещающих нашу компанию на выставках по всему миру.
