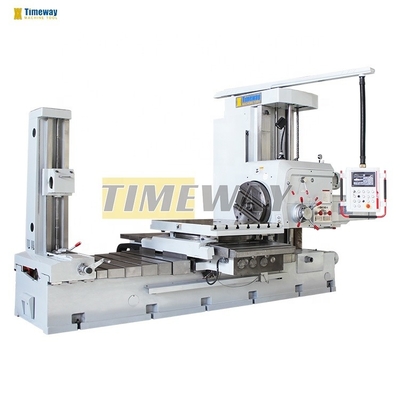

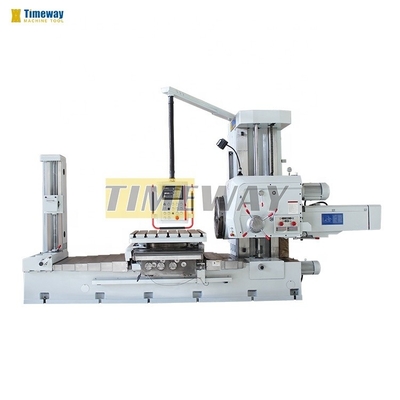

Максимальная нагрузка 5000 кг высокоточная горизонтальная дробилка DRO
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMEWAY |
| Номер модели: | TPX-110B |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $60,000.00/sets >=1 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Проезд стола (X) (мм): | 900 | Мощность обработки: | Средний вес |
|---|---|---|---|
| Проезд стола (Y) (мм): | 900 | Перемещение стола (Z) (мм): | 1400 |
| Свинцовая колючка: | Прочие | Диапазон скорости шпинделя ((r.p.m): | 8 - 1000 оборотов в секунду |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 7.5 |
| Напряжение: | 220V/380V/400V | Размер ((L*W*H): | 4910х2454х2750 |
| Масса (кг): | 11500 | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Горячий продукт 2019 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Диаметр шпинделя: | 110 мм |
| Макс. крутящий момент шпинда: | 1225N.m | Ряд скорости шпинделя: | 8-1000 оборотов в минуту |
| Шаги скорости шпинделя: | 22 шага | Максимальный крутящий момент головы: | 1960 н.м. |
| Диаметр вращающийся патрон: | 600 мм | направленный к голове: | 4-200 оборотов в минуту |
| Максимальная нагрузка на стол: | 5000 кг | скорость быстрой подачи (X/Y/Z/W): | 2500 мм/мин |
| Машины: | 11500kg | Количество осей: | 5 |
| Состояние: | новые | Местонахождение выставочного зала: | Южная Корея, Чили, ОАЭ, Колумбия, Украина, Малайзия, Канада, Турция, Великобритания, США, Италия, Пе |
| Основные компоненты: | Подшипник, мотор, коробка передач | Перемещение таблицы (mm): | 900х900х1400 |
| Год: | 2021 | Применимые отрасли: | Производственные предприятия, энергетика и горнодобывающая промышленность, прочие |
Характер продукции
Описание продукции
Особенности:
1Эта серия горизонтальных буровых и фрезерных машин с цифровым считыванием - универсальные станки, которые могут быть адаптированы для литья, стали и цветных деталей.Операции включают бурение, увеличение отверстия, бурение, реминг, плоскость фрезирования, точка облицовки, нанесение нитей и другие процессы обработки.,Эта серия машин может использоваться в энергетической, металлургической, горнодобывающей, машиностроительной, военной и т.д.
2На основной поверхности применяется азотная обработка, что позволяет шпинделю обладать высокой твердостью и длительным сроком службы.
3Изменение скорости вращения шпинделя и подачи принимает ручный вращающийся клапан в головке и гидравлический предварительный отбор, который удобен для работы.
2На основной поверхности применяется азотная обработка, что позволяет шпинделю обладать высокой твердостью и длительным сроком службы.
3Изменение скорости вращения шпинделя и подачи принимает ручный вращающийся клапан в головке и гидравлический предварительный отбор, который удобен для работы.
4Распределение движения и крепление вертикального движения головки, продольного и поперечного движения рабочего стола и вращающегося движения все принимают автоматическое управление и централизованную работу.которые приводят к экономии времени и усилий, что также делает машину удобной и надежной в использовании.
5Рабочий стол оснащен оптическим устройством позиционирования 4x90°, что обеспечивает высокую точность.
Спецификация | Единица | TPX-110B | TPX-110C | TPX-110D | TPX-130B | TPX-130C |
Свинцовый | ||||||
Диаметр шпинделя | мм | 110 | 110 | 110 | 130 | 130 |
Конусовая вертикаль шпинделя | - | МТ6 | МТ6 | МТ6 | Метрический 80 | Метрический 80 |
Макс. крутящий момент шпинда | N.m. | 1225 | 1225 | 1225 | 3136 | 3136 |
Максимальная тяга шпинделя | N | 12250 | 12250 | 12250 | 31360 | 31360 |
Шаги скорости шпинделя | - | 22 | 22 | 22 | 24 | 24 |
Диапазон скоростей шпинда | обороты в минуту | 8-1000 | 8-1000 | 8-1000 | 4-800 | 4-800 |
Основная мощность двигателя | - | 7.5 | 7.5 | 7.5 | 15 | 15 |
Лицом к голове | ||||||
Макс. вращающий момент, обращенный к голове | N.m. | 1960 | 1960 | 1960 | 4900 | 4900 |
Диаметр головы | мм | 600 | 600 | 600 | 750 | 750 |
Диапазон скорости головы | обороты в минуту | 4-200 | 4-200 | 4-200 | 2.5-125 | 2.5-125 |
Направление на шаг скорости головы | - | 18 | 18 | 18 | 18 | 18 |
Таблица | ||||||
Размер стола | мм | 1100х960 | 1100х960 | 1100х960 | 1600х1400 | 1800х1600 |
Максимальная грузоподъемность на столе | в кг | 5000 | 5000 | 5000 | 8000 | 10000 |
Размер T-слота | мм | 22 | 22 | 22 | 28 | 28 |
Количество T-слотов | - | 7 | 7 | 7 | 9 | 11 |
Рабочий диапазон | ||||||
Поездка по оси Х | мм | 900 | 1250 | 1600 | 1600 | 2000 |
Поездка по оси Y | мм | 900 | 900 | 1200 | 1400 | 1800 |
Поездка по оси Z | мм | 1400 | 1400 | 1400 | 2000 | 2000 |
Поездка по оси W (шпиндель) | мм | 600 | 600 | 600 | 900 | 900 |
Движение по оси U (движение слайда по направлению) | мм | 180 | 180 | 180 | 250 | 250 |
Угол вращения оси B (таблица) | ° | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) |
Расстояние между центром шпинделя и рабочим столом | мм | 0-900 | 0-900 | 0-900 | 0-900 | 0-900 |
Диапазон питания | ||||||
Диапазон быстрой подачи (X/Y/Z/W) | мм/мин | 2500 | 2500 | 2500 | 2500 | 2500 |
Диапазон скорости оси / вращения шпинделя (X/Y/Z/W) | мм/окружение | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.04-6/0.01-1.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
Точность | ||||||
Точность измерения (X/Y/Z) | мм | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
Точность измерения (ось B) | ° | 00,001° | 00,001° | 00,001° | 00,001° | 00,001° |
Прочие | ||||||
Общие размеры (LxWxH) | мм | 4910х2454х2750 | 4910х2870х2750 | 5028х3359х3079 | 6995х3647х3442 | 7030х4665х3800 |
Машины | в кг | 11500 | 13000 | 14000 | 24000 | 28000 |
- МТ6 шпиндель (110 мм) - Метрический 80 шпиндель (130 мм) - Площадь напротив - Носилка для скучных инструментов - Рабочая лампа - Система охлаждения - Гидравлическая система - Смазочный насос - NEWALL X/Y-ось DRO - Мицубиши ПЛК управление - Электрические компоненты с маркировкой CE - Уровненные клины и болты для фундамента - Рабочие инструменты - Руководство по эксплуатации | - ISO (7:24) шпиндель - NEWALL Z-ось DRO - Задняя колонна. - Поворотное устройство и редукторы |
Кровать
Наши высококачественные литья имеют полированные и закаленные направляющие.
максимизировать жесткость и стабильность.

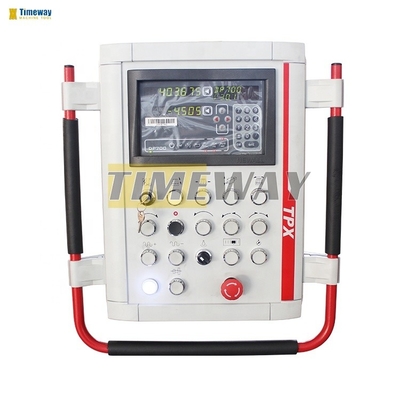

Контрольная панель
Доступны в висячих или качающихся устройствах,
панель управления легко использовать и уменьшает оператора
усталость.
Таблица
Стол вращается на 360°, 1100x960mm большой стол обеспечивает
фрезирование деталей массой до 5 тонн.
Задняя колонна
В качестве дополнительного аксессуара, вспомогательная поддержка сверлильной стойки,
Боинг большие ударные глубокие отверстия и сохранить коаксиальность.
Колонка
Изготовлены из высококачественных отливок с грунтом иОптимизированная конструкция легко поддерживает сборку.

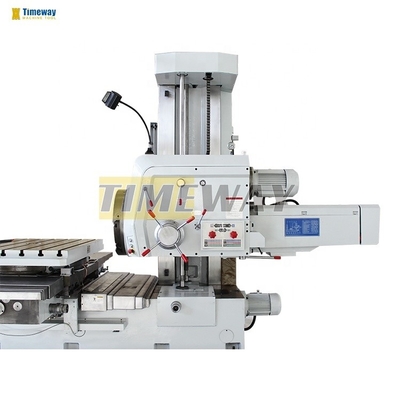

Главный материал
Основная скорость регулируется через переключатели на самой головке, возможны различные скорости вращения.
Спиндель и облицовочная плита
Передняя плита и буровой шпиндель с различными специальными для задачи диапазонами скоростей в соответствии с различнымифункции.
Гидравлическая система
Давление регулируется через рельефный клапан.
