Машины для скрещивания редукторов с ЧПУ GH-200CNC1/2 для максимум 4 мм. Модуль редукторов и деталей до 200 мм
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timac |
| Сертификация: | ISO9001 CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные поддоны или деревянные чехлы |
| Поставка способности: | 200 набор/наборов в Год |
|
Подробная информация |
|||
| CNC или нет: | CNC | Состояние: | новые |
|---|---|---|---|
| Тип: | Обкатывающая фрезерная машина | Напряжение: | 380В/50Гц |
| Размер ((L*W*H): | 1740*1150*1570 мм | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Цвет: | Согласно клиентам требуйте | Виды обработки: | Металл для подшипников редукторов |
| Максимальный модуль передач: | 4 мм | Максимальная скорость рабочего стола: | 25 оборотов в минуту |
| Скорость закручивания шпинделя: | 70-365 ((8 шагов) | Максимальный угол вращения головы: | ±45 градусов |
| Система управления: | GSK 980TD или необязательно | Максимальный диаметр и длина хобота: | 110*110 мм |
| ТИП АППАРАТА: | Горизонтальная структура | Максимальный диаметр заготовки: | 200 мм |
| Вес: | 2000 кг/2250 кг | Сила: | Мощность 4,3 Ква |
| Порт: | Китайский порт | ||
Характер продукции
Машины для скрещивания шестерен (X и Z-оси)

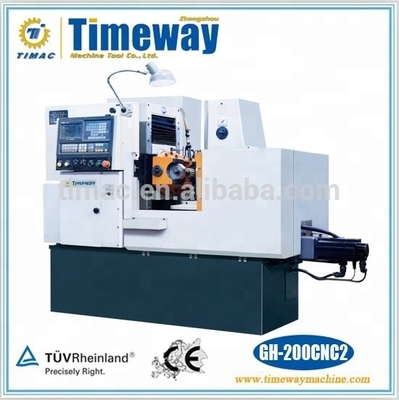

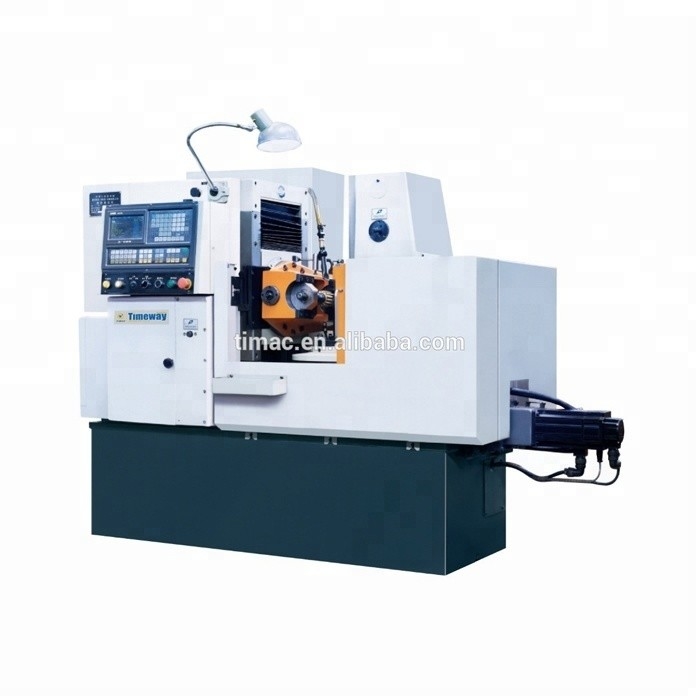

GH-200CNC1 GH-200CNC2
Резюме машины
Модель GH-200CNC1 - одноосевая CNC-машина, ось управления: X-ось - радиальное движение подачи.Он предназначен для резки цилиндрических шпоров и спиральных редукторов и червоточиков с автоматическим способом подачи, и т. д. Рабочий стол машины использует двойной стартовый червяк, так что он имеет высокую эффективность.такие как мотоциклы и микроавтобусы на серийном производстве в автоматическом цикле методом работы, а также только однократная установка во время резки заготовки.
Модель GH-200CNC2 режущая машина для резки передач состоит из 2-осе CNC один, его оси управления: X-ось - радиальное движение питания, Z-ось питания движение.Коронация и слегка конические редукторы и червоточины с радиальным способом питания, и т.д.
Производительность и особенности
1При вертикальной конструкции рабочий стол может двигаться как радиальное движение питания.
2Электрическая система использует систему GSK 980TD CNC.
3Модульные клапаны, доступные у Northman, обладают высокой надежностью и низким уровнем отказов, что позволяет легко диагностировать сбои и поддерживать гидравлическую систему.
4Рабочий стол оборудован двойным стартовым червяком в качестве указателя. Он подходит для резки рабочей части с меньшим числом зубов.
5. Взлом на столе принимает циркулирующую смазку, чтобы обеспечить достаточную и надежную смазку подшипников взлома, чтобы продлить срок службы.Между тем циркулирующее масло может быстро удалить тепло, вызванное вращающимся шпинделем, чтобы обеспечить высокую точность вращения шпинделя.
Специальные приложения
Гидравлические светильники, ребра заготовки, живой центр, головка с переключателем, голова с тангенциальным сдвигом доступны для GH-200CNC1, угол вращения головы сдвига: 45°, слева:30°.
Примечания
Стандартные приспособления: главная машина, один набор стандартных переключателей, один набор специального инструмента, столешницы Φ22 и Φ27, по одному для каждого.
Технические параметры
| Спецификации | Объекты | GH-200CNC1 | GH-200CNC2 |
| Макс. Диаметр заготовки. | мм | 200 | 200 |
| Максимальный модуль | мм | 4 | 4 |
| Максимальная скорость рабочего стола | r/min | 25 | 25 |
| Скорость вращения шпинделя/шаги | r/min | 70-365/8 | 70-365/8 |
| Расстояние между осью планки и поверхностью рабочего стола | мм | 125 - 295 | 125 - 295 |
| Среднее расстояние между плитой и рабочим столом | мм | 20-170 | 20-170 |
Расстояние между конечными поверхностями подшипников хвостовой материал и поверхность рабочего стола | мм | 240 - 438 | 240 - 438 |
| Поездка с переключателем хоба (ручное управление) | мм | 50 | 50 |
| Максимальный угол вращения головки пластинки | дег | ±45 | ±45 |
| Максимальный диаметр и длина | мм | 110*110 | 110*110 |
| Рабочий стол. | мм | Φ180*Φ40 | Φ180*Φ140 |
| Т-слот рабочего стола | 3*M12 | 3*M12 | |
| Общая мощность/мощность основного двигателя | Ква/кВт | 4.3/3 | 4.3/3 |
| Размеры машины ((L*W*H) | см | 174 * 115 * 157 | 174 * 115 * 157 |
| Количество дел | Всего 1 случай | Всего 1 случай | |
| Н.У. / Г.У. | в кг | 2000/2250 года | 2000/2250 года |

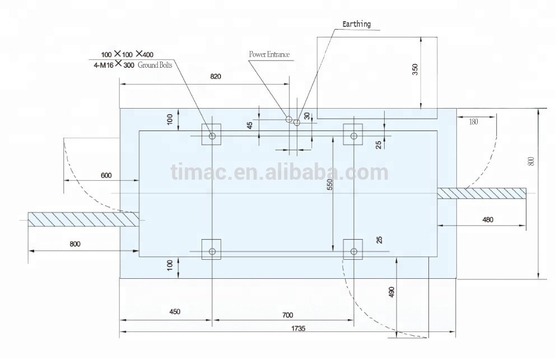

План создания
