Максимальная скорость рабочего стола 200 оборотов в минуту

Машины для высокоскоростной сухой резки с ЧПУ

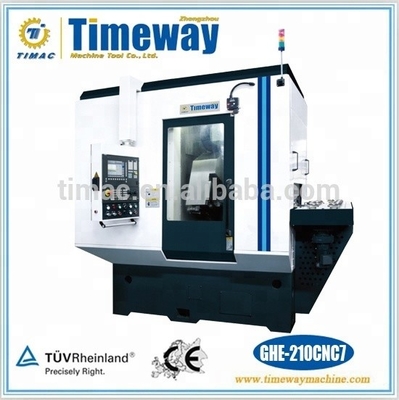

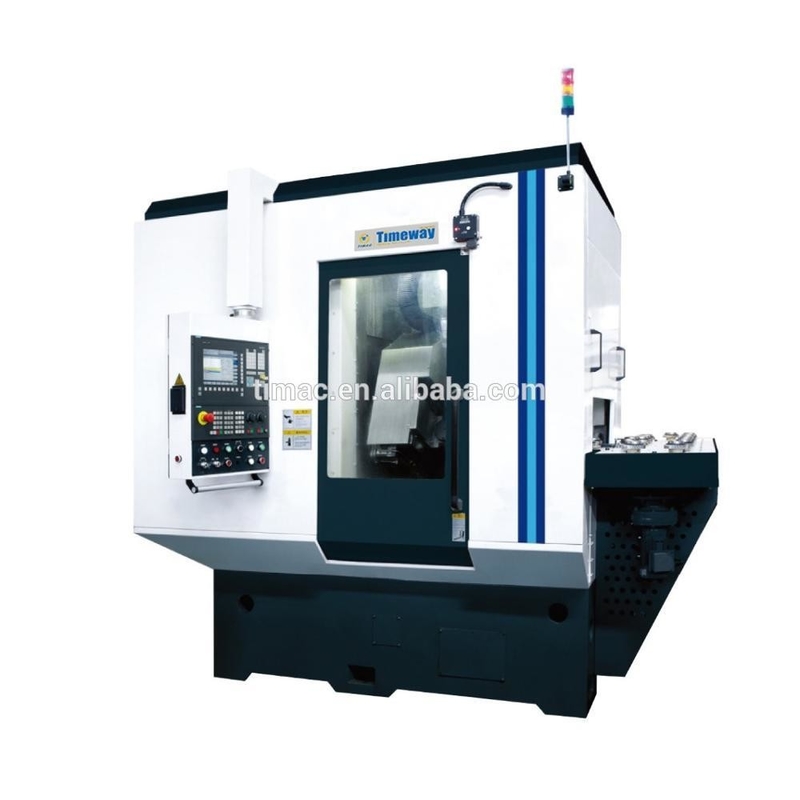

GHE-210CNC7

Резюме машины
Машина с сухим резанием является новым поколением, она разработана и разработана на современном международном уровне.
Машина имеет 7 осей с 4 осями координированного управления.высокой скорости и эффективной тенденции развития мировой обрабатывающей промышленности и является воплощением концепции дизайна ориентированных на людей и экологически чистых производствОн подходит для отраслей промышленности, которые производят редукторы для коробки передач на крупномасштабном производстве под высокой точностью и сухим свертыванием, таких как автомобильная промышленность, автомобиль и т.д.

Производительность и особенности
1Машина состоит из 7 осей с 4 координируемыми управляемыми осями. Каждая ось движения управляется независимо сервомотором переменного тока.с выполнением движений индекса и дифференциальной компенсации электронной коробкой передач ((EGB), машина предназначена для резки цилиндрических штурмовых и спиральных зубчатых механизмов, кронирующих или слегка зазубренных зубчатых механизмов, шпалеров, червоточиков и зубчатых колес и т. д. Его CNC оси следующие:

• Ось A - движение головки хоба;
• B-ось - вращающее движение шпинделя;
• Ось С - вращающее движение рабочего стола;
• Ось Х - радиальное движение питания;
• Y-ось - тангенциальное движение питания;
• Z-ось - осевое движение питания;
• ось Z2 - осевое движение хвостовой части;
• Четыре оси координируют управление стандартной машиной: B, C, X и Z.

2Высокоскоростные и сухие режущие машины повышают эффективность в 2-3 раза больше, чем мокрые.

Общие положения
1. высокоскоростной и сухой CNC режущей станции режущей машины, если из 7 осей один с 4 осями координированного управления. колонна является новой портовой конструкции и рабочая стойка фиксирована.Радиальный блок питания может осуществлять радиальное движение питания. Тем временем машины интегральной жесткости улучшается, обеспечить чистую и строго охраняемых области резки.Чип может быть удален быстро, чтобы быть полезным для интегрального теплового баланса машины.
2Гидравлические, смазочные и пневматические системы сконцентрированы и установлены на задней стороне машины.Электрический шкаф установлен на левой стороне и авто хранилище запчастей устанавливается на правой стороне машины.
3Рабочий стол использует сверхточное спиральное редукторное управление для выполнения высокоскоростного вращения индексного редуктора и оснащен механизмом устранения просвета.
4- Защита площади резки и технология быстрого передачи чипов.
5Ультра сухой процесс резки экологической защиты путем исследования скорости шпинделя, данных о стопе, скорости подачи, режущей силы и толщины чипа, чтобы сформировать идеальную систему данных процесса сухого стопа.
6Для каждой части линейного движения используются импортированные высокоточные и жесткие линейные направляющие роллы.Шаровой винт принимает высокую точность и жесткость составные подшипники поддержки, так что значительно увеличить жесткость деталей и точность движения.
7- ориентированный на окружающую среду и экологически чистый дизайн;Анализ топологии конечного выбора конструктивных частей и модальный анализ для обеспечения высокой жесткости, в то же время уменьшая массу движущихся частей, оптимизировать характеристики вождения, и осуществлять энергосбережение и экологически чистый дизайн.

Технические параметры
