250мм Z-ось путешествия наклонного ложа цепной станка CNC для высокоточного производства металла
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | CK-50/CK-63/CK-80 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $28,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Средний вес |
| Ширина кровати (мм): | 500 мм | Мощность спиндового двигателя ((kW): | 11 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 2520 мм | Проезд (ось Z) ((мм): | 250 мм |
| Размер ((L*W*H): | 5600х1800х1800 | Напряжение: | 220V/380V |
| Система управления с ЧПУ: | FANUC/SIEMENS/GSK | Станции инструментального поста: | 4 |
| Масса (кг): | 6900 | Гарантия: | 1 год |
| Ключевые точки продаж: | Многофункциональный | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Max.Swing над кроватью: | 570 | Поперечный супорт Максимальн Отбрасывать Над: | 320 |
| Стандартный диаметр поворота: | 250 | Макс.Окружающий диаметр: | 360 |
| Максимальная длина поворота: | 450/750/1350/2000/3000 | Максимальный диаметр стержня: | 74 |
| Скорость звука: | 2000 | Нос шпинделя: | A2-8 |
| Скважина шпинделя: | 86 | Размер клюшки: | 250 |
| Состояние: | новые | Взрыв спиндола ((мм): | 86 |
| Применимые отрасли: | Машиностроительные цехи, производственные предприятия | Местонахождение выставочного зала: | Египет, Вьетнам, Россия |
| Вид сбыта: | Прочие | Год: | минимальная дата |
| Максимальная скорость шпинделя (rp.m): | 2000 оборотов в час | Максимальная вращаемая длина (мм): | 3000 |
| Основные компоненты: | Подшипник, мотор, насос, редуктор, ПЛК, сосуд давления, двигатель, коробка передач, запросите нас | Порт: | Китайский порт |
Характер продукции
Описание продукции

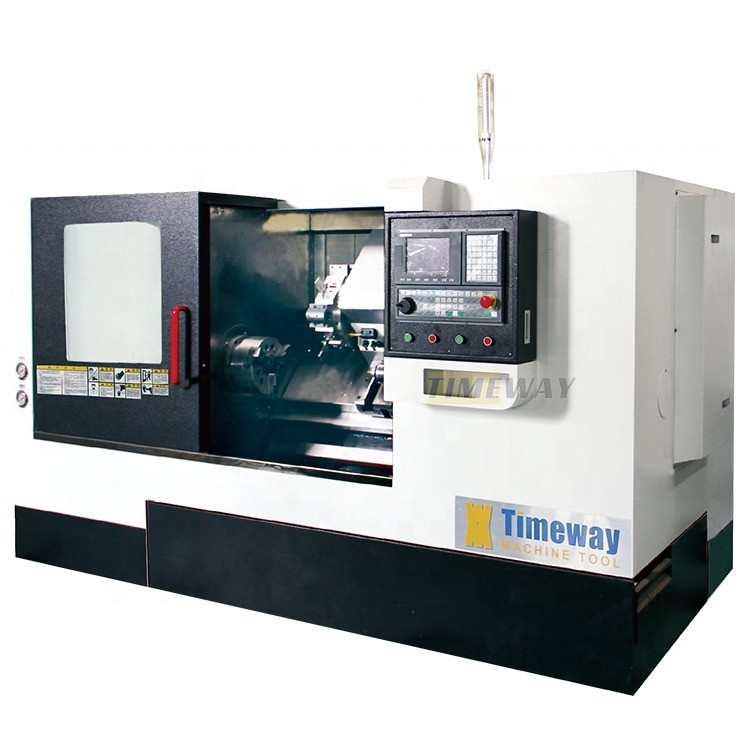

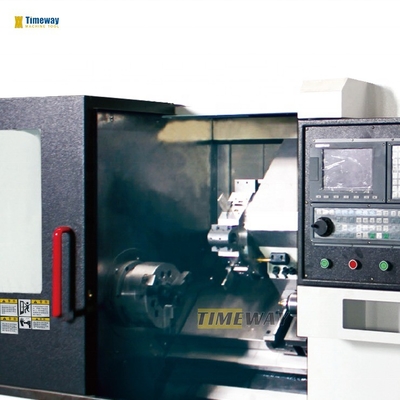

Склоненная лежащая станковая станка

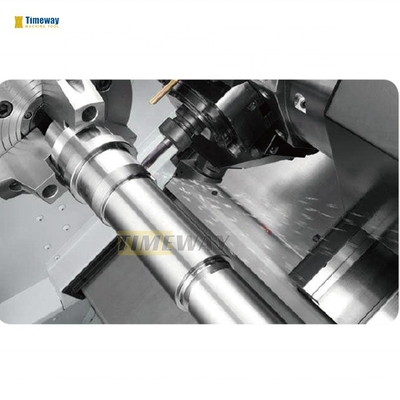

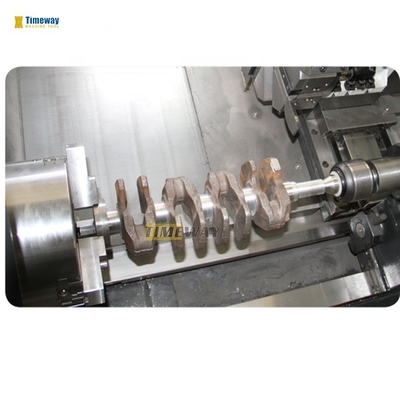

---Этот тип наклонного лежа CNC токарный станком является полузакрытым цикл CNC-машины, которая подходит для поворота различных сложных вала, рукава и дискообразных запчастей,такие как повороты внутренних и внешних цилиндрических, коническая и другая окружность, а также различные метрические, дюймовые, модульные и диаметровые нитки;
--- Они также могут использоваться для очистки масляных канавок и ключевых путей, направленных в сторону конца, канавок и разветвлений и т.д.;
---Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости при самых тяжелых условиях резки;
---Особенно подходит для обработки высокоточных деталей, а также широко используется для обработки деталей в партиях в автомобильной, мотоциклетной, машиностроительной промышленности, авиационной промышленности,бытовые приборы, подшипники, оборудование и т.д.
---Одночастичное литейное железо с 30° (CK-50 = 45°) наклонным ложем.Коробка с шпинделями без редукторов может уменьшить шум и вибрацию.
--- Стандартно оснащенные системой SIEMENS/FANUC CNC, сервоприводные двигатели установлены на оси X/Z для питания.
--- Точные линейные направления по оси X/Z для высоких скоростей быстрого подачи и высокой точности позиционирования.
---Прямой привод и большие предварительно загруженные шариковые винты без торсионного действия с двумя предварительно загруженными гайками обеспечивают долгосрочную точность.
--- Они также могут использоваться для очистки масляных канавок и ключевых путей, направленных в сторону конца, канавок и разветвлений и т.д.;
---Уникальная конструкция, разработанная с использованием методов FEA для обеспечения максимальной жесткости при самых тяжелых условиях резки;
---Особенно подходит для обработки высокоточных деталей, а также широко используется для обработки деталей в партиях в автомобильной, мотоциклетной, машиностроительной промышленности, авиационной промышленности,бытовые приборы, подшипники, оборудование и т.д.
---Одночастичное литейное железо с 30° (CK-50 = 45°) наклонным ложем.Коробка с шпинделями без редукторов может уменьшить шум и вибрацию.
--- Стандартно оснащенные системой SIEMENS/FANUC CNC, сервоприводные двигатели установлены на оси X/Z для питания.
--- Точные линейные направления по оси X/Z для высоких скоростей быстрого подачи и высокой точности позиционирования.
---Прямой привод и большие предварительно загруженные шариковые винты без торсионного действия с двумя предварительно загруженными гайками обеспечивают долгосрочную точность.
Спецификация | ЕДИНСТВО | CK-50 | CK-63 | CK-80 | ||
Макс, перевернись. | мм | 570 | 660 | 800 | ||
Макс. Свернуть на перекрестный слайд. | мм | 320 | 500 | 640 | ||
Стандартный диаметр поворота | мм | 250 | 380 | 460 | ||
Максимальный диаметр вращения | мм | 360 | 550 | 660 | ||
Максимальная длина поворота | мм | 450/750/1350/2000/3000 | 750/1500/3000 | 750/1500/3000 | ||
Максимальный диаметр стержня | мм | 74 | 90 | 90 | ||
Скорость звука | обороты в минуту | 2000 | 1500 | 1500 | ||
Нос спиндаля | А2-8 | A2-11 | A2-11 | |||
Проходка спиндала | мм | 86 | 112 | 112 | ||
Размер ключа | мм | 250 | 380 | 380 | ||
Перемещение поперечно (X) | мм | 250 | 400 | 400 | ||
Продольное движение (Z) | мм | 600/1000/1500/2150/3150 | 860/1640/3200 | 860/1640/3200 | ||
Скорость быстрого питания по оси X/Z | м/мин | 20/16 | 16/16 ((сдвигающийся:12/12) | 12/16 ((сдвигающийся:12/12) | ||
Тип гидравлического столба инструмента | 100-8T | 125-12T | 125-12T | |||
Размер раздела инструмента | мм | 25х25/40 | 25х25/40 | 25х25/40 | ||
Диаметр хвостового перья | мм | 75/110 | 150 | 150 | ||
Путешествие хвостовых перьев | мм | 100 | 150 | 150 | ||
Конусовая гильза хвостовой части | MT4 / MT5 | МТ5, вращающийся | МТ5, вращающийся | |||
Структура кровати | 45° Внутреннее полости | 30° Внутреннее полости | 30° Цельная кровать | |||
Тип рулевого канала | Линейное/сдвижное | Линейное/сдвижное | Линейное/сдвижное | |||
Рабочая точность | мм | IT6 | IT6 | IT6 | ||
Точность перемещения оси Х | мм | 0.006 | 0.008 | 0.008 | ||
Точность перенастройки оси Z | мм | 0.008/0.01/0.013/0.017/0.021 | 0.01/0.013 | 0.01/0.013 | ||
Грубость | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | ||
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 | 22 | 22 | ||
Электрическое питание | КВА | 35 | 50 | 50 | ||
Размеры машины (LxWxH) | мм | 2900/3100/4300/4950/5600х1800х1800 | 3700/4400/5900х2200х2200 | 3800/4400/5900х2200х2200 | ||
Машины | в кг | 3100/3600/4600/5300/6900 | 5500/6000/7300 | 5800/6500/7800 | ||
Система FANUC CNC, электронное ручное колесо, Система смазки, Система охлаждения, Рабочая лампа, пилотный фонарь, Защитный щит, теплообменник, Уравнительные блоки и болты, В этом году мы получили более чем 100 000 заявок. Руководство по эксплуатации. Гидравлический винт, 8/12-станционная башня инструмента, гидравлический инструментальный столб, | GSK, Сименс ЦНС-система, Кондиционер, Установщик инструментов, Конвейер с цепными микросхемами. |
Покупки в одном пункте
Вы можете нажать на изображение, чтобы просмотреть интересующие вас продукты.
Отзывы клиентов
Наши услуги
1. бесплатная замена деталей, доступных в течение гарантийного периода. стоимость замены деталей, доступных после гарантийного периода.Быстрое реагирование и ответ на технические вопросы в любое время всего срока службы машины. 3. Зарубежный центр после обслуживания доступен в некоторых регионах. 4. Инженер заграничного обслуживания доступен по требованию клиента ((относительные затраты, возникающие за счет клиента).
Введение компании
Производственный дисплей:

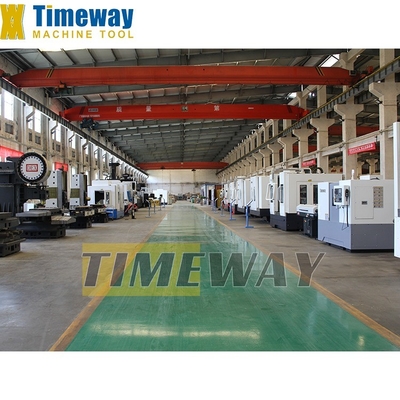

Профиль завода:
