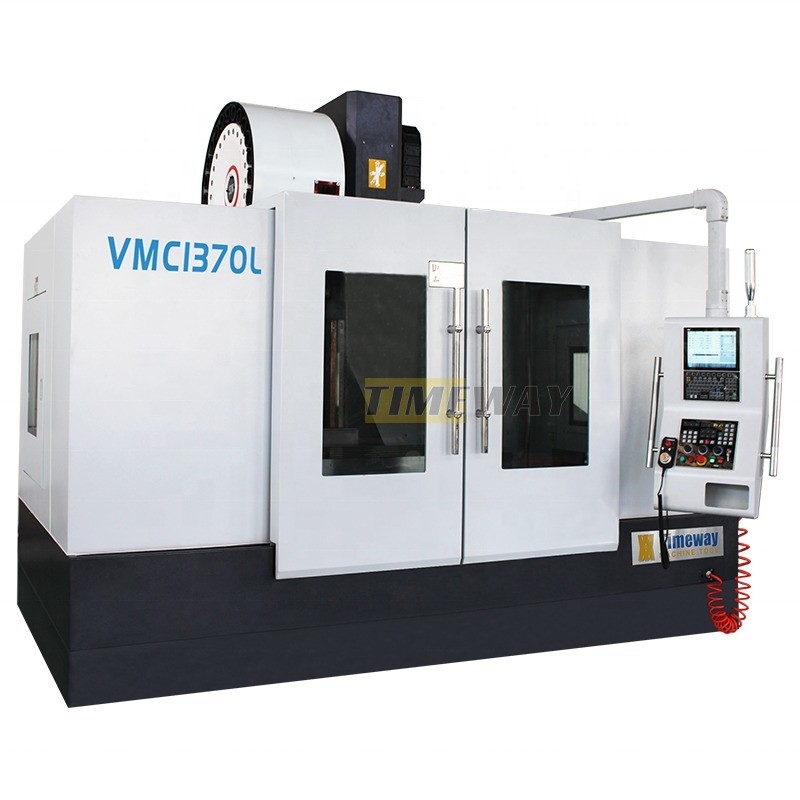

Центр вертикальной обработки высоких объемов производства VMC1370L Повторяемость ± 0,006 мм 2023
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | VMC1370L,VMC1580L |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Вертикальная | Диапазон скорости шпинделя ((r.p.m): | 0 - 6000 |
|---|---|---|---|
| Количество осей: | 3 | Число шпинделей: | Одинокий |
| Мощность обработки: | Тяжелая работа | Свинцовая колючка: | BT1 |
| Проезд стола (X) (мм): | 1300 | Проезд стола (Y) (мм): | 700 |
| Перемещение стола (Z) (мм): | 700 | Точность позиционирования (мм): | ±0.008 |
| Повторяемость (X/Y/Z) (мм): | ±0.006 | Напряжение: | 220V/380V, 50Hz |
| Размер ((L*W*H): | 3820х2600х3100 | Система управления с ЧПУ: | GSK/Fanuc/System |
| Ключевые точки продаж: | Высокая производительность | Масса (кг): | 10000 |
| Гарантия: | 1 год | Максимальн Таблица Нагрузка (kg): | 1200 кг |
| Вид сбыта: | Обычный продукт | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| CNC или нет: | CNC | Наименование продукта: | Центральная рама фрезерной машины |
| Послепродажное обслуживание: | Поддержка онлайн | Тип машины: | подвергая механической обработке центр |
| Имя: | 3 оси фрезерная машина | Ключевое слово: | Машины для фрезерной обработки на 3 оси |
| Функция: | Вертикальная фрезерная обработка | Применение: | Обработка металлов |
| Точность: | Центр высокой точности подвергая механической обработке | Цвет: | Белый |
| Состояние: | новые | Местонахождение выставочного зала: | Египет, Бразилия, Индонезия, Россия |
| Год: | 2023 | Применимые отрасли: | Промышленное предприятие, ремонтные мастерские машинного оборудования, другое |
| Основные компоненты: | Подшипники, двигатели, насосы, редукторы, сосуды давления, двигатели, коробки передач, прочие | Порт: | Китайский порт |
Характер продукции
Описание продукции
Спецификация | Единица | VMC1270L | VMC1370L | |
Размер стола | мм | 700х1360 | 700х1360 | |
T-слот (No./width/pitch) | мм | 5/18/122 | 5/18/122 | |
Грузоподъемность | в кг | 1000 | 1200 | |
Продольное движение (X) | мм | 1200 | 1300 | |
Перемещение поперечно (Y) | мм | 700 | 700 | |
Вертикальное движение (Z) | мм | 600 | 600 | |
Расстояние от носа шпинделя до стола | мм | 87 - 687 | 150-750 | |
Расстояние от центра шпинделя до колонны | мм | 785 | 785 | |
Конусовая вертикаль шпинделя | - | BT2 | BT1 | |
Скорость вращения шпинделя | обороты в минуту | 8000 | 8000 | |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/18 | 24/24/18 | |
Крутящий момент двигателя питания по оси X/Y/Z | N.m. | 23/23/23 | 23/23/23 | |
Точность позиционирования по оси X/Y/Z | мм | 0.008 | 0.008 | |
Точность повторяемости оси X/YZ | мм | 0.005 | 0.005 | |
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 | 15/18.5 | |
Источник давления воздуха | в кг/см2 | 8 | 8 | |
Общая мощность | Ква | 25 | 30 | |
Вместимость инструментального магазина | T | 24 (диск) | 24 (диск) | |
Тип рулевого канала | - | X: линейный; Y: линейный, четыре рельса; Z: свинцовый / линейный | ||
Машины | в кг | 9600 | 11000 | |
Размеры машины (LxWxH) | мм | 3500х2500х3055 | 3820х2560х3100 | |

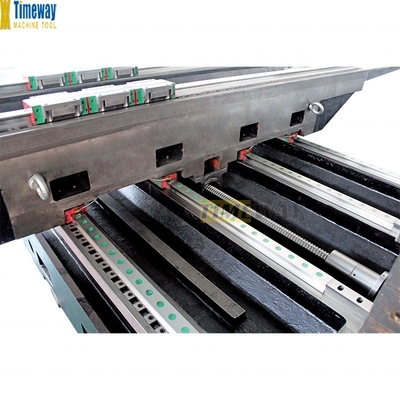

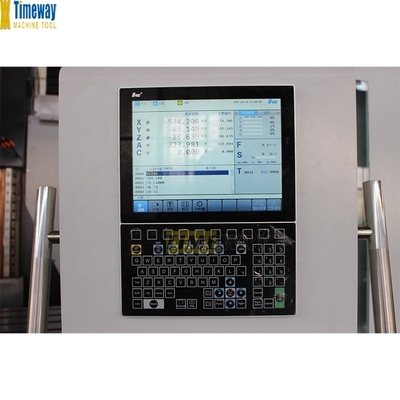

1. литье песка из смолы; 2. X, Y рельсы используют импортные линейные направляющие; Z рельсы - гашение - двойной пластмассовый скользящий проводник; 3. X, Y, Z рельсы используют телескопический крыш из нержавеющей стали; 4. Стандарт с спиндом, приводящимся ремнем, необязательно для прямых спиндов; 5- пневматический цилиндр тайваньского производства; 6. Тайваньский ATC, карусель и дисковый доступны в качестве опции; 7Импортируемые подшипники для шруб; 8. Импортная сцепка; 9Система балансировки головных установок имеет тяжелые литья или азот. балансовая система в качестве опции; 10. полный корпус; 11. жесткое прослушивание; 12. Взрыв воздуха в центре шпинделя; 13. Рабочий светильник; 14. пилотный фонарь; 15. интерфейс USB и LAN; 16Ручной импульсный генератор (MPG); 17Централизованная автоматическая смазочная система. 18Система охлаждения. 19. теплообменник для электрического шкафа; 20. Нивелирующие блоки и болты; 21- коробка и инструменты; 22Контроллер CNC: KND, GSK, HNC (Китай); SIEMENS, FANUC, MITSUBISHI, FAGOR и т.д. | 1. Проводка 4-й оси; 2. вращающийся стол NC; 3. прямоприводный шпиндель (скорость: 10000 вращений в минуту, 12000 вращений в минуту, 15000 вращений в минуту); 4. Круговая резинка; 5. охлаждающая жидкость через шпиндель (CTS); 6. охладитель масла для шпинделя; 7. кондиционер (A / C) для электрического шкафа; 8Автоматическая система измерения длины инструмента; 9Автоматические системы измерения заготовки; 10. Конвейер с винтовыми фиксаторами; 11. Конвейер с цепным конвейером; 12. Система очистки воды под высоким давлением; 13. Безопасные двери; 14Нефтяной скиммер. |

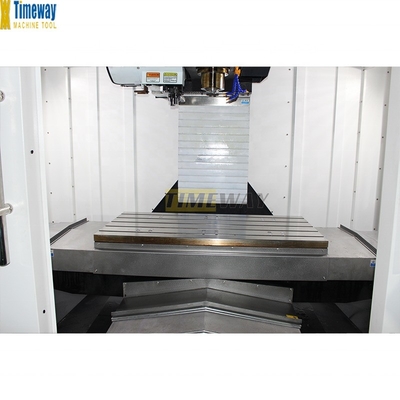

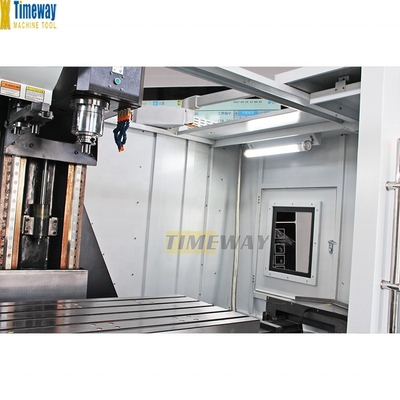

Подробная информация о машине
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
