>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
 |

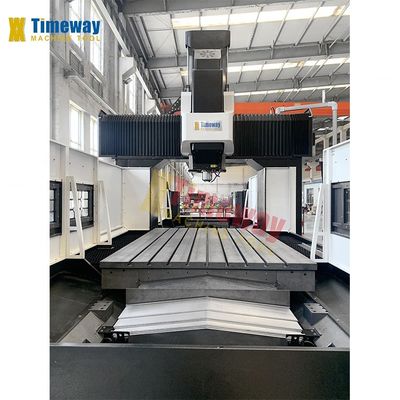

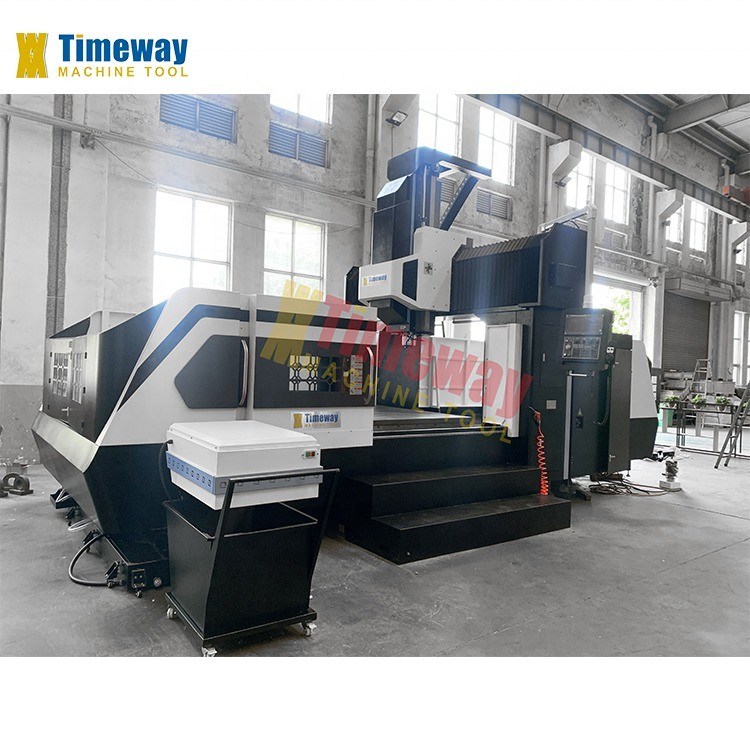

Высокая точность и фрезерная машина 4300x2700x3300 для центра обработки CNC
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $153,000.00/sets 1-1 sets |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 4300х2700х3300 | Масса (T): | 3 кг |
| Размер стола (мм): | 320х800 | Система управления с ЧПУ: | GSK |
| Проезд стола (X) (мм): | 1000 | Проезд стола (Y) (мм): | 600 |
| Перемещение стола (Z) (мм): | 1400 | Точность позиционирования (мм): | 0.04mm |
| Повторяемость (X/Y/Z) (мм): | 0,008 | Диапазон скорости шпинделя ((r.p.m): | 0 - 6000 r.p.m |
| Максимальн Таблица Нагрузка (kg): | 1500 кг | Скорость питания (mm/min): | 1 - 100 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 16, 24 |
| Ключевые точки продаж: | Многофункциональный | Гарантия: | 1 год |
| Напряжение: | Требования клиента | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Мощность обработки: | Тяжелая работа |
| Взрыв спиндола ((мм): | 130 | Крутящий момент: | 38 N.M |
| Быстрая скорость подачи ((мм/мин): | 1 - 100 мм/мин | Ширина таблицы: | 900 |
| Длина таблицы: | 1300/1600/1800/2000/2200 | T-слот (No./width/pitch): | 5/22/165 |
| Грузоподъемность: | 1500/1700/2000/2500/3000 | Продольное движение (X): | 1300/1600/1800/2000/2200 |
| Перемещение поперечно (Y): | 1000 | Вертикальное движение (Z): | 600 |
| Максимальная высота заготовки: | 1400 | Расстояние от носа шпинделя до стола: | 680 |
| Конькость и диаметр шпинделя: | 180-780 | ||
Характер продукции
Центр обработки с ЧПУ Большие размеры Пенальная машина Пенальная машина Пенальная машина
Описание продукции
Спецификация | Единица | GMC1800 | GMC2200 | GMC2700 |
Ширина стола | мм | 1600 | 2000 | 2300 |
Длина стола | мм | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
T-слот (No./width/pitch) | мм | 22 сентября 180 | 22 сентября 200 | 11/28/200 |
Грузоподъемность | в кг | 6000/7000/8000/9000 | 10000/12000/14000 | 10000/12000/15000/18000 |
Продольное движение (X) | мм | 2000/2500/3000/3500 | 3000/4000/5000 | 3000/4000/5000/6000 |
Перемещение поперечно (Y) | мм | 1800 (2000) | 2200 (2700) | 2700 (3050) |
Вертикальное движение (Z) | мм | 1000 | 1000 | 1000 |
Gantry width (ширина гантария) | мм | 1800 | 2300 | 2700 |
Максимальная высота заготовки | мм | 1300 | 1400 | 1400 |
Расстояние от носа шпинделя до стола | мм | 150-1150 | 280 - 1280 | 280 - 1280 |
Конькость и диаметр шпинделя | - | BT2Стратегия | BT2Стратегия | BT2Стратегия |
Скорость вращения шпинделя | обороты в минуту | 6000 | 6000 | 6000 |
Скорость питания по оси X/Y/Z | м/мин | 10/10/10 | 8/8/8 | 6/6/6 |
Скорость быстрого питания по оси X/Y/Z | м/мин | "Слушайте, как я слышу!" 15/5 | 12/12/12 | 10/10/10 |
Крутящий момент двигателя питания по оси X/Y/Z | N.m. | 38/30/30 | 50/40/30 | 50/40/30 |
Точность позиционирования по оси X/Y/Z | мм | 0.025/0.02/0.018 | 0.025/0.02/0.018 | 0.025/0.02/0.018 |
Точность повторяемости оси X/YZ | мм | 0.02/0.015/0.012 | 0.02/0.015/0.012 | 0.02/0.015/0.012 |
Основная мощность двигателя | КВ | 22 | 22 | 22 |
Вместимость инструментального магазина | T | 24 (диск) | 24 (диск) | 24 (диск) |
Тип направляющей оси X/Y | - | Линейный | Линейный | Линейный |
Тип направляющей оси Z | - | Сдвижные | Сдвижные | Сдвижные |
Машины | тонны | 21.5/24/26.5/29 | 33/38/42 | 42/46/51/62 |
Длина машины | мм | 5700/6700/7700/8700 | 7750/9750/11750 | 7750/9750/11750/13750 |
Ширина и высота машины | мм | 4030x3900 | 4740x4100 | 5140x4100 |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
