Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | timeway |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $80,000.00/sets 1-2 sets |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 - - - - - - - - - - - - - - |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Масса (T): | 4200 кг | Размер стола (мм): | 1000x500 |
| Система управления с ЧПУ: | Фанук | Проезд стола (X) (мм): | 800 |
| Проезд стола (Y) (мм): | 500 | Перемещение стола (Z) (мм): | 500 |
| Точность позиционирования (мм): | ±0.003 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Диапазон скорости шпинделя ((r.p.m): | 0 - 8000 оборотов в час | Максимальн Таблица Нагрузка (kg): | 500 кг |
| Скорость питания (mm/min): | 0 - 4800 мм/мин | Минуты смены инструмента: | 0.5 |
| Пропускная способность инструментального магазина: | 24 | Ключевые точки продаж: | Автоматическая, конкурентоспособная цена, высокая точность, легкая в эксплуатации |
| Гарантия: | 1 год | Вид сбыта: | Новый продукт 2024 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Мощность обработки: | Средний вес |
| Взрыв спиндола ((мм): | 0 | Крутящий момент: | 12 Н.м |
| Быстрая скорость подачи ((мм/мин): | 0 - 2400 мм/мин | Наименование продукта: | 3-осевой вертикальный ЦНЦ-оборудование |

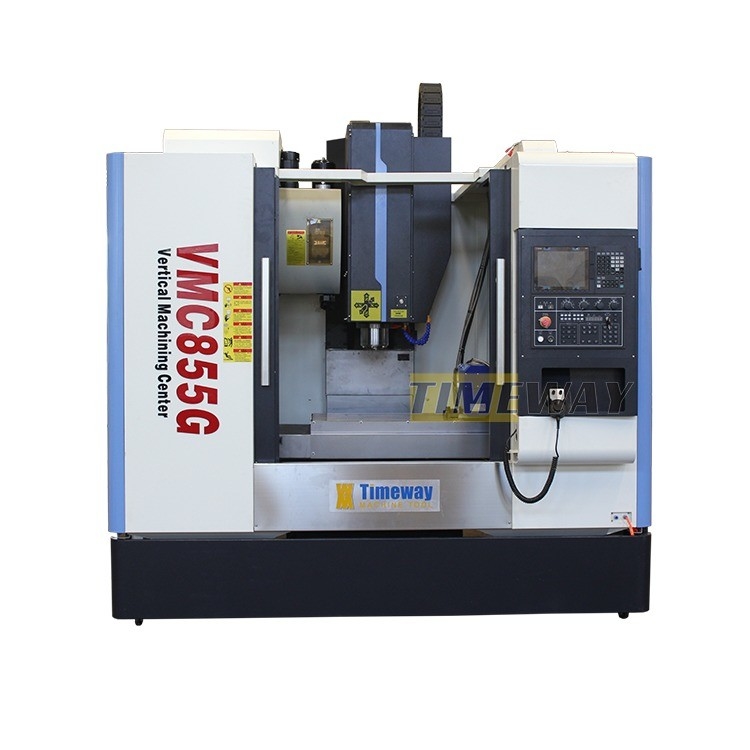

| Тип машины: | Вертикальный подвергая механической обработке центр | Модель: | VMC850G |
| Цвет: | Запрос клиента | Система управления: | СИМЕНС GSK FANUC (опционное) |
| Скорость вращения шпинделя: | 8000 об/мин | Размер рабочего стола: | 1000*500mm |
| Послепродажное обслуживание: | 1 год | Тип рулевого канала: | X/Y:линейный; Z: скользящий |
| Грузоподъемность: | 500 кг | ||
Характер продукции
Описание продукции
5-осевой ЦНС-обрабатывающий центр с вращающимся столом
Вертикальные машиностроительные центры Фрезерные станки
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, мелких партий и многообразных деталей.
Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.

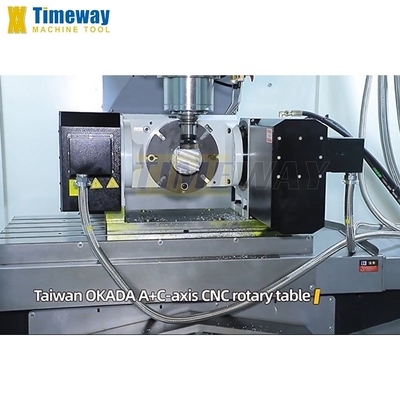

Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
Технический параметр
Спецификация | Единица | VMC850G |
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 800 |
Поездка по оси Y | мм | 500 |
Поездка по оси Z | мм | 500 |
Таблица | ||
Размер стола | мм | 1000×500 |
Грузоподъемность | в кг | 500 |
Т-слоты (No./width/pitch) | мм | 5-18-100 |
Расстояние между носом шпинделя и центром стола | мм | 110-610 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 524 |
Конусовая вертикаль шпинделя | / | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | 7.5/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/48 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 20 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | - Нет. |
Машины | в кг | 4200 |
Общие размеры (LxWxH) | мм | 2800×2250×2600 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
Подробные изображения

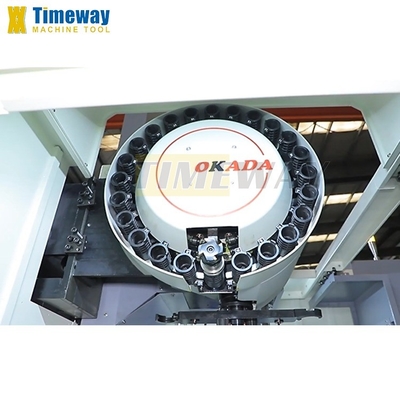

Тайваньский журнал инструментов
1Стандартный с Тайванем 24 магазин инструментов, двойной зажим для быстрой замены.
Время смены инструмента всего 3 секунды.
2Бренд:
Система контроля
Контроллер CNC: KND,GSK, HNC ((China),SIEMENS, FANUC;
Различные системы CNC для клиентов на выбор.
ТАЙВАН ПРЕЦИОННАЯ СПИНДЛА
Меньшая вибрация, более сильная комбинация
1. Конический размер шпинделя - BT50;2Скорость вращения шпинделя 8000 вращений в минуту, может увеличиваться до 10000 вращений в минуту или 12000 вращений в минуту;
Рабочий стол
Материал литья станка-инструмента - высококачественное высокопрочное чугунное HT300, с высокой прочностью на растяжение и высокой точностью измерений;Увеличение жесткости и жесткости Хорошее износостойкость и длительный срок службы.
4 ОСНОГОВОДНОЕ СВОИВАНИЕ+РОТАРНАЯ Таблица с ЧПУ
Скручивание 4-й оси и вращающийся стол NC являются необязательными.
5 ОСНОГО ПОВОДИТЕЛЬНОГО+РОТАРНОГО Таблицы с ЧПУ
Конкретная конфигурация может быть настроена в соответствии с требованиями клиента.
ТАЙВАН ПРЕЦИЗИОННЫЕ ЛИНЕЙНЫЕ РЕЛИ
1Тайваньская высокоскоростная роликовая линейная проводная рельса, точность позиционирования может достигать класса μm
2Бренд: HIWIN или PMI
2Бренд: HIWIN или PMI
SCHNEIDER ЭЛЕКТРИЧЕСКИЕ Компоненты
1. с электрическими компонентами безопасности Schneider
2. быстрая подставка как стандартная
ПОЛНОЕ ПРИЛОЖЕНИЕ
Полный корпус - стандарт.
Тип цепи
Конвейер с цепным конвейером является необязательным.
Аксессуары
* Контроллер CNC: KND,GSK, HNC (Китай),SIEMENS, FANUC; *24 инструмент ATC ((тип диска); *Полный корпус; *Взрыв воздуха в центре шпинделя; *Рабочая лампа; *Пилотная лампа; * интерфейс USB и LAN; * Ручной импульсный генератор (MPG); *Централизованная автоматическая смазочная система. *Система охлаждения. *теплообменник для электрического шкафа; *Блоки и болты для выравнивания *Сборник и инструменты; * Гивин ведущий винт; *Учебное пособие по эксплуатации (англ.) | · Скручивание 4-й оси · Ротационный стол NC · Прямоприводный шпиндель · Круговая насадка охлаждающей жидкости · Охлаждающая жидкость через шпиндель ((CTS) · Охладитель масла для шпинделя · Кондиционер для электрического шкафа · Автоматическая система измерения · Конвейер с винтовыми фиксаторами · Конвейер с цепным конвейером · Безопасные двери · Скиммер для очистки масла |
