Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
 |

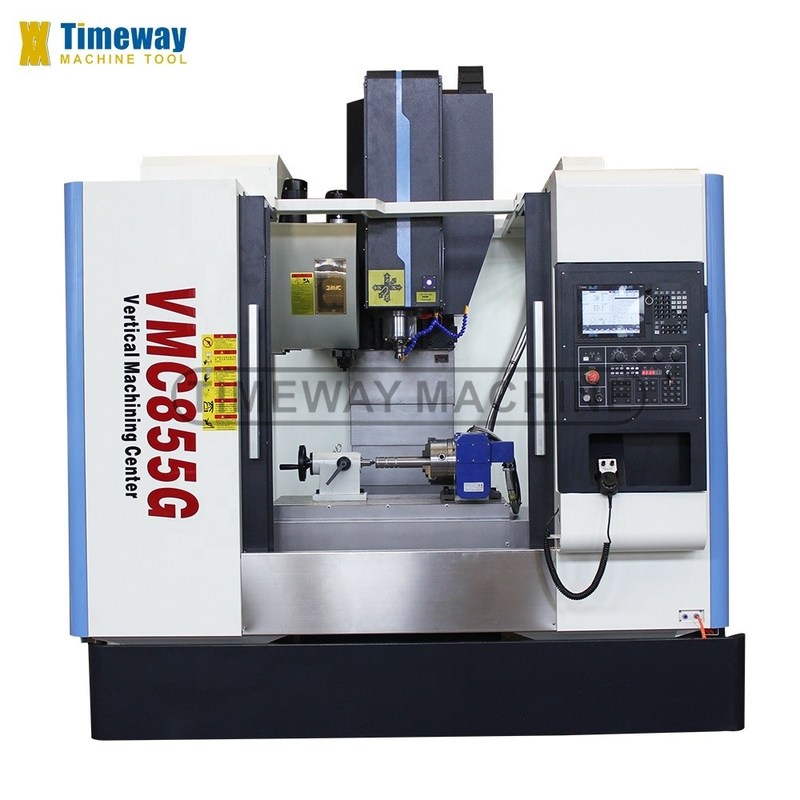

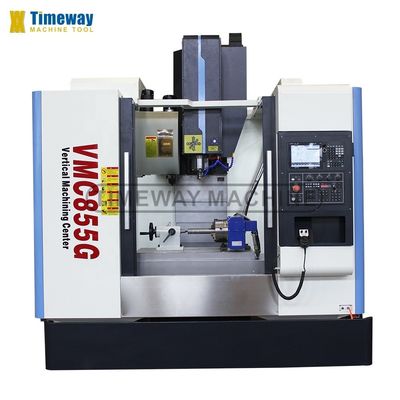

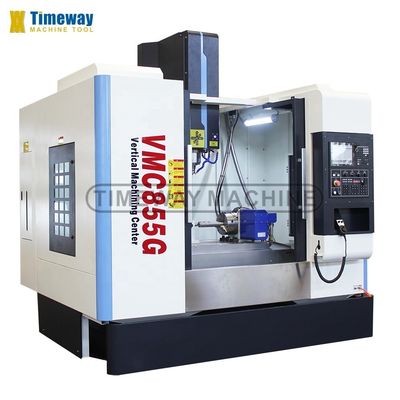

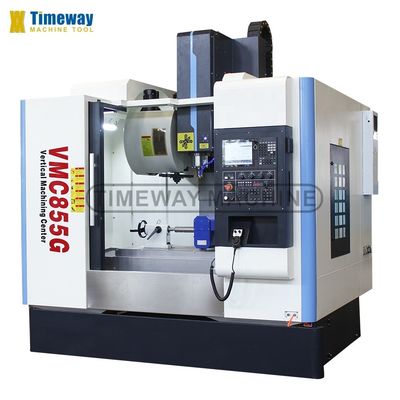

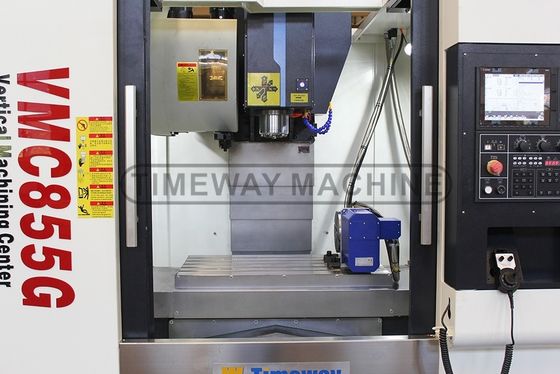

Вертикальные фрезерные центры CNC Mill Machine Tool с размером рабочего стола 500x1000 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | ISO9001 CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $40,000.00/sets 1-2 sets |
| Упаковывая детали: | В фанерах. |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 2800x2250x2800 мм | Масса (T): | 4,2 t |
| Размер стола (мм): | 1000x500 | Система управления с ЧПУ: | Мицубиши |
| Количество осей: | 3, 4 | Проезд стола (X) (мм): | 800 |
| Проезд стола (Y) (мм): | 500 | Перемещение стола (Z) (мм): | 500 |
| Точность позиционирования (мм): | ±0.005 | Повторяемость (X/Y/Z) (мм): | ±0.005 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 7.5-11 |
| Максимальн Таблица Нагрузка (kg): | 500 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 16, 20, 24, 32, 40 |
| Ключевые точки продаж: | Гибкое производство | Гарантия: | 12 месяцев |
| Напряжение: | 220V, 380V, 400V, 415V, 440V | Вид сбыта: | Новый продукт 2020 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Размер верстака: | 500х1000 мм | Движение (оси X/Y/Z): | 800/500/500 мм |
| Тип машины: | Центр CNC вертикальный подвергая механической обработке | Режим управления: | Автоматический |
| Система управления: | FANUC 0i МФ | Максимальная масса деталей: | 500 кг |
| Максимальная длина инструмента: | 300 мм | Максимальная масса инструмента: | 8 кг |
| Скорость вращения шпинделя: | 8000r/min | После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах |
| Местное место обслуживания: | Канада, США, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Австралия, Марокко, Чили | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, фабрика продуктов питания и напитков, фермы, дом |
| Местонахождение выставочного зала: | Египет, Канада, Италия, Франция, Германия, Бразилия, Мексика, Россия, Испания, Чили, Колумбия, Алжир | Основные компоненты: | FANUC или SIEMENS |
| Быстрая скорость подачи ((m/min): | 48/48/48 | Порт: | Порты Китая |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC850G |
Тип направляющей оси X/Y/Z | / | Линейная проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 800 |
Поездка по оси Y | мм | 500 |
Поездка по оси Z | мм | 500 |
Таблица | ||
Размер стола | мм | 1000×500 |
Грузоподъемность | в кг | 500 |
Т-слоты (No./width/pitch) | мм | 5-18-100 |
Расстояние между носом шпинделя и центром стола | мм | 110-610 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 524 |
Конусовая вертикаль шпинделя | / | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | 7.5/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/48 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Точность повторного позиционирования по оси X/Y/Z | мм | ± 0,003/300 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 20 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | - Нет. |
Машины | в кг | 4200 |
Общие размеры (LxWxH) | мм | 2800×2250×2600 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.

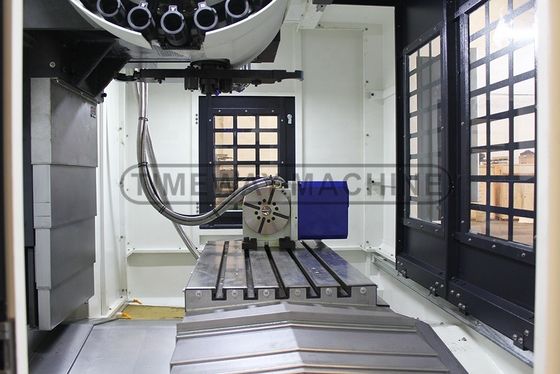

>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.

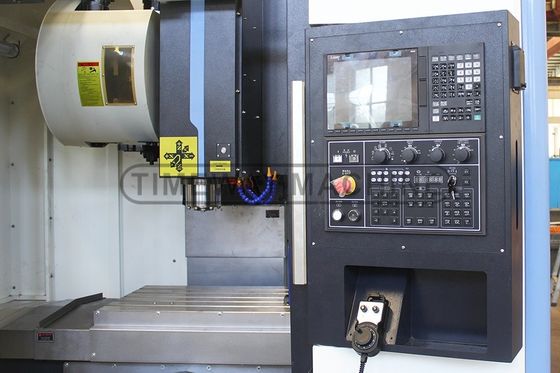

>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
