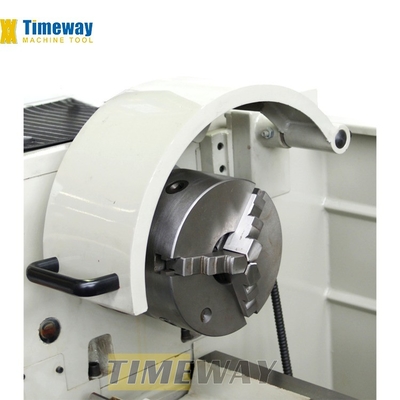

>> Защита от пробок для защиты оператора является необязательной.
 |

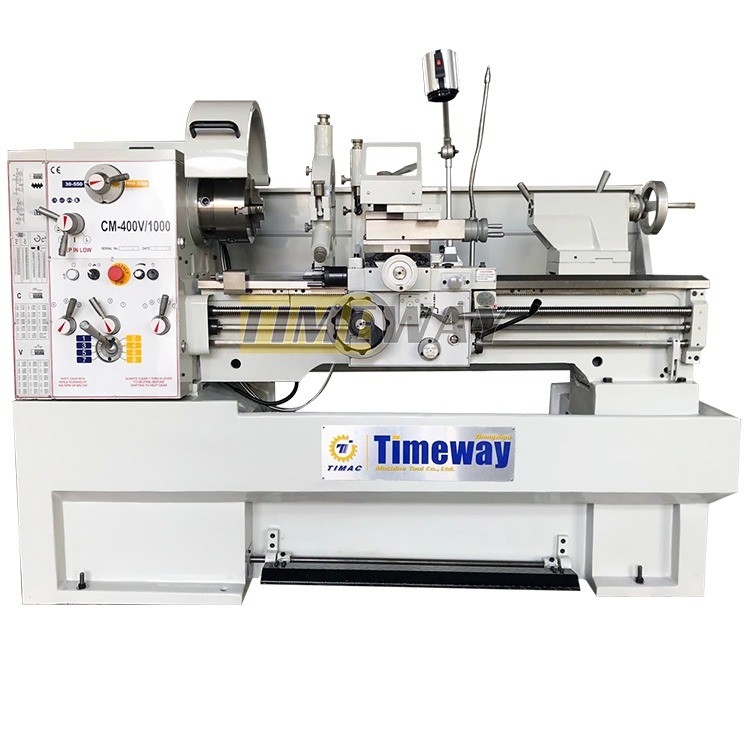

Высокоточные машины Конкурентный токарный станк с пробелным покрытием токарный станк мини-токарный станк 1930*760*1500
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | CM-400В |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $6,560.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 1500 | Диапазон скорости шпинделя ((r.p.m): | 550 - 3000 оборотов в секунду |
|---|---|---|---|
| Мощность обработки: | Светлая обязанность | Ширина кровати (мм): | 187 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 30,3 кВт |
| Напряжение: | 220V/380V/400V/415V | Размер ((L*W*H): | 1930*760*1500 |
| Масса (кг): | 1600 Kg | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Вид сбыта: | Новый продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Имя: | Машины ручного токарного станка |
| Тип машины: | Горизонтальный нормальный токарный стан | Наименование продукта: | Ручная металлическая станковая машина |
| Ключевое слово: | токарный станок металла | Функция: | Обработка металла |
| Точность: | Машина высокой точности | Обработка: | Workpiece металла |
| Ключевое слово: | Горизонтальная ручная цепная машина | Цвет: | на заказ |
| Расстояние между осями: | 1500 мм | Состояние: | новые |
| Взрыв спиндола ((мм): | 52 | Местонахождение выставочного зала: | США, Германия, Филиппины, Саудовская Аравия, Пакистан, Россия, Таиланд, Кения, Аргентина, Южная Коре |
| Основные компоненты: | Подшипник, редуктор, двигатель, коробка передач, двигатель | Максимальная вращаемая длина (мм): | 1500 мм |
| Год: | 2021 | Применимые отрасли: | Машиностроительные цеха, производственные предприятия, розничная торговля, строительные работы, энер |
| Порт: | Китайский порт | ||
Характер продукции
Традиционный токарный станок с разрывом
Особенности:
* Точные наземные и сверхзвуковые частоты, застывшие в постели.
* Шпиндель поддерживается высокоточным роликовым подшипником;
* Гонки головки изготовлены из высококачественной стали, измельченной и закаленной;
* Для работ с большим диаметром предусмотрено съемное отверстие;
* Простая коробка передач имеет различные кормления и функции резки нитей;
* Точные наземные и сверхзвуковые частоты, застывшие в постели.
* Шпиндель поддерживается высокоточным роликовым подшипником;
* Гонки головки изготовлены из высококачественной стали, измельченной и закаленной;
* Для работ с большим диаметром предусмотрено съемное отверстие;
* Простая коробка передач имеет различные кормления и функции резки нитей;
Описание продукции
3-яблочный удар | Жилой центр |
Четырёхчелюстный винт | Коническое поворотное устройство |
Лицевая пластина | Сверляльник |
Мертвые центры | Держитель для быстрой смены инструмента |
Диаметр для преследования нитей | Цифровая отчётность 2/3 оси |
Защита от плесени | Защита от выбросов |
Масляная пушка | Покрытие винта |
Рабочая лампа | Покрытие столба инструмента |
Система охлаждения | Укажите номер машины |
Постоянный отдых | |
Следуйте отдыху. | |
Изменить передачу | |
Снижающий рукав | |
Фрезы для ног | |
Шнурки для фундаментов | |
Сборник инструментов и инструменты | |
Руководство по эксплуатации |
Спецификации | Единица | CM-400 | CM-400В |
Повернись к кровати | мм | 410 | 410 |
Повернитесь на перекрестный слайд | мм | 255 | 255 |
Диаметр разрыва x ширина | мм | 580 | 580 |
Высота центра | мм | 205 | 205 |
Расстояние между центрами | мм | 1000/ 1500 | 1000/ 1500 |
Ширина кровати | мм | 250 | 250 |
Максимальный раздел режущего инструмента | мм | 20х20 | 20х20 |
Общий пробег перекрестного скольжения | мм | 210 | 210 |
Общее движение верхнего слайда | мм | 140 | 140 |
Проходка спиндала | мм | 52 | 52 |
Конусообразный морсовой шпиндель в отверстии | - | D1-6 | D1-6 |
Свинцовая винтовая нить | ТПИ | 4 | 4 |
Диапазон скоростей шпинделя (шаги) | обороты в минуту | 45-1800 (16) | 30-550 или 550-3000 (без шагов) |
Нитки имперских пич | ТПИ | 2-72 (45) | 2-72 (45) |
Нитки, метрические продолы | мм | 0.1-14 (39) | 0.1-14 (39) |
Продольные кормления | мм/окружение | 0.05-1.7 | 0.05-1.7 |
Перекрестные кормления | мм/окружение | 00,025.85 | 00,025.85 |
Диапазон размеров модуля | МП | 0.3-3.5 (18) | 0.3-3.5 (18) |
Диапазон диаметровых углов | DP | 8-44 (21) | 8-44 (21) |
Диаметр хвостового перья | мм | 50 | 50 |
Общий пробег хвостового перья | мм | 120 | 120 |
Уменьшающий вес в хвостовом перье | - | MT4 | MT4 |
Двигатель с приводом на шпиндель | КВ | 3.3/2.2 | 3.3/2.2 |
Мотор насоса охлаждающей жидкости | w | 90 | 90 |
Размер упаковки (LxWxH) | мм | 2060/2560х900х1640 | 2060/2560х900х1640 |
Чистая масса | в кг | 1300/1550 гг. | 1350/1600 |
Валовая масса | в кг | 1500/1750 гг. | 1555/1755 |
Подробная информация о машине
Характеристики машины:
Эта серия универсальных центральных токарных станков является фантастической моделью для небольших и средних размеров токарных станков.Устойчивый и следующий отдыхДля сокращения непродуктивного времени эта модель также может быть оснащена 2- или 3-осевым цифровым отчётом.
Индуктивно закаленная, полированная серая литая железная машинная кровать.
Электромеханическое стоп-брек значительно сокращает время простоя.
Современный основной шпиндельный подшипник с высококачественными угловыми шариковыми подшипниками.
Легкая, плавная и точно регулируемая скорость и настройки питания.
Закаленные, полированные редукторы и валы, также в блоке кормовых редукторов.
Центрально расположенные, логические переключатели для питания и нитей с ведущим винтом и кормовым стержнем.

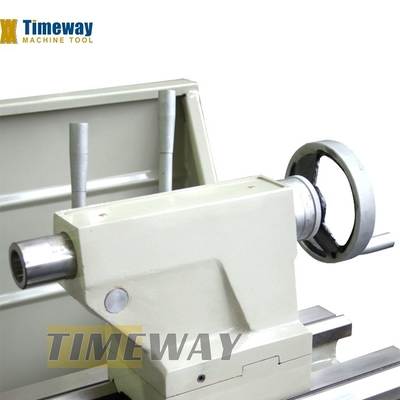

Регулируемый хвостовой ствол для конического поворота, ручное колесо с регулируемой шкалой ((0,02 мм).
Сменяемый мост позволяет обрабатывать заготовки большого диаметра.
Окружающие механизмы изготовлены из высококачественной стали и отверждены более чем на HRC 50.
Посмотрите на меня.
>> 3-яблочный ручной удар поставляется в стандартном комплекте;
Посмотрите на меня.
>> Рельсы токарного станка закаленные и измельченные;
>> Завершить автоматическое питание X и Z-оси;
>> Охраняющий инструмент опционален.
Посмотрите на меня.
>> Устойчивый отдых и последующий отдых являются стандартными для латуни с разрывом.
Посмотрите на меня.

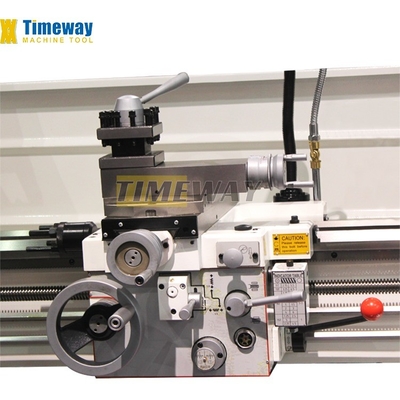

>> Стандартный 4-станционный инструментальный пост, доступен инструментальный пост быстрой смены типа США.
Посмотрите на меня.
>> 2 & 3-осевое DRO необязательно;
>> Ножный тормоз может быстро остановить шпиндель;
>> Защита от винтов Z-оси и устройство измерения размеров являются опциональными.
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для горизонтального станка с ЧПУ):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для горизонтального станка с ЧПУ):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
