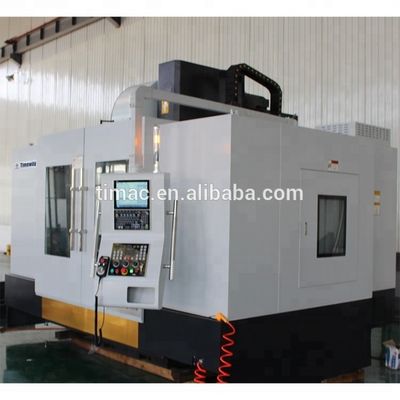

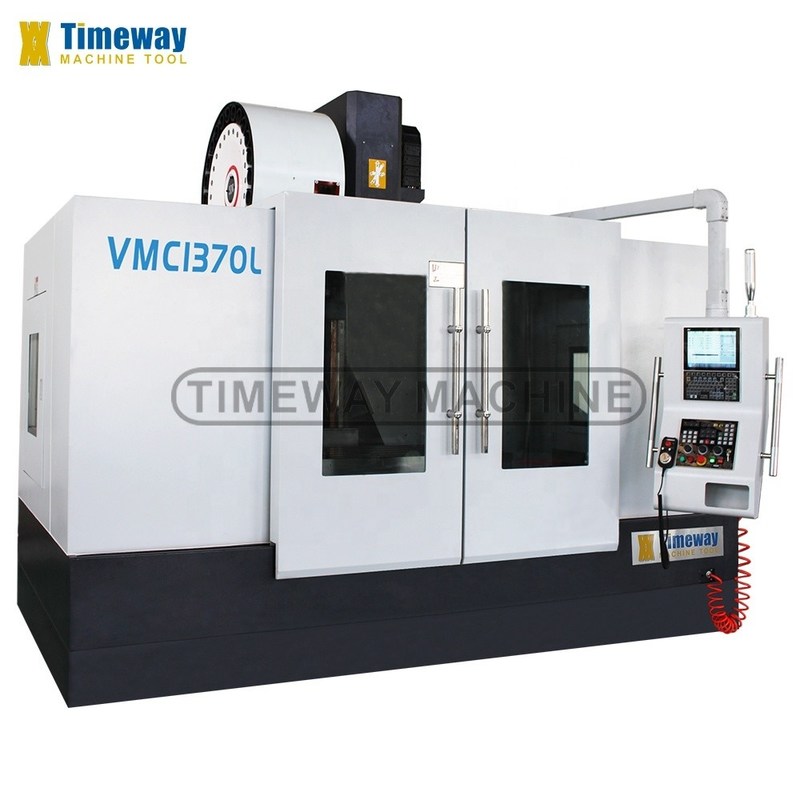

Дисковый тип ATC 1360x700mm VMC Вертикальный обрабатывающий центр для тяжелой CNC фрезерной машины
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $120,000.00/sets 1-2 sets |
| Упаковывая детали: | Палетный или деревянный корпус |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 3820x2600x3100 мм | Масса (T): | 10 Т |
| Размер стола (мм): | 1360х700 | Система управления с ЧПУ: | Фанук |
| Количество осей: | 3 | Проезд стола (X) (мм): | 1300 |
| Проезд стола (Y) (мм): | 700 | Перемещение стола (Z) (мм): | 700 |
| Точность позиционирования (мм): | ±0.008 | Повторяемость (X/Y/Z) (мм): | ±0.006 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 6000 оборотов в час | Мощность спиндового двигателя ((kW): | 15/18.5 |
| Максимальн Таблица Нагрузка (kg): | 1200 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 3 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Гибкое производство | Гарантия: | 1 год |
| Напряжение: | Требования клиента | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет машины: | Как договор |
| Машинные T-слоты: | 5-18-152.5 | Рельсы по оси X/Y: | Линейные рельсы на роликах |
| Железная дорожка Z-оси: | Сползать рельс | Тип машины: | Крупномасштабный центр обработки с ЧПУ |
| Режим управления: | Система ЧПУ | Стиль ATC: | Тип диска |
| Емкость ATC: | 24инструменты | Система балансировки Z-оси: | Тяжелое литье |
| Послепродажное обслуживание: | Поддержка онлайн | Применимые отрасли: | Гостиницы, магазины одежды, магазины строительных материалов, ремонтные машины, производственные зав |
| Местонахождение выставочного зала: | Канада, США, Италия, Германия, Мексика, Россия, Испания, ЮАР, Украина, Узбекистан, Австралия | Быстрая скорость подачи ((m/min): | 24/24/15 |
| Основные компоненты: | Система FANUC CNC | Порт: | Китайский порт |
Характер продукции
Покупки в одном пункте
Вы можете нажать на изображение, чтобы просмотреть интересующие вас продукты.
Описание продукции
Приложения вертикального центра обработки с ЧПУ:
Вертикальная фрезерная машина серии VMC представляет собой вертикальный обрабатывающий центр, управляемый CNC (устройством компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC1370L |
Тип направляющей оси X/Y/Z | / | X/Y: линейная проводная рельса, Z: скользящая проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 1300 |
Поездка по оси Y | мм | 700 |
Поездка по оси Z | мм | 700 |
Таблица | ||
Размер стола | мм | 1360×700 |
Грузоподъемность | в кг | 1200 |
Т-слоты (No./width/pitch) | мм | 5-18-152.5 |
Расстояние между носом шпинделя и центром стола | мм | 140-840 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 785 |
Конусовая вертикаль шпинделя | / | BT1 - - - |
Скорость вращения шпинделя | r/min | 6000 |
Основная мощность двигателя | КВ | 15/18.5 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 3/3/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β22/β22/β30 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/15 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.006 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 2.4 |
Максимальная масса инструмента | в кг | 18 |
Максимальный диаметр инструмента | мм | Φ112/Φ200 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 30 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Тяжелое литье |
Машины | в кг | 10000 |
Общие размеры (LxWxH) | мм | 3820 × 2600 × 3100 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT50 шпиндель, 6000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.

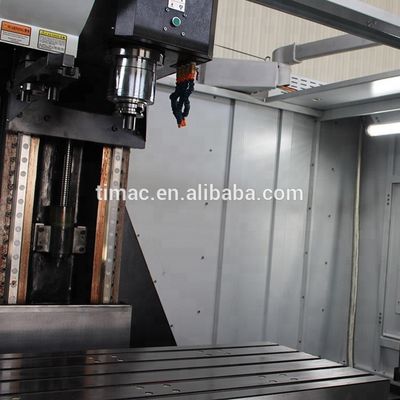

>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.

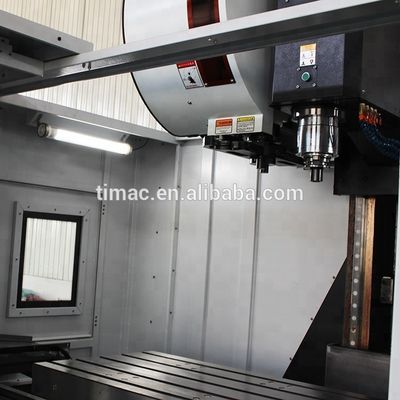

>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Y-ось принимает 4 рельсов поддержки и 4pcs. ролики линейных проводников рельсов, большая грузоподъемность.
Я не знаю, что делать.

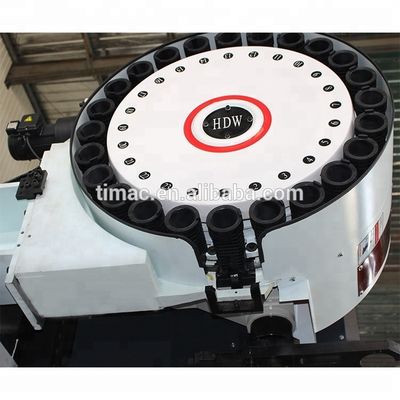

>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.

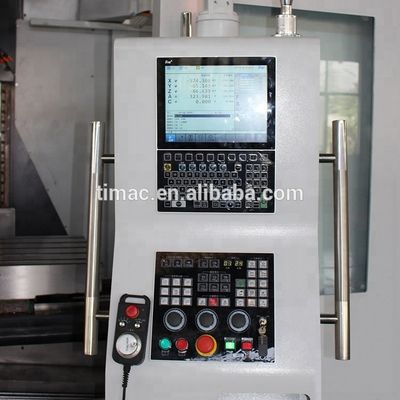

>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система FANUC CNC поставляется в стандартном исполнении дляЭкспорт за границу.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
