VY-серия Вертикальный обрабатывающий центр Линейный направляющий и Макс. Таблица Нагрузка до 1000 кг
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $150,000.00/sets 1-1 sets |
| Поставка способности: | 200 набор/наборов в Год |
|
Подробная информация |
|||
| Состояние: | новые | Число шпинделей: | 4 |
|---|---|---|---|
| Тип: | Вертикальная | Размер ((L*W*H): | 3585*2830*3080 мм |
| Масса (T): | 10 Т | Размер стола (мм): | 1400x700 |
| Система управления с ЧПУ: | GSK, FANUC, MITSUBISHI, KND, Siemens, DELEM | Количество осей: | 4 |
| Проезд стола (X) (мм): | 1300 | Проезд стола (Y) (мм): | 700 |
| Перемещение стола (Z) (мм): | 650 | Точность позиционирования (мм): | ±0.01 |
| Повторяемость (X/Y/Z) (мм): | ±0.005 | Диапазон скорости шпинделя ((r.p.m): | 0 - 6000 r.p.m |
| Мощность спиндового двигателя ((kW): | 15 | Максимальн Таблица Нагрузка (kg): | 1000 кг |
| Минуты смены инструмента: | 6 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Автоматический | Гарантия: | 1 год |
| Напряжение: | на заказ | Вид сбыта: | Новый продукт 2020 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Тип контроля: | Автоматический |
| Система управления: | Система FANUC 0i CNC | Размер рабочего стола: | 1400*700 мм |
| Скорость вращения спинла (о/мин): | 6000 | Тип шпинделя: | BT50 Тип ремня |
| Таблица: | 1300/700/650 мм | Максимальная нагрузка: | 1000 кг |
| Guideway: | линейная направляющая | Вес: | 10000 кг |
| Сила: | 15/18,5кВт | Применимые отрасли: | Машиностроительные цеха, производственные заводы, рестораны, строительные работы, энергетика и горно |
| Местонахождение выставочного зала: | Перу, Россия, Румыния, Южная Африка | Основные компоненты: | ПЛК |
| Порт: | Циндао, Китай | ||
Характер продукции

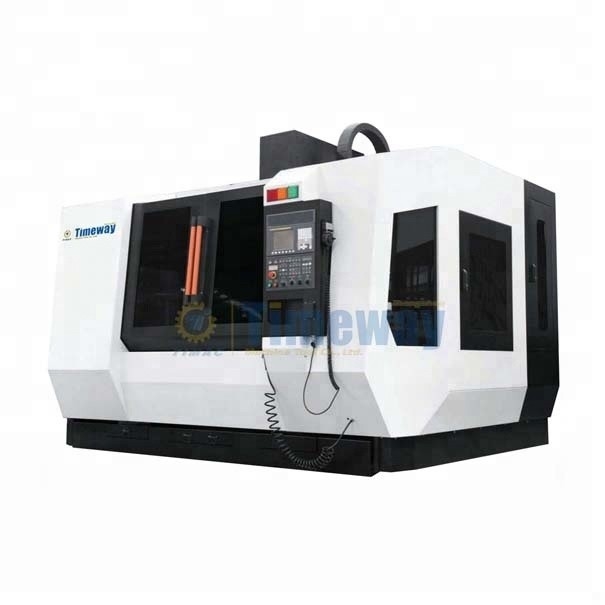

Вертикальный обрабатывающий центр серии VY с линейными направляющими
VY-850L VY-1060L VY-1370L VY-1690L
Резюме машины
Вертикальный обрабатывающий центр серии VY использует подвижную конструкцию поперечно-подвижного стола и линейных направляющих, которые в основном применяются при обработке сложных деталей среднего и малого размера. Он может выполнять все виды обработки, такие как фрезерование, сверление, расширение, расточка, нарезание резьбы и профильное фрезерование, одновременно с зажимом. Он подходит для обработки деталей с высокой точностью, многократными операциями и сложной формой. Он является ключевым оборудованием в отраслях общего машиностроения, пресс-форм, оси, энергетики и транспорта.
Структура и производительность

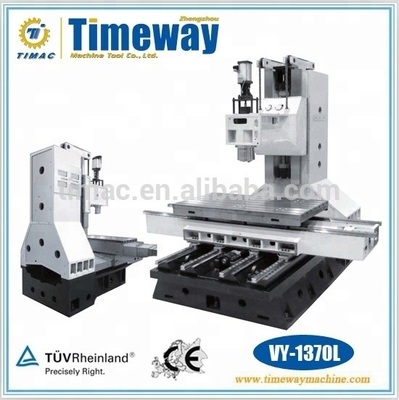

1. Станина, седло, стол, колонна и шпиндельная коробка изготовлены из высокопрочного модифицированного чугуна и песка на основе смолы и подвергнуты многократным процессам старения, что гарантирует жесткость и устойчивость станка.
2. Станок оснащен линейными направляющими качения (или 2-осевыми линейными направляющими качения и 1-осевыми направляющими скольжения), а подвижные части характеризуются хорошим динамическим откликом, гарантируют плавное линейное движение каждой оси и реализуют резку с высокой точностью и высокой эффективностью.
3. Все оси оснащены серводвигателем переменного тока с высоким крутящим моментом и прямым приводом, шарико-винтовой передачей, что позволяет выполнять высокоточную и тяжелую резку заготовок.
4. Колонна имеет елочную структуру, характеризующуюся большой контактной поверхностью, что гарантирует устойчивость станка и повышает точность обработки и гладкость поверхности.
5. Применить систему автоматизированного проектирования (CAE) для завершения оптимизированного проектирования конструкции и повышения надежности станка, а также метод конечных элементов (FEM) для проведения научного анализа и оптимизации конструкции конструкции, что может гарантировать жесткость и устойчивость всей конструкции станка.
6. Примените высокочастотную закалку для поверхности стола, и твердость может достигать HRC45 °, чтобы уменьшить повреждение стола во время зажима.
7. Примените двукратную обработку старением для литья, чтобы гарантировать полное снятие внутреннего напряжения и сохранение точности станка.
8. Применение крупногабаритной 4-линейной конструкции оси Y позволяет обеспечить станку более высокую грузоподъемность и устойчивость (VY-1370L и другие).
9. Стандартный шпиндель ременного типа с вращением 8000(6000) об/мин, в котором для сборки основного корпуса используется импортный прецизионный подшипник уровня P4, что гарантирует высокую точность и жесткость шпинделя.
10. Оба конца шарико-винтовой передачи оснащены импортным опорным подшипником винта уровня PN7, специально предназначенным для станков с ЧПУ, а также прецизионной гайкой для предварительного натяжения, чтобы уменьшить тепловую деформацию, но значительно повысить точность позиционирования.
11. Все направляющие и шарико-винтовые передачи оснащены централизованной, синхронизированной и дозированной смазкой, что обеспечивает полную и надежную смазку. Между тем, главный смазочный канал имеет функцию защиты от потери давления масла.
12. Полностью закрытая крышка и привлекательный дизайн. В соответствии с предварительными условиями обеспечения безопасности эксплуатации и защиты окружающей среды, он интегрирован с человеко-машинной инженерией и элегантным и красивым дизайном моделирования для уменьшения операционных затрат и повышения эффективности работы в простой операционной среде.
13. Полностью закрытый магазин для быстрой смены инструмента гарантирует безопасную, надежную и эффективную смену инструмента.
14. Масляный стакан разжимного цилиндра имеет функцию определения уровня жидкости, что гарантирует надежность разжима.
15. Инструментальный магазин опционально оснащается воздушным цилиндром, чтобы гарантировать стабильное давление подачи воздуха и избежать застревания инструмента из-за недостаточной подачи воздуха (опция).
16. Циклическое распыление шпинделя может обеспечить полное охлаждение во время обработки (опционально).
17. Перфорация шасси обеспечивает операторам большое удобство при очистке металлолома и повышает эффективность работы (опционально).
18.3-осевой привод оснащен импортным прецизионным шариковым винтом уровня C3. Применяется предварительное натяжение к каждой оси для повышения жесткости трансмиссии и точности позиционирования. Применяются стандартные направляющие качения большого типа для повышения несущей способности и устойчивости. (VY-1370L и другие)
19. Сборка соединительной поверхности осуществляется методом инъекции клея, что значительно увеличивает срок службы.
20. Испытание динамической балансировки шпинделя может снизить вибрацию, шум и нагрев подшипника при быстром вращении.
21. Конструкция разделения масла и воды может обеспечить эффективное разделение смазочно-охлаждающей жидкости и смазки, гарантируя повторное использование смазочно-охлаждающей жидкости.
22. Точная обработка трехосного седла не требует прокладок, что гарантирует плавность трехосной передачи.
23. Оптимальная работоспособность закрытого угла и криволинейной поверхности.
Стандартная конфигурация
Система ЧПУ FANUC 0i Mate-MD
Система ЧПУ FANUC 0i-MD
Винтовой транспортер стружки
Электрический теплообмен бака
Электрический бак кондиционера
Автоматическое смазочное устройство
Система охлаждения инструмента
Режущий удар
Шпиндель с системой защиты воздушной завесы
Система испытания давлением воздуха
Устройство для очистки воздуха
Пневматический пистолет
Осветительный пистолет
Интерфейс связи
Трехцветная световая сигнализация
Ручной электрический маховик
Полностью закрытый защитный экран
Щит защиты спины
Инструменты и ящик для инструментов
Горизонтальные регулировочные болты и прокладки
Технические документы
Дополнительная конфигурация
Система ЧПУ FANUC 0i Mate-MD
Система ЧПУ FANUC 0i-MD
Система ЧПУ MITSUBISHI M70V
Система ЧПУ SIEMENS 828D
Система ЧПУ SIEMENS 840DSL
Шпиндель ленточного типа BT40 с частотой вращения 8000
Шпиндель ленточного типа BT50 с частотой вращения 8000
Шпиндель ленточного типа BT40 с частотой вращения 10000 об./мин.
Шпиндель BT40 с прямым подключением и скоростью вращения 10000/12000/15000
Винтовой транспортер стружки
Цепной транспортер стружки
Система тестирования инструментов
Система испытания заготовок
Электрический кондиционер для бака
Охладитель шпиндельного масла
Циклическое распыление шпинделя
Центральный слив воды шпинделя
Система штамповки шасси
Поворотный стол с ЧПУ
Масштаб решётки
Поглотитель масляного тумана
Водный пистолет
Технические характеристики
| Технические характеристики | Единицы | VY-850L | VY-1060L | VY-1370L | VY-1690L | |
| Стол | Размеры стола | мм | 900*510 | 1160*600 | 1400*700 | 1800*900 |
| Максимальная нагрузка | кг | 500 | 800 | 1000 | 1600 | |
| Т-образный паз (Размер*расстояние*количество) | мм | 18*108*4 | 18*100*5 | 18*100*7 | 22*135*7 | |
| Путешествовать | Трехосевое перемещение X/Y/Z | мм | 800/510/510 | 1000/600/600(650) | 1300/700/650 | 1600/900/750 |
| Шпиндель | Расстояние от торца шпинделя к поверхности стола | мм | 100-610 | 100-700(150-800) | 150-800 | 150-900 |
| Расстояние от центра шпинделя к направляющей поверхности колонны | мм | 539 | 638(620) | 732(725) | 950(920) | |
| Тип шпинделя | BT40 ленточного типа | BT40 ленточного типа | BT50 ленточного типа | BT50 ленточного типа | ||
| Тип заклепки | ВТ40-45° | ВТ40-45° | ВТ50-45° | ВТ50-45° | ||
| Скорость вращения шпинделя | об/мин | 8000 | 8000 | 6000 | 6000 | |
| Мощность главного двигателя | кВт | 7.5/11 | 11/15 | 15/18.5 | 18.5/22 | |
| Кормление скорость | Мощность двигателя подачи по 3 осям X/Y/Z | кВт | 3/3/3 | 3/3/3 | 4/4/4 | 7/7/7 |
| Скорость быстрого перемещения X | м/мин | 36/48 | 36/48 | 30 | 30 | |
| Скорость быстрого перемещения Y | м/мин | 36/48 | 36/48 | 30 | 30 | |
| Скорость быстрого перемещения Z | м/мин | 36/48(24) | 36/48(24) | 30(20) | 30(20) | |
| Скорость резки и подачи | мм/мин | 1-10000 | 1-10000 | 1-10000 | 1-10000 | |
| Инструмент журнал (Дисковый) | Инструментальный магазин | Т | 24/30 | 24/30 | 24/30 | 24/30 |
| Макс. диаметр инструмента*длина/вес | мм*мм/кг | Φ78*300/8 | Φ78*300/8 | Φ112*300/15 | Φ112*300/15 | |
| Время смены инструмента | сек. | 2.5/1.3 | 2.5/1.3 | 3 | 3 | |
| Точность (ИСО) | Точность определения местоположения X/Y/Z | мм | 0,008/0,008/0,008(0,012) | 0,015/0,015/0,015(0,018) | ||
| Повторяющаяся точность определения местоположения X/Y/Z | мм | 0,004/0,004/0,004(0,006) | 0,008/0,008/0,008(0,009) | |||
| Другие | Мощность | Ква | 20 | 25 | 35 | 45 |
| Давление подачи воздуха | кгс/см2 | 6.5 | 6.5 | 6.5 | 6.5 | |
| Габаритный размер (длина, ширина, высота) | мм | 2600*2855*2660 | 3090*2670*2880 | 3585*2830*3080 | 4215*3515*3270 | |
| Чистый вес станка-инструмента (приблизительно) | кг | 5500 | 7000 | 10000 | 14500 | |
