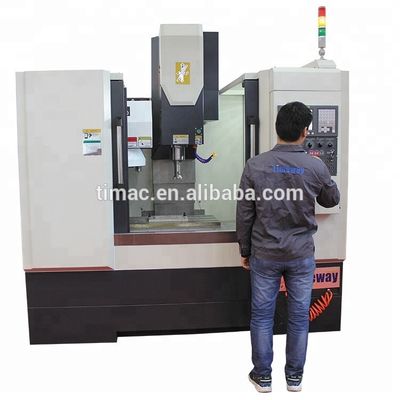

500мм Спиндовые путешествия VMC550 3-осеная линейная рельса Вертикальный центр обработки CNC машина
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Число шпинделей: | Одинокий |
|---|---|---|---|
| Тип: | Вертикальная | Размер ((L*W*H): | 2100х1800х2150 мм |
| Масса (T): | 3 Т | Размер стола (мм): | 320х800 |

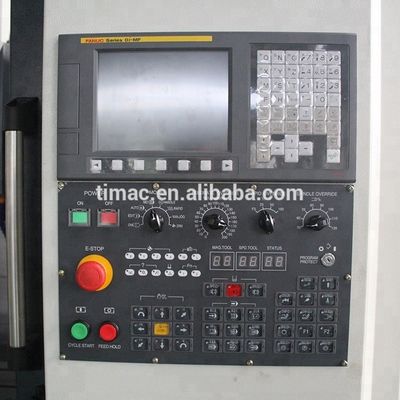

| Система управления с ЧПУ: | GSK, FANUC, МИЦУБИСИ, Сименс | Количество осей: | 3 |
| Проезд стола (X) (мм): | 550 | Проезд стола (Y) (мм): | 340 |
| Перемещение стола (Z) (мм): | 500 | Точность позиционирования (мм): | ±0.005 |
| Повторяемость (X/Y/Z) (мм): | ±0.003 | Мощность спиндового двигателя ((kW): | 5.5 |
| Максимальн Таблица Нагрузка (kg): | 350 кг | Минуты смены инструмента: | 1 |
| Пропускная способность инструментального магазина: | 12 | Ключевые точки продаж: | Высокая точность |
| Гарантия: | 1 год | Напряжение: | По мере необходимости |
| Вид сбыта: | Горячий продукт 2019 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | Вертикальный центр обработки CNC | Режим управления: | Полностью автоматический |
| Система управления: | FANUC или SIEMENS или GSK | Размер верстака: | 320х800 мм |
| Перемещение верстака: | 550/340 мм | Вертикальное движение шпинделя: | 500 мм |
| Скорость вращения шпинделя: | 0-8000об/мин | Тип шпинделя: | BT2 - - - - - - - - |
| Железная дорога: | Линейный | Скорость питания по оси X/Y/Z: | 24/24/24м/мин |
| Применимые отрасли: | Производственное предприятие | Местонахождение выставочного зала: | Перу, Кения, Колумбия, Южная Африка |
| Основные компоненты: | Подшипник | ||
Характер продукции
3-осевой линейный рельс вертикальный центр обработки CNC-машина

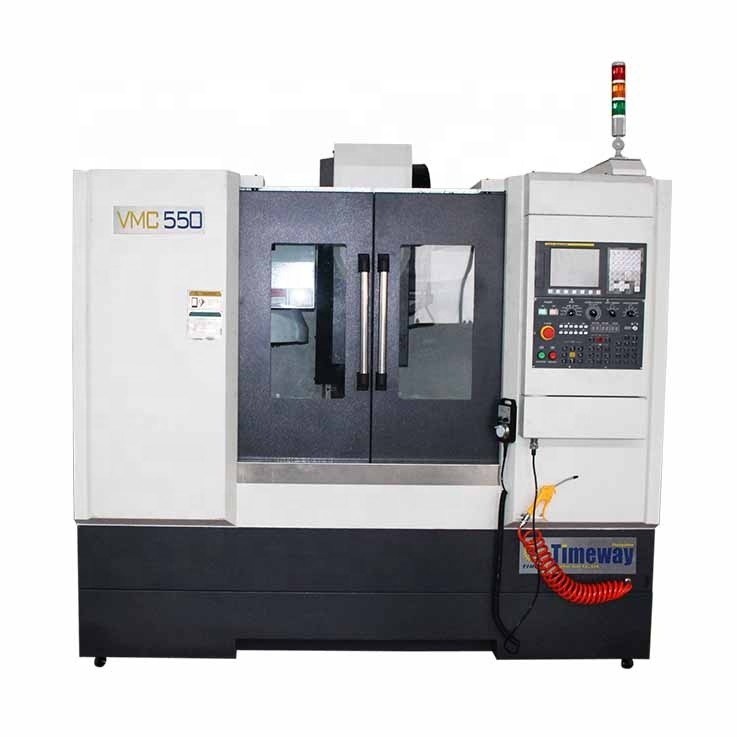

VMC550
|
| Особенности: |
| • На всех этапах от проектирования фундамента до гарантирования высокоскоростной и высокоточной непрерывной обработки конструкция станка-инструмента анализируется с помощью ANSYS. • Для обеспечения отличной жесткости изгиба станка-инструмента мы проводим симуляционное испытание деформации, возникающей при проведении центра станки-инструмента с грузом. |
| Виды функционных частей | |
| |
|
|
|
Технический параметр:
| Спецификация | Единица | VMC550 |
| Размер рабочего стола ((LxWxH) | мм | 800х320 |
| T-слот ((Число/ширина/расстояние) | мм | 3-14-110 |
| Максимальная масса рабочего стола | в кг | 350 |
| Поездка по оси Х | мм | 550 |
| Поездка по оси Y | мм | 340 |
| Поездка по оси Z | мм | 500 |
| Расстояние от центра шпинделя до колонны | мм | 390 |
| Расстояние между носом шпинделя и рабочим столом | мм | 100-600 |
| Конусовая вертикаль шпинделя | - | BT2 - - - - - - - - |
| Скорость вращения шпинделя | обороты в минуту | 8000 |
| Скорость быстрого питания по оси X | мм/мин | 24000 |
| Скорость быстрой подачи по оси Y | мм/мин | 24000 |
| Скорость быстрого питания по оси Z | мм/мин | 24000 |

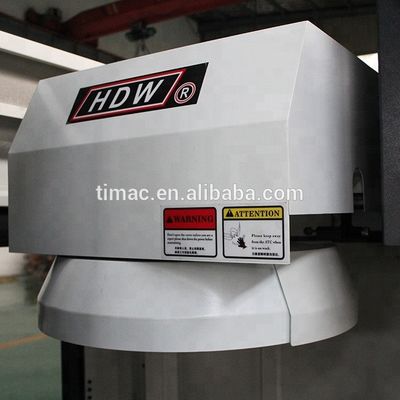

| Тип ATC | - | карусель |
| Станция ATC | шт. | 12 |
| Максимальная масса инструмента | в кг | 8 |
| Максимальный диаметр инструмента | мм | 90 |
| Максимальная длина инструмента | мм | 300 |
| Время смены инструмента | Второй | 7/60Гц |
| Мощность двигателя шпинделя | КВ | 5.5 |
| Сила сервомотора X-оси | Nm | 6 |
| Мощность сервомотора по оси Y | Nm | 7.7 |
| Мощность сервомотора Z-оси | Nm | 10 |
| Точность позиционирования | мм | ± 0,005/300 |
| Точность перенастройки | мм | ±0.003 |
| Общие размеры (LxWxH) | мм | 2100х1800х2150 |
| Машины | в кг | 3000 |
