Стандарт, оборудованный оси B (крутящийся стол NC), требующий разделения обработки.
Структура горизонтального обрабатывающего центра HMC можетРазличные типы: положительный T-тип; перевернутый T-тип; перекрестный тип.
 |

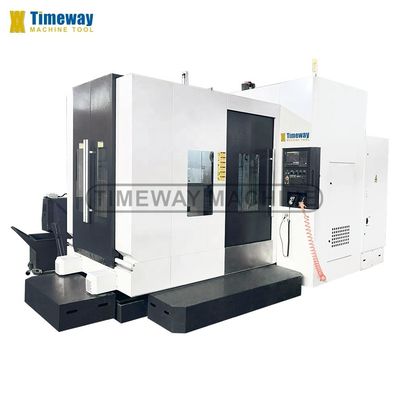

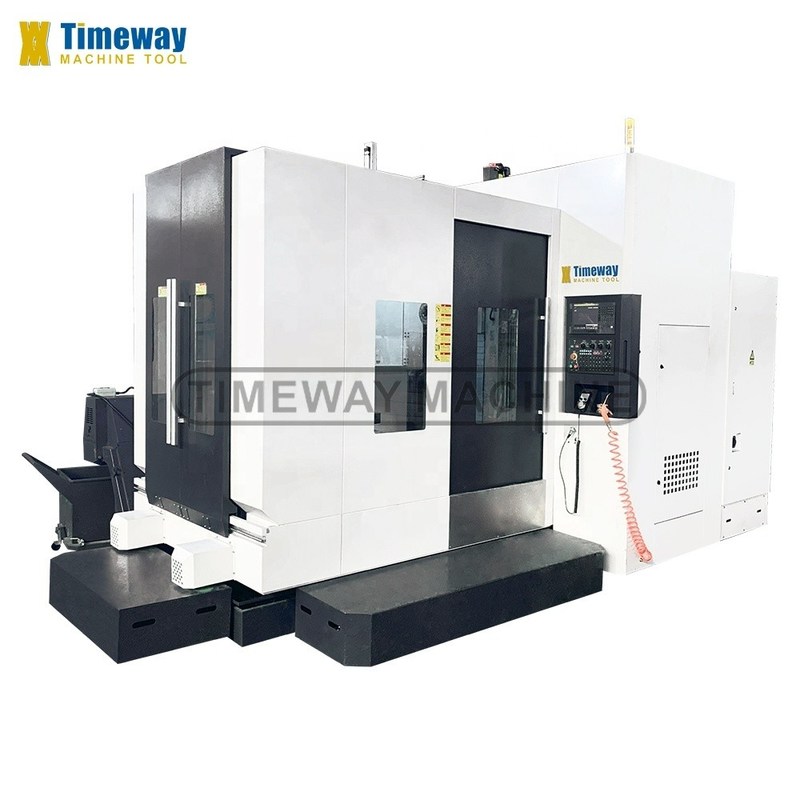

24 Журнал инструментов Мощность высокоточный четырехосный горизонтальный станкообрабатывающий центр
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $75,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартная упаковка или по требованию клиента |
| Поставка способности: | 300 набор/наборов в Год |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Горизонтальные |
| Размер ((L*W*H): | 4860x3600x3460 мм | Масса (T): | 12 t |
| Размер стола (мм): | 630x630 | Система управления с ЧПУ: | Фанук |
| Количество осей: | 4 | Проезд стола (X) (мм): | 1100 |
| Проезд стола (Y) (мм): | 800 | Перемещение стола (Z) (мм): | 1100 |
| Точность позиционирования (мм): | ±0.008 | Повторяемость (X/Y/Z) (мм): | ±0.005 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 6000 оборотов в час | Мощность спиндового двигателя ((kW): | 15/18.5 |
| Максимальн Таблица Нагрузка (kg): | 1500 кг | Скорость питания (mm/min): | 1 - 8000 мм/мин |
| Минуты смены инструмента: | 5 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Гибкое производство | Гарантия: | один год |
| Напряжение: | 380В/50Гц или порядка | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Цвет: | Изготовленные на заказ | Размер рабочего стола: | 630X630mm |
| Ротационный рабочий стол: | 1° или 0,001° | T-слоты: | 5-18-100 |
| Пропускная способность инструментального магазина: | 24инструменты | Диаметр инструмента ATC: | 112/200 мм |
| Длина инструмента ATC: | 300 | Вес инструмента ATC: | 18 кг |
| Время смены инструмента ATC: | 5sec | Применимые отрасли: | Машиностроительные цеха, Производственный завод, Энергетика и горнодобывающая промышленность, Реклам |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Чи | Основные компоненты: | Фанук |
| Быстрая скорость подачи ((m/min): | 24/24/24 | Порт: | Порты Китая |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Горизонтальный обрабатывающий центр серии HMC представляет собой горизонтальный обрабатывающий центр с ЧПУ, управляемый ЧПУ (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | HMC630 |
Структура машины | / | Положительный тип Т |
Мощность | ||
Поездка по оси Х | мм | 1100 |
Поездка по оси Y | мм | 800 |
Поездка по оси Z | мм | 1100 |
Таблица (ось B) | ||
Момент сервомотора оси B (FANUC) | / | Bis22 |
Размер стола | мм | 630×630 |
Номер таблицы | шт. | 1 |
Индексация таблиц | ° | 1°×360 |
Т-слоты (No./width/pitch) | / | 5-18-100 |
Скорость вращения стола | обороты в минуту | 16.6 |
Грузоподъемность | в кг | 1500 |
Сила блокировки (35 кг / см2) | в кг/м | 5000 |
Свинцовый | ||
Расстояние от центра шпинделя до стола | мм | 50-850 |
Расстояние между носом шпинделя и центром стола | мм | 125-1225 |
Конусовая вертикаль шпинделя | / | BT1 - |
Скорость вращения шпинделя | обороты в минуту | 6000 |
Основная мощность двигателя | КВ | 15/18.5 |
3 оси (X/Y/Z) | ||
Сервомотор X/Y/Z оси (FANUC) | / | bis30/bis30/bis30 |
Скорость подачи на оси X/Y/Z | мм/мин | 1-8000 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/24 |
Тип рельсов оси X/Y/Z | - | X/Z: линейная/Y: скользящая |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.005 |
Точность позиционирования оси B | " | ± 10" |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 5 |
Максимальная масса инструмента | в кг | 18 |
Максимальный диаметр инструмента | мм | Φ112/Φ200 |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 40 |
Требуется давление воздуха | в кг/см2 | 8 |
Машины | в кг | 12000 |
Общие размеры (LxWxH) | мм | 4860×3600×3460 |
Система с ЧПУ | / | FANUC |
√ Система FANUC 0i MF с ЧПУ √ X/Z: линейные проводники, Y: скользящие проводники √ Тайвань BT50 шпиндель, 6000 оборотов в минуту √ Тайваньский крутящийся стол NC (ось B) √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.

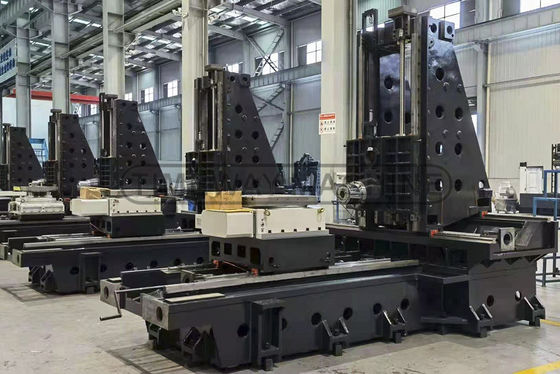

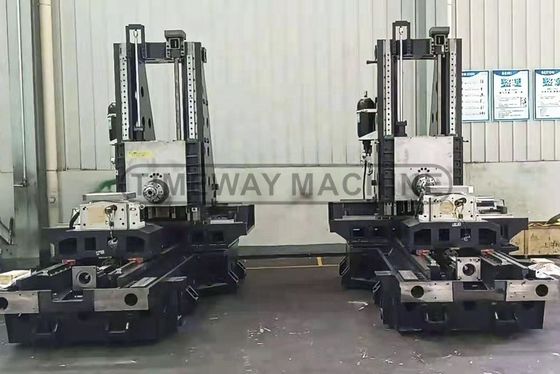

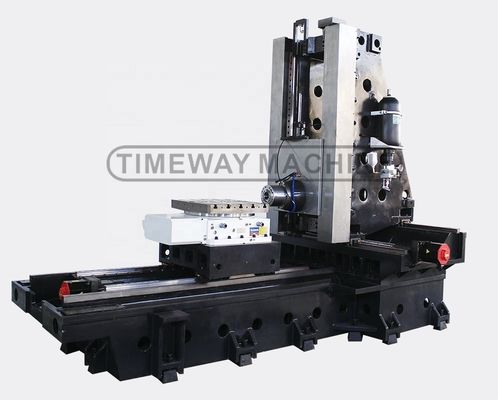

>> Принимает положительную структуру машины типа T.
>> X/Z-ось принимает Тайвань HIWIN тяжелой нагрузки роллеров линейные рельсы и HIWIN шаровой винт.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.Я не знаю, что делать.

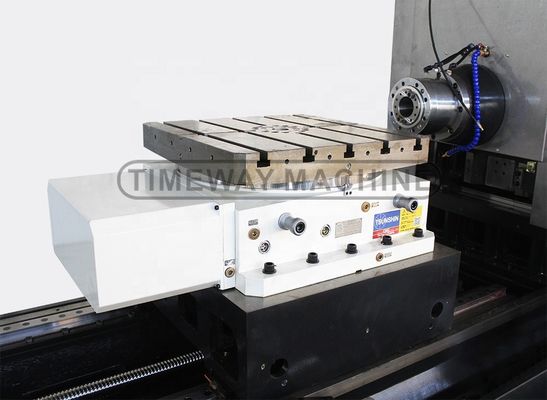

>> Ось B: Тайвань 1° NC вращающийся стол поставляется стандартно, клиент может выбрать 0,001° NC вращающийся стол.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.

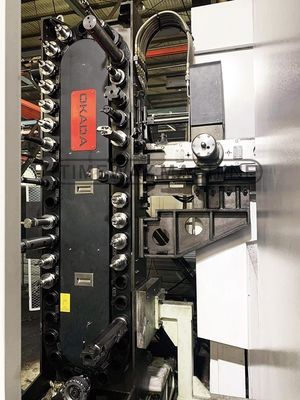

>> Выберите Тайвань BT50 цепной инструментальный магазин (40 инструментов ATC), свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует все рабочие характеристики горизонтального центра обработки CNC.
>> Японская система FANUC CNC поставляется в стандартном исполнении.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
