Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
 |

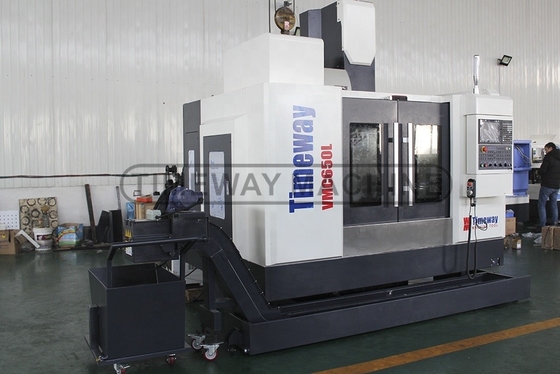

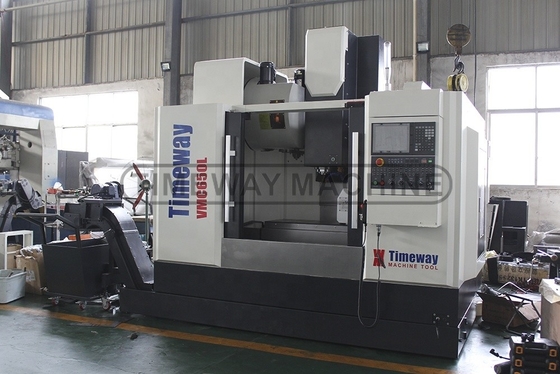

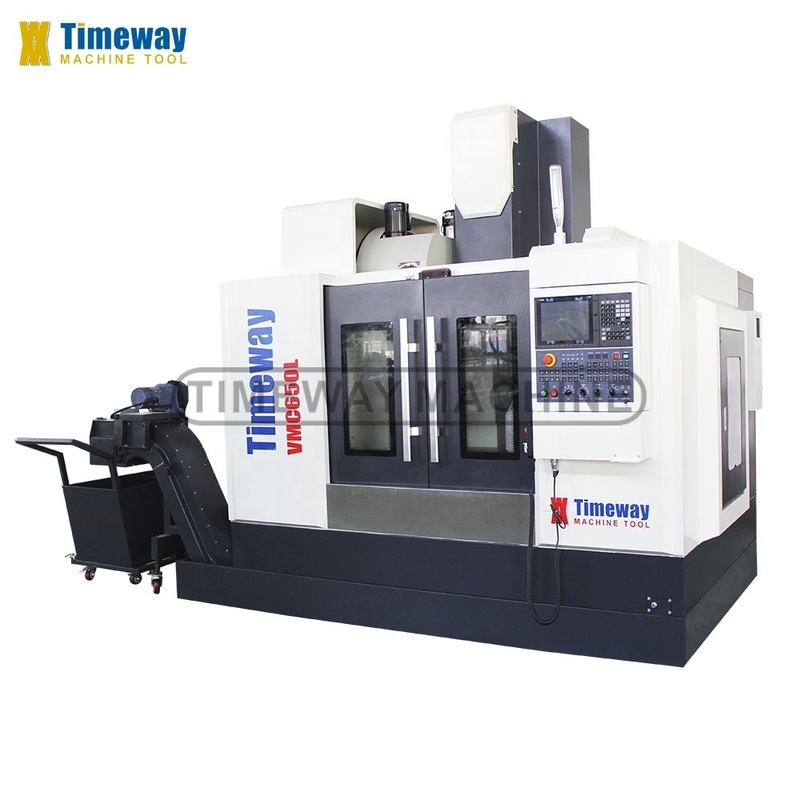

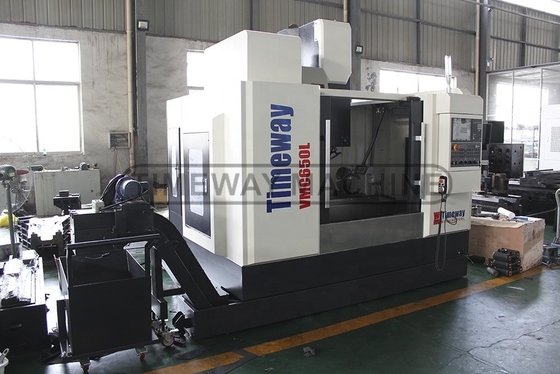

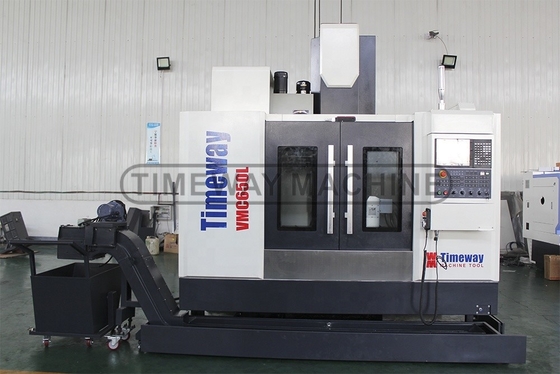

Столовая машина X 700 мм VMC650L Вертикальная CNC фрезерная машина с дисковой производительностью ATC
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
| Сертификация: | CE & ISO9001 |
| Номер модели: | Vmc650L |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $30,000.00/sets 1-2 sets |
| Упаковывая детали: | в деревянном корпусе (может быть фумигированным) или в фанере |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Тип: | Вертикальная | Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 |
|---|---|---|---|
| Количество осей: | 3 | Число шпинделей: | Одинокий |
| Мощность обработки: | Средний вес | Свинцовая колючка: | BT2 |
| Проезд стола (X) (мм): | 700 | Проезд стола (Y) (мм): | 450 |
| Перемещение стола (Z) (мм): | 450 | Точность позиционирования (мм): | ±0.008 |
| Повторяемость (X/Y/Z) (мм): | ±0.006 | Напряжение: | По запросу клиента |
| Размер ((L*W*H): | 2400x1900x2400 мм | Система управления с ЧПУ: | Фанук |
| Ключевые точки продаж: | Высокая производительность | Масса (кг): | 3500 |
| Мощность спиндового двигателя ((kW): | 7.5/11 | Гарантия: | 1 год |
| Максимальн Таблица Нагрузка (kg): | 400 кг | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | Изготовленные на заказ |
| Рельсы по оси X/Y: | Линейные рельсы | Железная дорожка Z-оси: | Сползать рельс |
| Бренд шарового винта: | Тайвань Hiwin | T-слоты: | 5-18-80 |
| Скорость резки: | 0-10 м/мин | Быстрая скорость подачи: | 48/48/15 м/мин |
| Стиль ATC: | Тип диска | Емкость ATC: | 24инструменты |
| Силовое питание: | 18ква | После гарантийного обслуживания: | Видеотехническая поддержка, онлайн-поддержка, запасные части, обслуживание и ремонт на местах |
| Местное место обслуживания: | Канада, США, Италия, Франция, Германия, Мексика, Россия, Австралия, Чили, Румыния, Украина, Узбекист | Состояние: | новые |
| Применимые отрасли: | Машиностроительные цеха, бытовое пользование, энергетика и горнодобывающая промышленность | Местонахождение выставочного зала: | Канада, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Чили, Украина, Узб |
| Основные компоненты: | Подшипник, мотор, ПЛК, система CNC | Перемещение таблицы (mm): | 700/450 мм |
| Год: | 2021 | Порт: | Китайский порт |
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC650L | ||
Тип направляющей оси X/Y/Z | / | X/Y: линейная проводная рельса, Z: скользящая проводная рельса | ||
Мощность | ||||
Поездка по оси Х | мм | 700 | ||
Поездка по оси Y | мм | 450 | ||
Поездка по оси Z | мм | 450 | ||
Таблица | ||||
Размер стола | мм | 1000×420 | ||
Грузоподъемность | в кг | 400 | ||
Т-слоты (No./width/pitch) | мм | 5-18-80 | ||
Расстояние между носом шпинделя и центром стола | мм | 130 - 630 | ||
Свинцовый | ||||
Расстояние от центра шпинделя до колонны | мм | 495 | ||
Конусовая вертикаль шпинделя | / | BT2 - - - - - - - - - - | ||
Скорость вращения шпинделя | r/min | 8000 | ||
Основная мощность двигателя | КВ | 7.5/11 | ||
3 оси (X/Y/Z) | ||||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 | ||
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 | ||
Скорость быстрого питания по оси X/Y/Z | м/мин | 48/48/15 | ||
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 | ||
Точность | ||||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 | ||
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.006 | ||
Журнал инструментов (ATC) | ||||
Стиль ATC | / | Диск | ||
Способность ATC | инструменты | 24 | ||
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 | ||
Максимальная масса инструмента | в кг | 8 | ||
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) | ||
Максимальная длина инструмента | мм | 300 | ||
Прочие | ||||
Электрическое питание | КВА | 18 | ||
Требуется давление воздуха | в кг/см2 | 6-8 | ||
Система балансировки Z-оси | / | Тяжелое литье | ||
Машины | в кг | 3500 | ||
Общие размеры (LxWxH) | мм | 2400х1900х2400 | ||
Система с ЧПУ | / | FANUC/MITSUBISHI | ||
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
