Оборудована 4-й осью для обработки круглых деталей.
Оборудована крутящимся столом NC типа колыбели оси B+C.
Оборудована вращающимся столом NC по оси A+C.
Оборудовано вращающейся головой (ось B) + вращающимся столом NC (ось C).
 |

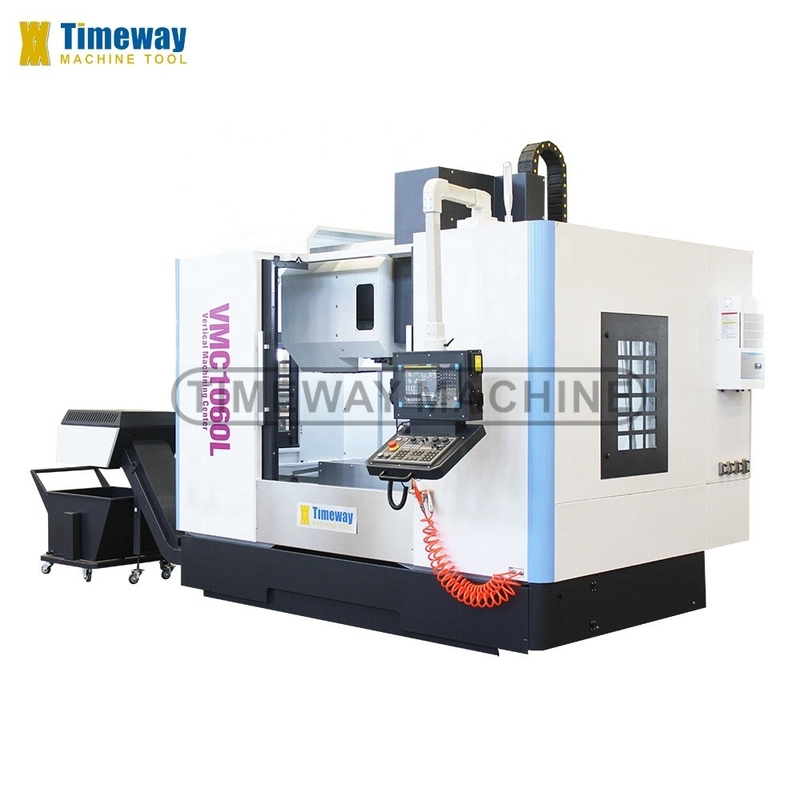

Timeway Machine Center 4-осевая вертикальная CNC фрезерная машина с FANUC или SIEMENS CNC Syste
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $70,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет |
| Поставка способности: | 150 набор/наборов в Год |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 3820x2600x3100 мм | Масса (T): | 10 Т |
| Размер стола (мм): | 1360х700 | Система управления с ЧПУ: | FANUC, MITSUBISHI, Siemens |
| Количество осей: | 3, 4, 5 | Проезд стола (X) (мм): | 1200 |
| Проезд стола (Y) (мм): | 700 | Перемещение стола (Z) (мм): | 700 |
| Точность позиционирования (мм): | ±0.008 | Повторяемость (X/Y/Z) (мм): | ±0.005 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 6000 оборотов в час | Мощность спиндового двигателя ((kW): | 15/18.5 |
| Максимальн Таблица Нагрузка (kg): | 1200 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Гибкое производство | Гарантия: | один год |
| Напряжение: | 380В/50Гц | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Цвет: | В соответствии с требованиями клиента |
| Размер таблицы: | 1360x700 мм | Номер оси: | 5 |
| Путешествия по оси Х: | 1200 | Перемещение Y-osи: | 700 |
| Наименование продукта: | 5-осевая фрезерная машина с ЧПУ | Тип машины: | Вертикальная филировальная машина Cnc |
| Тип продукции: | Машины для фрезования с ЧПУ | Ключевые слова: | Фрезерный станок с пятиосной механикой |
| Имя: | Фрезерные станки для металлов | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, фабрика продуктов питания и напитков, ресторан, |
| Местонахождение выставочного зала: | Канада, Италия, Франция, Бразилия, Мексика, Россия, Румыния, Австралия | Быстрая скорость подачи ((m/min): | 24/24/15 |
| Основные компоненты: | Система ЧПУ | ||
Характер продукции

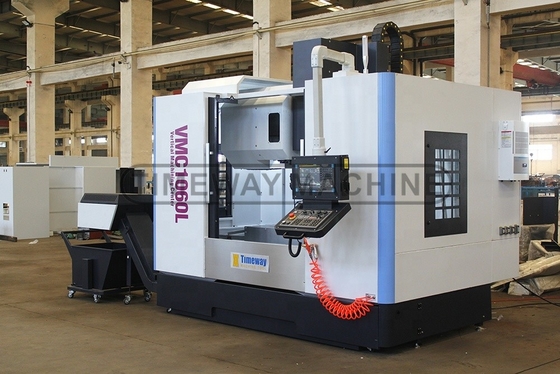

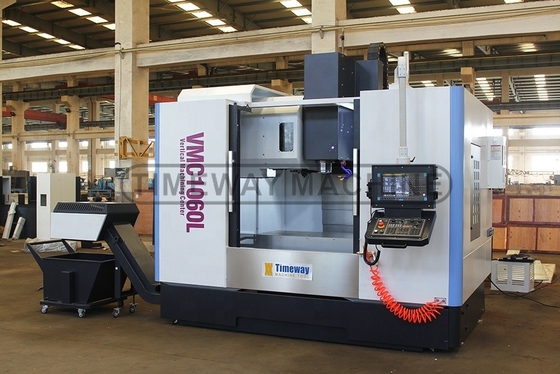

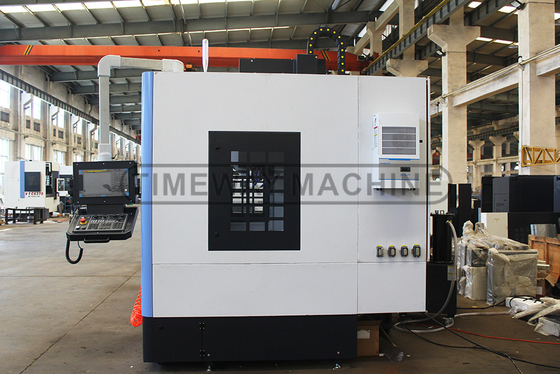

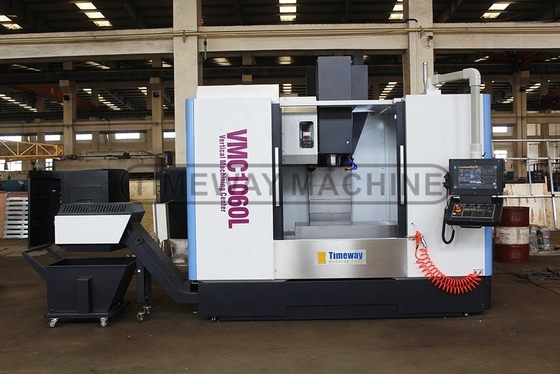

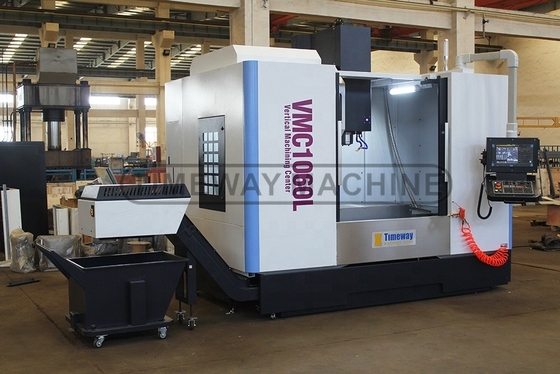

Центр вертикальной обработки с ЧПУ
Описание продукции
Приложения вертикального станка обработки:
Вертикальный фрезерный центр серии VMC - это вертикальный центр обработки, управляемый CNC FANUC или SIEMENS (устройство компьютерного цифрового управления) и выполняющий обработку резки.Он может проводить бурение, прослушивание и фрезирование; он может решить обработку сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC1270L |
Тип направляющей оси X/Y/Z | / | X/Y: линейная проводная рельса, Z: скользящая проводная рельса |
Мощность | ||
Поездка по оси Х | мм | 1200 |
Поездка по оси Y | мм | 700 |
Поездка по оси Z | мм | 700 |
Таблица | ||
Размер стола | мм | 1360×700 |
Грузоподъемность | в кг | 1200 |
Т-слоты (No./width/pitch) | мм | 5-18-152.5 |
Расстояние между носом шпинделя и центром стола | мм | 140-840 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 785 |
Конусовая вертикаль шпинделя | / | BT1 - - - |
Скорость вращения шпинделя | r/min | 6000 |
Основная мощность двигателя | КВ | 15/18.5 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 3/3/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β22/β22/β30 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/15 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.006 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 2.4 |
Максимальная масса инструмента | в кг | 18 |
Максимальный диаметр инструмента | мм | Φ112/Φ200 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 30 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Тяжелое литье |
Машины | в кг | 10000 |
Общие размеры (LxWxH) | мм | 3820 × 2600 × 3100 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT50 шпиндель, 6000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Тайвань большой крутящий момент BT50 шпиндель с скоростью 6000 вращений в минуту.
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Положительные отзывы клиентов
Введение компании
Производственный дисплей:
Текст Введение:
Профиль компании:
Timeway Machine Tool Co., Ltd является профессиональным предприятием по производству инструментов, основные продукты включают станки, фрезерные машины, шлифовальные машины и т. Д.,и в соответствии с потребностями клиента мы также можем проектировать и производить различные специальные машины, чтобы предоставить услуги по модернизации и трансформации относительной технологии в области инструментальных машин.
Наш завод был основан в 2014 году. У него есть профессиональные техники, команда исследований и разработок, производит и продает оборудование CNC и предоставляет профессиональные индивидуальные услуги.Наши продукты широко используются в обработке форм, 3C продуктов, сельскохозяйственной техники, нефтегазовой техники, обработки автозапчастей, аэрокосмической промышленности и т. д., продавая более 60 стран и регионов в стране и за рубежом.
Частые вопросы
Вопрос: Почему вы выбрали Timeway Machine?
A: 1. Высокое качество с конкурентоспособной ценой; 2. Профессиональная команда исследований и разработок и 25-летний опыт экспорта; 3. Экспортировано более 60 стран; 4. Сертификаты CE, ISO; 5.24-часовой онлайн-сервис (Skype), WhatsApp, Wechat, Trademanager); 6. 12 месяцев гарантии качества; 7. Зарубежные инженеры доступны для решения проблем;Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.Вопрос: каков MOQ?A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)Вопрос: Что насчет условий оплаты?Ответ: (1) T/T с 30% авансовым платежом и 70% балансовым платежом перед отправкой; (2) Необратимый LC на месте; (3) Western Union, MoneyGram и т.д.Вопрос: Как насчет гарантии?О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
