1Оптимальная поддержка шпинделя.
2. Использовать для отсчета классическую структуру вертикальной координатной сверты, имеют лучшую жесткость шпинделя.
3. CNC вращающийся свинг рабочий стол реализовать структуру двойной стены поддержки.

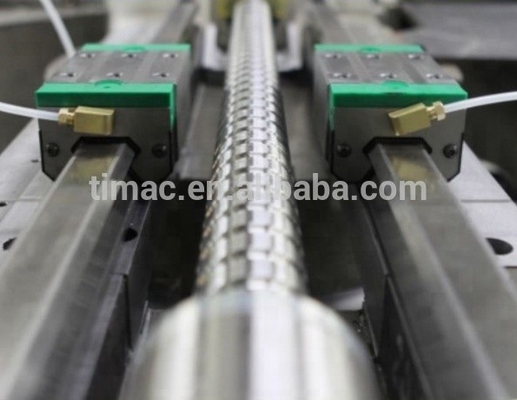

4. Y-ось принимает четыре направляющих пути в качестве поддержки и основного привода, расположенного в центре.

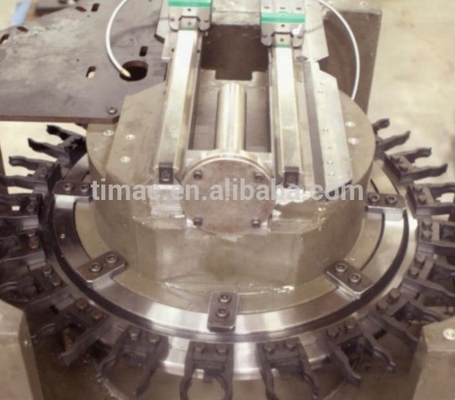

5. круглый инструментальный журнал в сочетании с цепным ложем станка, простая структура и экономия места.
 |

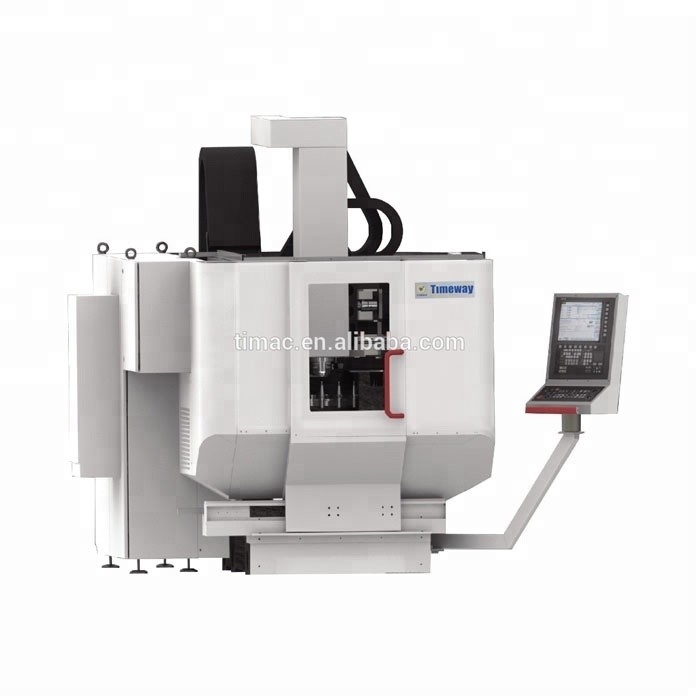

16кВт Китайский GNC61CNC Система CNC Пять осей Вертикальный центр обработки для скоростной резки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC TIMEWAY |
| Сертификация: | ISO CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $250,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет |
| Поставка способности: | 100 комплектов/сети в год |
|
Подробная информация |
|||
| Состояние: | новые | Число шпинделей: | Одинокий |
|---|---|---|---|
| Тип: | Вертикальная | Размер ((L*W*H): | 2500*4200*2400 мм |
| Масса (T): | 4 Т | Размер стола (мм): | Прочие |
| Количество осей: | 3, 4, 5 | Проезд стола (X) (мм): | 400 |
| Проезд стола (Y) (мм): | 380 | Перемещение стола (Z) (мм): | 350 |
| Точность позиционирования (мм): | Прочие | Повторяемость (X/Y/Z) (мм): | Прочие |
| Диапазон скорости шпинделя ((r.p.m): | 0 - 20000 оборотов в час | Мощность спиндового двигателя ((kW): | 16.7.5 |
| Максимальн Таблица Нагрузка (kg): | 500 кг | Минуты смены инструмента: | 2 |
| Пропускная способность инструментального магазина: | 22 | Ключевые точки продаж: | Автоматический |
| Гарантия: | 1 год | Напряжение: | 380В/50Гц |
| Вид сбыта: | Горячий продукт 2021 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Размер таблицы: | Прочие | Цвет: | В соответствии с требованиями клиента |
| диаметр worktable: | 450 мм | Скорость вращения шпинделя: | 16000rpm |
| Поездка по оси X/Y/Z: | 400/380/350 мм | Скорость по оси A: | 30 оборотов в минуту |
| Скорость по оси С: | 80RPM | Система ЧПУ: | Китайская система GNC61CNC |
| Номер оси: | 5 | Применимые отрасли: | Производственные предприятия, прочие |
| Местонахождение выставочного зала: | Саудовская Аравия, Мексика, Таиланд, Аргентина, Алжир, Малайзия | Основные компоненты: | Мотор |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукта
Пятиосный вертикальный ЦНЦ-оборудование
Преимущества машинного инструмента
1Улучшенная структура порта и конструкция всей машины.
2- Примите искусственное лиданное тело кровати.
3Технология прямого привода гарантирует лучшую динамическую реакцию.
4Двигается в центре тяжести.
5Линейная ось скорость быстрого питания 60 м/мин.
6Техническая реакция высокой динамики
7Более высокая точность, более высокая эффективность обработки.
8- Загрузка в журнале инструментов, время смены инструментов короткое.
9. высокоскоростной оси C реализовать фрезерной и поворотной функции соединения.
10Аксный угол вращения: от -130 до +130 градусов.
11Интеллектуальное питание, экономия энергии на 20% в течение срока службы.
2- Примите искусственное лиданное тело кровати.
3Технология прямого привода гарантирует лучшую динамическую реакцию.
4Двигается в центре тяжести.
5Линейная ось скорость быстрого питания 60 м/мин.
6Техническая реакция высокой динамики
7Более высокая точность, более высокая эффективность обработки.
8- Загрузка в журнале инструментов, время смены инструментов короткое.
9. высокоскоростной оси C реализовать фрезерной и поворотной функции соединения.
10Аксный угол вращения: от -130 до +130 градусов.
11Интеллектуальное питание, экономия энергии на 20% в течение срока службы.
Спецификация
Спецификации | Объекты | FMC-400 | ||
Ось A | Тип привода | Прямая приводная система с двигателем крутящего момента | ||
Крутящий момент привода S1/S6 | N.m. | 689/1250 ((одноприводный) (одноприводный) | ||
С-ось | Тип привода | Прямой привод двигателем с крутящим моментом | ||
Крутящий момент привода S1/S6 | N.m. | 315/582 | ||
Максимальная скорость подачи | Ось X/Y/Z | м/мин | 40; 48 | |
Ось A | обороты в минуту | 30 | ||
С-ось | обороты в минуту | 80 | ||
Минимальная установка | Ось X/Y/Z | Ну, да. | 1; 0.1 | |
С-ось | ° | 00,001°; 0,0001° | ||
Точность позиционирования | Ось X/Y/Z | Ну, да. | 8; 5 | |
Ось A/C | " | 8; 5 | ||
Точность перенастройки | Ось X/Y/Z | Ну, да. | 5; 3 | |
Ось A/C | " | 5; 3 | ||
Система с ЧПУ | Модель | Система с ЧПУ GNC61 | ||
Примечания: серии станков также имеют 600Series; 800Series; 1250Series. Среди серии VMC только оснащена осью X/Y/Z, без оси A/C. Стандарт серии FMC-T:Электрический шпиндель с блокировкой и высокой скоростью на оси С. но FMC серии электрический шпиндель без блокировки и C-оси низкой скорости. В соответствии с требованиями клиента, мы можем предоставить различные спецификации вращающийся рабочий стол.
Основное исполнение
Улучшенная конструкция панцирной рамы и структуры всей машины
Искусственный корпус кровати Lidan
1Коэффициент теплового расширения составляет только 1/20 от литого железа, меньшая ошибка тепловой деформации.
2Искусственная лидановая амортизация в шесть раз выше, чем чугунная, лучшая вибрационная производительность.
3После формирования, значительно сэкономить время и стоимость последующей обработки.
4Производственный процесс отверждения при комнатной температуре, выбор высокоточных материалов для постельных станков.
2Искусственная лидановая амортизация в шесть раз выше, чем чугунная, лучшая вибрационная производительность.
3После формирования, значительно сэкономить время и стоимость последующей обработки.
4Производственный процесс отверждения при комнатной температуре, выбор высокоточных материалов для постельных станков.
Технология прямого привода
1Хорошая способность к динамическому реагированию
2. без реакции, без механического износа трансмиссии
3. Через крутящий момент двигателя как вращающейся координаты основной технологии привода
4FMC-400 и FMC-400T C-оси соответственно оснащены низкой/высокой скорости крутящего момента-мотор, так что может высокоточное завершение
фрезы и поворота.
2. без реакции, без механического износа трансмиссии
3. Через крутящий момент двигателя как вращающейся координаты основной технологии привода
4FMC-400 и FMC-400T C-оси соответственно оснащены низкой/высокой скорости крутящего момента-мотор, так что может высокоточное завершение
фрезы и поворота.

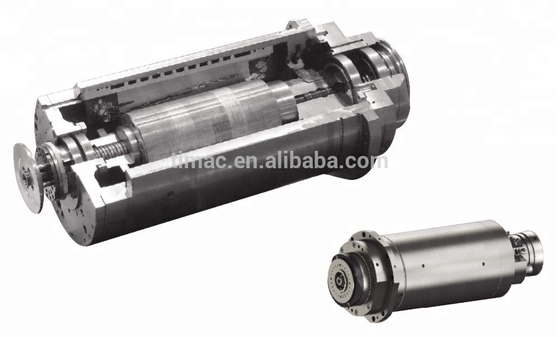

Электрический шпиндель
1. Фрезерный электрический шпиндель является одной из ключевых частей центра обработки, серийный шпиндель является высокоскоростным, точным, высоко жестким и
электрический шпиндель большой мощности (необязательное фрезирование и поворотное электрическое шпиндель с блокировкой шпинделя и функцией поворота).
2Он подходит для высокоэффективной точной обработки аэрокосмической области, комплексных частей тела, авиационных двигателей.
части коробки, части спиральных зонтиков и части форм.
электрический шпиндель большой мощности (необязательное фрезирование и поворотное электрическое шпиндель с блокировкой шпинделя и функцией поворота).
2Он подходит для высокоэффективной точной обработки аэрокосмической области, комплексных частей тела, авиационных двигателей.
части коробки, части спиральных зонтиков и части форм.

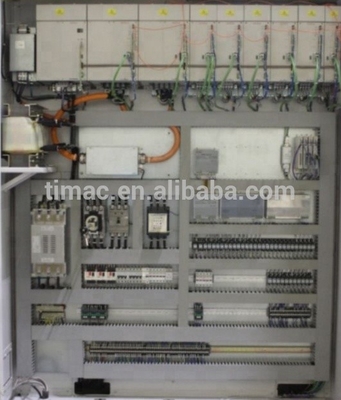

Преимущества системы ЦНК
1. Идеальная пятиосевая технология ((RTCP, наклонная плоскость обработки)
2Высокоскоростное взаимодействие информации.
3Высокое разрешение, высокоточное частотное управление.
4Точное восприятие положения или угла.
5- Технология управления многоканалом.
6Системы поддерживают беспроводный доступ к зондам и инструментам.
7Функция компенсации ошибок: двунаправленная компенсация продольного расстояния, компенсация линейности (включая каждое отклонение)
компенсации) и вертикальной степени компенсации и т.д.
8Вторичная разработка и офлайн 3D-симуляция.
2Высокоскоростное взаимодействие информации.
3Высокое разрешение, высокоточное частотное управление.
4Точное восприятие положения или угла.
5- Технология управления многоканалом.
6Системы поддерживают беспроводный доступ к зондам и инструментам.
7Функция компенсации ошибок: двунаправленная компенсация продольного расстояния, компенсация линейности (включая каждое отклонение)
компенсации) и вертикальной степени компенсации и т.д.
8Вторичная разработка и офлайн 3D-симуляция.
