5 Оси Металлическая CNC фрезерная машина Fanuc Обработка центр с 1400 кг Макс. Нагрузка стола
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC, TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $330,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет |
| Поставка способности: | 100 комплектов/сети в год |
|
Подробная информация |
|||
| Состояние: | новые | Число шпинделей: | Двойняшка |
|---|---|---|---|
| Тип: | Вертикальная | Размер ((L*W*H): | 3100*4970*3030 мм |
| Масса (T): | 15 t | Размер стола (мм): | Прочие |
| Система управления с ЧПУ: | GSK, FANUC, KND, Сименс | Количество осей: | 3 |
| Проезд стола (X) (мм): | 900 | Проезд стола (Y) (мм): | 800 |
| Перемещение стола (Z) (мм): | 540 | Точность позиционирования (мм): | ±0.008 |
| Повторяемость (X/Y/Z) (мм): | ±0.005 | Диапазон скорости шпинделя ((r.p.m): | 20 - 12000 оборотов в час |
| Мощность спиндового двигателя ((kW): | 30 | Максимальн Таблица Нагрузка (kg): | 1400 кг |
| Минуты смены инструмента: | 7 | Пропускная способность инструментального магазина: | 32 |
| Ключевые точки продаж: | Автоматический | Гарантия: | один год |
| Напряжение: | 380В/50Гц | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 2 года | диаметр worktable: | 800 мм |
| Максимальная масса заготовки: | 1400 кг | Скорость вращения шпинделя: | 12000RPM |
| Угол вращения оси С: | любой 360° | Поездка по оси X/Y/Z: | 900/800/540 мм |
| Скорость по оси A: | 30 оборотов в минуту | Скорость по оси С: | 600 об/мин |
| Система ЧПУ: | Китайская система GNC61CNC | Вес: | 15000kg |
| Сила: | 30 кВт ((шпиндель) | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные заводы, фабрики пищевых продукт |
| Местонахождение выставочного зала: | Канада, Турция, США, Германия, Бразилия, Индонезия, Бангладеш, Южная Африка | Основные компоненты: | Подшипник |
Характер продукции

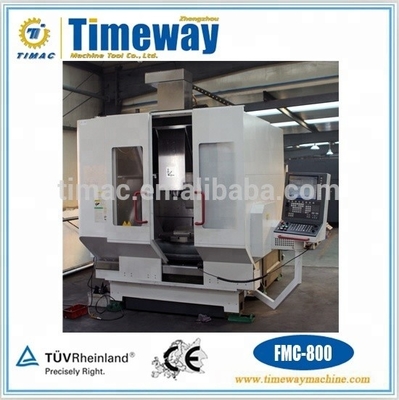

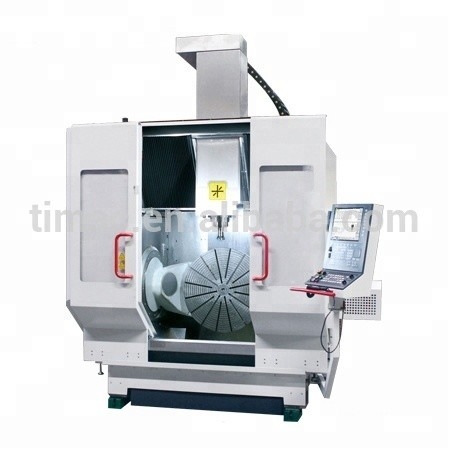

Пятиосный вертикальный станкообрабатывающий центр с поворотом
VMC-800 FMC-800 FMC-800T
Преимущества машинного инструмента
1Улучшенная структура порта и конструкция всей машины.
2- Примите искусственное лиданное тело кровати.
3Технология прямого привода гарантирует лучшую динамическую реакцию.
4Двигается в центре тяжести.
5Линейная ось скорость быстрого питания 60 м/мин.
6Техническая реакция высокой динамики
7Более высокая точность, более высокая эффективность обработки.
8- Загрузка в журнале инструментов, время смены инструментов короткое.
9. высокоскоростной оси C реализовать фрезерной и поворотной функции соединения.
10Аксный угол вращения: от -130 до +130 градусов.
11Интеллектуальное питание, экономия энергии на 20% в течение срока службы.
Преимущества системы ЦНК
1. Идеальная пятиосевая технология ((RTCP, наклонная плоскость обработки)
2Высокоскоростное взаимодействие информации.
3Высокое разрешение, высокоточное частотное управление.
4Точное восприятие положения или угла.
5- Технология управления многоканалом.
6Системы поддерживают беспроводный доступ к зондам и инструментам.
7Функция компенсации ошибок: двунаправленная компенсация наклона, компенсация линейности (включая каждую компенсацию отклонения) и вертикальная степень компенсации и т.д.
8Вторичная разработка и офлайн 3D-симуляция.
Производительность и особенности

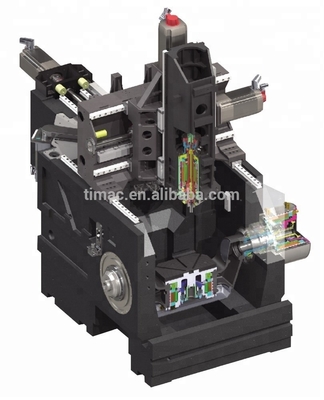

Улучшенная конструкция панцирной рамы и структуры всей машины
1Оптимальная поддержка шпинделя.
2. Использовать для отсчета классическую структуру вертикальной координатной сверты, имеют лучшую жесткость шпинделя.
3. CNC вращающийся свинг рабочий стол реализовать структуру двойной стены поддержки.
4. Y-ось принимает четыре направляющих пути в качестве поддержки и основного привода, расположенного в центре.
5. круглый инструментальный журнал в сочетании с цепным ложем станка, простая структура и экономия места.
Искусственный корпус кровати Lidan
1Коэффициент теплового расширения составляет только 1/20 от литого железа, меньшая ошибка тепловой деформации.
2Искусственная лидановая амортизация в шесть раз выше, чем чугунная, лучшая вибрационная производительность.
3После формирования, значительно сэкономить время и стоимость последующей обработки.
4Производственный процесс отверждения при комнатной температуре, выбор высокоточных материалов для постельных станков.
Технология прямого привода
1Хорошая способность к динамическому реагированию
2. без реакции, без механического износа трансмиссии
3. Через крутящий момент двигателя как вращающейся координаты основной технологии привода
4. FMC-800 и FMC-400T C-оси соответственно оснащены низкой / высокой скорости крутящего момента-мотор, так что может высокоточное завершение фрезирования и поворота.
Движение в центре тяжести
1Сильнее и стабильнее.
2. крутящийся стол типа колыбели с приводом центра тяжести.
3Эффективно сдерживать вибрацию, чтобы избежать негативных реакций.
4Для обеспечения пользователей идеальной производительностью обработки.
Технология высокодинамической реакции
1Дизайн динамической оптимизации производительности станка-инструмента в движущихся частях.
2. Придает большое значение конструкции высокой жесткости и легкого веса, мощности соответствия механических движущихся частей.
3. опциональные многообразные функциональные части, для оптимизации движущихся координат параметров.
4Динамическая производительность станка соответствует требованиям пользователя.
Использование анализа конечных элементов для вспомогательной разработки продуктов
1На основе трехмерной модели, для моделирования статической нагрузки и динамической работы.
2Симуляция и коррекция конструкции много раз, стремление каждой части машины достичь идеальных статических и динамических характеристик, чтобы обеспечить полную жесткость станка.
3На прототипе машины, экспериментальный и модальный анализ.
Электрический шпиндель
1. Фрезерный электрический шпиндель является одной из ключевых частей центра обработки, серийный шпиндель является высокоскоростным, точным,электрический шпиндель высокой жесткости и большой мощности (необязательное фрезирование и поворотное электрическое шпиндель с блокировкой шпинделя и функцией поворота).
2. о высокоскоростном надежности шпинделя и точности стабильности станков и т.д.конструкция оптимизации конструкции электрического охлаждения и смазки шпинда; Технология надежности механизма зажима инструмента HSK; Технология точного управления и точной стабильности; Единые и комплексные технологии мониторинга производительности моторизованного шпинделя;Ключевая технология производства технология точного обработки и сборки реализовать стабильное массовое производство.
3Он подходит для высокоэффективной точной обработки интегральных деталей аэрокосмической области, сложных деталей корпуса, деталей коробки авиационного двигателя, деталей спиральных зонтиков и деталей форм.
Технический параметр
| Спецификации | Объекты | VMC800 | FMC800 | FMC800T (с поворотом) | |
| Мощность | Максимальный вращающийся диаметр заготовки | мм | - | Φ1100 | Φ1100 |
| Максимальная ширина фрезы | мм | 1140*806 | 800 | 800 | |
| Максимальная высота фрезы | мм | 540 | 540 | 540 | |
| Диаметр рабочего стола | мм | 1140*806 | Φ800; Φ625 | Φ800; Φ625 | |
| Максимальная масса заготовки | в кг | 1400 | 1400 | 1400; 700 (с поворота) | |
| Путешествия | Поездка по оси X/Y/Z | мм | 1100/800/540 | 900/800/540 | 900/800/540 |
| Диапазон угла вращения оси A | ° | - | -130°- +130° | -130°- +130° | |
| Диапазон угла вращения оси С | ° | - | Любой угол | Любой угол | |
| Свинцовый | Макс. крутящий момент шпинда | N.m. | 84/125; 115.5/183 | 84/125; 115.5/183 | 84/125; 115.5/183 |
| Максимальная скорость вращения шпинделя | обороты в минуту | 12000; 10000 | 12000; 10000 | 12000; 10000 | |
| Номинальная мощность двигателя шпинделя | КВ | 30; 24 | 30; 24 | 30; 24 | |
| Тип ствола инструмента |
| HSK-A63 | HSK-A63 | HSK-A63 | |
| Центр инструментов из воды |
| Необязательно | Необязательно | Необязательно | |
| направленный шпиндель |
| Да, да. | Да, да. | Да, да. | |
| Замок позиционирования |
| Нет, нет. | Нет, нет. | Да, да. | |
| Ось A | Тип привода |
| - | Прямой привод двигателем с крутящим моментом | Прямой привод двигателем с крутящим моментом |
| Крутящий момент привода S1/S6 | N.m. | - | 2700 ((одноприводный) | 2700 ((одноприводный) | |
| С-ось | Тип привода |
| - | Прямой привод двигателем с крутящим моментом | Прямой привод двигателем с крутящим моментом |
| Крутящий момент привода S1/S6 | N.m. | - | 1240/2300 | 1490/1960 гг. | |
| Максимальная скорость подачи | Ось X/Y/Z | м/мин | 48; 60 | 48; 60 | 48; 60 |
| Ось A | обороты в минуту | - | 30 | 30 | |
| С-ось | обороты в минуту | - | 75 | 600 | |
| Минимальная установка | Ось X/Y/Z | Ну, да. | 1; 0.1 | 1; 0.1 | 1; 0.1 |
| С-ось | ° | - | 00,001°; 0,0001° | 00,001°; 0,0001° | |
| Полное управление в замкнутом цикле | Ось X/Y/Z |
| Стандартный | Стандартный | Стандартный |
| Ось A/C |
| - | Стандартный | Стандартный | |
| Точность позиционирования | Ось X/Y/Z | Ну, да. | 8; 5 | 8; 5 | 8; 5 |
| Ось A/C | " | - | 8; 5 | 8; 5 | |
| Точность перенастройки | Ось X/Y/Z | Ну, да. | 5; 3 | 5; 3 | 5; 3 |
| Ось A/C | " | - | 5; 3 | 5; 3 | |
| Журнал для инструментов | Мощность |
| 36 | 36 | 36 |
| Максимальный диаметр инструмента | мм | Φ125 | Φ125 | Φ125 | |
| Максимальная длина инструмента | мм | 230 | 230 | 230 | |
| Максимальная масса инструмента | в кг | 10 | 10 | 10 | |
| Аксессуары | Главная габаритная головка беспроводной заготовки | Ну, да. | ±3 ((Точность перенастройки) | ||
| Измеритель установки инструмента | Ну, да. | ±3 ((Точность перенастройки) | |||
| Машины | Северо-запад | в кг | 14000 | 15000 | 15000 |
| Система с ЧПУ | Модель |
| Система с ЧПУ GNC61
| ||
Примечания: серии станков также имеют 400Series; 600Series; 1250Series. Среди серии VMC только оснащена осью X/Y/Z, без оси A/C. Стандарт серии FMC-T:Электрический шпиндель с блокировкой и высокой скоростью на оси С. но FMC серии электрический шпиндель без блокировки и C-оси низкой скорости. В соответствии с требованиями клиента, мы можем предоставить различные спецификации вращающийся рабочий стол.

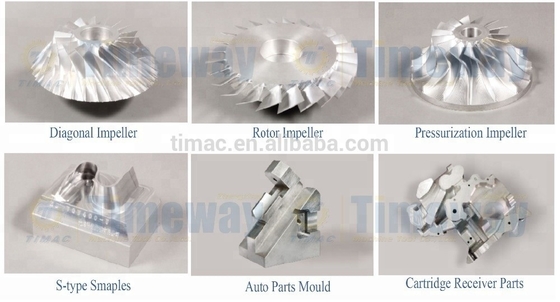

Типичные примеры
Рабочие картинки
Диаграмма скорости, мощности и крутящего момента
Серия 800
| Шпиндель серии 800 | |
| Шпиндель серии 800 | |
Площадь пола
Вид плана ((мм)
| Модель | FMC400 | FMC600 | FMC800 | FMC1250 |
| V-01 | 2882 | 3320 | 3745 | 4125 |
| V-02 | 2003 | 2414 | 2788 | 3005 |
| V-03 | 1800 | 2279 | 2751 | 2980 |
| V-04 | 4200 | 4655 | 4970 | 5320 |
| V-05 | 1400 | 1560 | 1700 | 1900 |
| V-06 | R1400 | R1420 | R1440 | R1520 |
| V-07 | R325 | R325 | R325 | R325 |
| V-08 | 235 | 245 | 265 | 280 |
| V-09 | 650 | 650 | 800 | 800 |
| V-10 | 650 | 650 | 800 | 800 |
| V-11 | 420 | 635 | 900 | 1350 |
Вид спереди ((MM))
| Модель | FMC400 | FMC600 | FMC800 | FMC1250 |
| F-01 | 2388.5 | 2648.5 | 3028.5 | 3325 |
| F-02 | 1732.5 | 2075 | 2400 | 2705 |
| F-03 | 1640 | 1682 | 1706 | 1752 |
| F-04 | 240*120*100 | 240*120*100 | 280*130*75 | 280*130*100 |
