* Машина подходит для обработки крупных и тонких и тяжелых нерегулярных деталей; нет ошибки округлости деталей из-за инерции веса, чтобы обеспечить точность округлости деталей.Из-за веса заготовки, так что заготовка и фиксация могут обеспечить закрытое, короткое время загрузки и разгрузки заготовки и стабильность.
* Колонна, балка и направляющая рама используют шлифовку после тушения, обладают высокой износостойкостью и продлевают срок службы; уникальный цельный закрытый щит предотвращает обломки и брызги охлаждающей жидкости,достижение целей охраны окружающей среды.
 |
Высокоточная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертикальная вертик
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Timac/Timeway |
| Номер модели: | VLK1600E |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $12,000.00/pieces 1-2 pieces |
|
Подробная информация |
|||
| Тип: | Вертикальная | Максимальная длина заготовки (мм): | 1600 |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Максимальн Вес Workpiece (kg): | 8000 |
| Число шпинделей: | Одинокий | Количество осей: | 2 |
| Проезд (ось X) ((мм): | 1030 мм | Проезд (ось Z) ((мм): | 1000 мм |
| Точность позиционирования (мм): | ±0,002 | Повторяемость (X/Y/Z) (мм): | ±0.001 |
| Размер ((L*W*H): | 5510*3925*4600 мм | Напряжение: | 380V/420V/440V |
| Система управления с ЧПУ: | Фанук | Станции инструментального поста: | 4 |
| Масса (кг): | 15000 | Гарантия: | 1 год, 1 год |
| Ключевые точки продаж: | Автоматический, конкурентоспособная цена, высокий уровень безопасности, высокая точность, экономия э | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Диапазон скорости шпинделя ((r.p.m): | 2 - 200 оборотов в час | Перемещение (Y-osь) (mm): | 1600 mm |
| Свинцовая колючка: | BT14, BT15, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16, BT16 | Крутящий момент: | 17.5 Н.м. |
| Быстрая скорость подачи ((мм/мин): | 0.1 - 2000 мм/мин | Скорость питания (mm/min): | 0.1 - 500 мм/мин |
| Минуты смены инструмента: | 0,7 | CNC или нет: | Машина токарного станка CNC |
| Наименование продукта: | Одноколонная вертикальная станковая станка с ЧПУ | Тип продукции: | Вертикальная машина Cnc |
| Модель: | VLK1600E | Максимальный диаметр колебания: | 1600 мм |
| Максимальн Turning Диаметр: | 1600 мм | Максимум. высота: | 1400 мм |
| Грузоподъемность: | 8000 кг | Основная мощность двигателя: | 37 кВт |
Характер продукции
Описание продукции

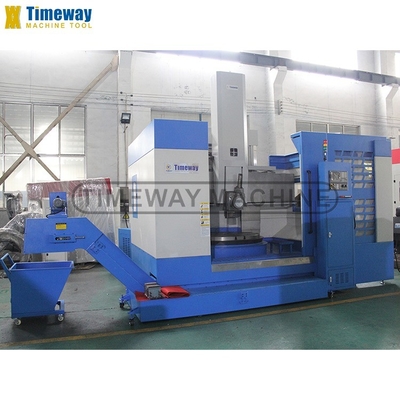

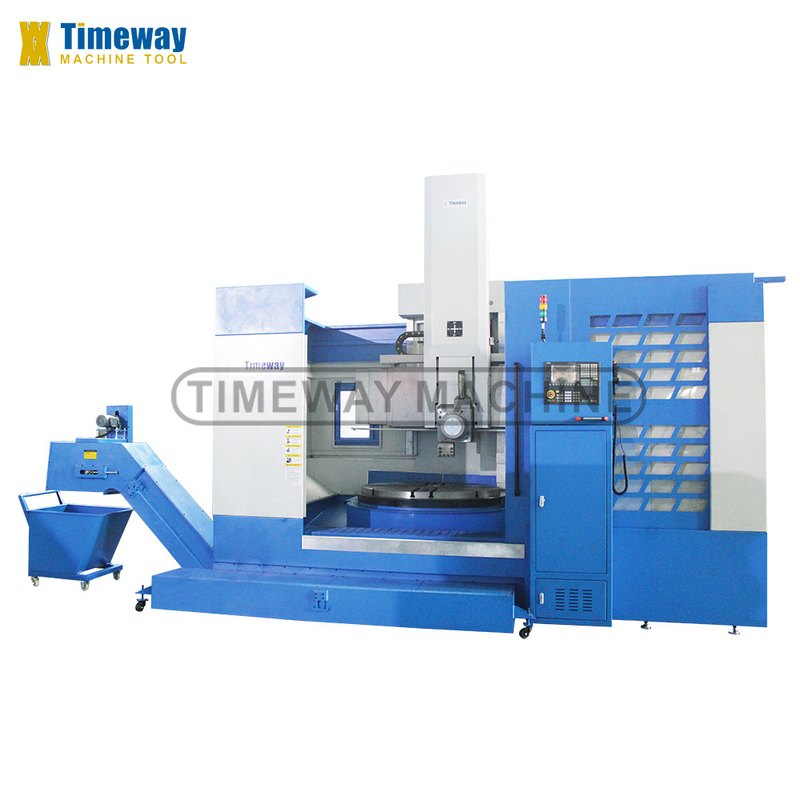

Одноколонный вертикальный CNC-вертокол
VLK800E VLK1250E VLK1600E VLK2000E
Резюме машины
Аксессуары
* Автоматическая система смазки * Полностью закрытый щит * Электрический шкаф с кондиционером * Точный охладитель масла * SIEMENS 808D * Автоматическое удаление чипа (удаление бока) | * SIEMENS 828D * FANUC 0i-TF * специальный светильник |
Спецификация
Спецификации | Единица | VLK800E | VLK1250E | VLK1600E | VLK2000E | |||
Максимальный диаметр вращения | мм | 950 | 1250 | 1600 | 2000 | |||
Максимальный вращающийся диаметр | мм | 800 | 1250 | 1600 | 2000 | |||
Максимальная высота заготовки | мм | 800 | 1000 | 1000 | 1250 | |||
Максимальная масса заготовки | в кг | 2000 | 5000 | 8000 | 12000 | |||
Основная мощность двигателя | КВ | 22 | 22 | 30 | 37 | |||
Диаметр рабочего стола | мм | 800 | 1010 | 1400 | 1800 | |||
Максимальный крутящий момент рабочего стола | KN.m | 10 | 17.5 | 25 | 32 | |||
Диапазон скоростей рабочего стола | обороты в минуту | 2-320 | 1.25-200 | 1-160 | 4-125 | |||
Номер станции инструмента | шт. | 4 | 4 | 4 | 4 | |||
Секция ствола инструмента внешнего поворотного инструмента | мм | 32х40 | 32х40 | 32х40 | 32х40 | |||
Тип привода | - | Электрические | Электрические | Электрические | Электрические | |||
Размер шарового винта на оси X (диаметр x отступ) | мм | 50х10 | 50х10 | 50х10 | 50х10 | |||
Размер шарового винта Z-оси (диаметр x отклонение винта) | мм | 50х10 | 50х10 | 50х10 | 50х10 | |||
Поездка по оси Х | мм | -20 ~ 550 | -20~800 | -20~1030 | -20 ~ 1150 | |||
Поездка по оси Z | мм | 650 | 650 | 800 | 800 | |||
Диапазон питания ((X/Z) | мм | 0.1-500 | 0.1-500 | 0.1-500 | 0.1-500 | |||
Быстрая скорость подачи | мм/мин | 2000 | 2000 | 2000 | 2000 | |||
Система с ЧПУ | - | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | SIEMENS 808D | |||
Крутящий момент сервомотора ((X/Z) | N.m. | 11/11 | 11/11 | "Слушай, что я говорю!" 15/11 | "Слушай, что я говорю!" 15/11 | |||
Мощность | Ква | 30 | 37 | 45 | 52 | |||
Чистая масса машины | в кг | 8500 | 11000 | 14500 | 18500 | |||
Размер машины (LxWxH) | см | 430х238х429 | 478х257х440 | 563x301x466 | 580х368х494 | |||
Конвейер с щебнями | - | Тип цепи | Тип цепи | Тип цепи | Тип цепи | |||
Стандартный | - | Автоматическая система смазки, полная закрытая охрана, кондиционер, охладитель масла | ||||||
Необязательно | - | SIEMENS 828D, FANUC 0i-TF, специальный светильник | ||||||
Подробная информация о машине
1Серия CNC одноколонный вертикальный токарный станк спроектирована путем поглощения современных передовых методов проектирования и производства и с использованием метода проектирования оптимизации CAD,Использование новейшей концепции проектирования и оснащение отечественными и зарубежными передовыми функциями. 2. реализовать сильное сокращение на конструкции производительности, рабочий стол избыточный вес нагрузки, машины высокой динамической и статической жесткости, все движение безопасности и стабильности,длительный срок службы и высокая эффективность обработки3. Машина подходит для высокоскоростного резания стали и карбидов, обработки деталей всех черных и цветных металлов и некоторых неметаллических материалов. 4.Машина может завершить процесс грубого и закончить поворота внутри и снаружи цилиндраВ основном машина состоит из колонны, рабочего стола, балки, вертикального столба инструмента, основной трансмиссии,механизм подъема луча, вертикальный механизм подачи инструмента, устройство защиты направляющего луча, полный корпус машины, электрическая система, гидравлическая система, система охлаждения и т.д.
Колонка
Колонка принимает оптимизационный дизайн
конструкция типа коробки и разумное устройство упростителя,
чтобы достичь хорошей тепловой устойчивости, высокой
прочность и высокая жесткость.
использует шлифование после тушения, чтобы улучшить износ
Противодействие и продление срока службы.
принять нержавеющую сталь уплотнительное покрытие для защиты
и уменьшить скорость коррозии.
конструкция типа коробки и разумное устройство упростителя,
чтобы достичь хорошей тепловой устойчивости, высокой
прочность и высокая жесткость.
использует шлифование после тушения, чтобы улучшить износ
Противодействие и продление срока службы.
принять нержавеющую сталь уплотнительное покрытие для защиты
и уменьшить скорость коррозии.
Основа рабочего стола
Основа рабочего стола принимает высокую прочность и высокую
жесткий чугунный материал, для улучшения стабильности и
Уникальная тепловая симметрия.
Структура, преодолеть повышение температуры шпинделя
влияние на точность обработки.
Спиндел оснащен кодировщиком шпинделя, чтобы
реализовать постоянную линейную скорость резания.
жесткий чугунный материал, для улучшения стабильности и
Уникальная тепловая симметрия.
Структура, преодолеть повышение температуры шпинделя
влияние на точность обработки.
Спиндел оснащен кодировщиком шпинделя, чтобы
реализовать постоянную линейную скорость резания.
Рабочий стол
Рабочий стол использует высокую прочность и высокую жесткость чугунного материала, чтобы улучшить стабильность и поглотить вибрацию.
отделение рабочего стола и основания рабочего стола и двигателя,
в зависимости от привода ремня типа V, максимальный предел снижается
вибрации теплового двигателя напрямую влияют на
точность обработки.
в зависимости от привода ремня типа V, максимальный предел снижается
вибрации теплового двигателя напрямую влияют на
точность обработки.
Электрический шкаф
Электрический шкаф, расположенный непосредственно внутри колонны, поэтому структура более компактна, экономит место. Красивый внешний вид, проводная маркировка ясная и полная, проводка и аккуратный;Подключение электрического шкафа к кроватью принимать специальное соединение кабеля.
Электрический шкаф оборудован кондиционером, безопасностью и стандартом, чтобы обеспечить постоянную температуру контроллера, стабильность контроллера.
Электрический шкаф оборудован кондиционером, безопасностью и стандартом, чтобы обеспечить постоянную температуру контроллера, стабильность контроллера.
Луч
Путеводитель луча имеет очень высокую износостойкость после
Ограничения на выдержку и измельчение, обеспечивающие долгосрочную стабильность и высокую точность обработки.
Горизонтальная ширина направляющей большая с широкой структурой направляющей, шаровой винт в середине направляющей рельсы тщательно решает проблему привода крутящего момента, направляющая рельса принимает направляющую рельсу пастера,хорошие сейсмические характеристики, большая грузоподъемность, снижение коэффициента трения.
Для подъема подъемной балки используются две точки зажима, чтобы обеспечить точность подъемной балки.
Ограничения на выдержку и измельчение, обеспечивающие долгосрочную стабильность и высокую точность обработки.
Горизонтальная ширина направляющей большая с широкой структурой направляющей, шаровой винт в середине направляющей рельсы тщательно решает проблему привода крутящего момента, направляющая рельса принимает направляющую рельсу пастера,хорошие сейсмические характеристики, большая грузоподъемность, снижение коэффициента трения.
Для подъема подъемной балки используются две точки зажима, чтобы обеспечить точность подъемной балки.
Установка шпинделя
Рабочий стол использует интегрированную, высокую жесткость, высокую точность и короткую фиксированную структуру шпинделя,спиндель оснащена набором высокоточных шаровых подшипников и набором двойных рядов коротких цилиндрических роликовых подшипников. компактная конструкция, в то же время несет радиальную нагрузку, осевую нагрузку и момент наклона, и при перегрузке эластичная деформация невелика,Улучшена точность вращения рабочего стола и грузоподъемность.
Электрический инструментальный столб с четырьмя станциями
Высокая точность позиционирования, большая сила зажима, большая грузоподъемность, стабильная и надежная.
Кормовая единица
Горизонтальная подача орудийного столба ((ось X) и вертикальная подача барабана ((ось Z) управляются сервомотором переменного тока через шаровой винт, приводящий редуктор передач,редуктор и винт через гибкое соединение сцепления, высокая эффективность передачи, небольшая ошибка передачи, высокая точность передачи.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Рабочий стол использует интегрированную, высокую жесткость, высокую точность и короткую фиксированную структуру шпинделя,спиндель оснащена набором высокоточных шаровых подшипников и набором двойных рядов коротких цилиндрических роликовых подшипников. компактная конструкция, в то же время несет радиальную нагрузку, осевую нагрузку и момент наклона, и при перегрузке эластичная деформация невелика,Улучшена точность вращения рабочего стола и грузоподъемность.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>Клиенты могут выбрать FANUC, SIEMENS или KND, другие системы CNC.
Я не хочу, чтобы ты был здесь. Я хочу, чтобы ты был здесь.
>>В соответствии со специальными требованиями, вся крышка машины, конвейер чипов.
Наши услуги
1. бесплатная замена деталей, доступных в течение гарантийного периода. стоимость замены деталей, доступных после гарантийного периода.Быстрое реагирование и ответ на технические вопросы в любое время всего срока службы машины. 3. Зарубежный центр после обслуживания доступен в некоторых регионах. 4. Инженер заграничного обслуживания доступен по требованию клиента ((относительные затраты, возникающие за счет клиента).
Введение компании

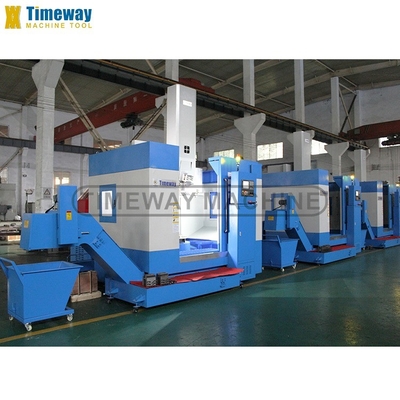

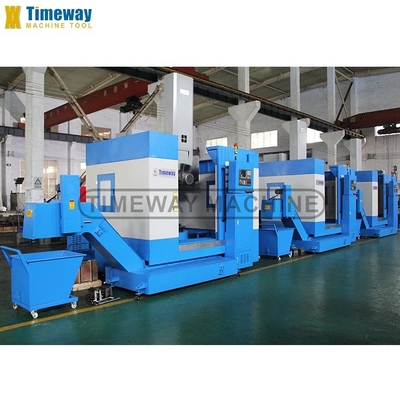

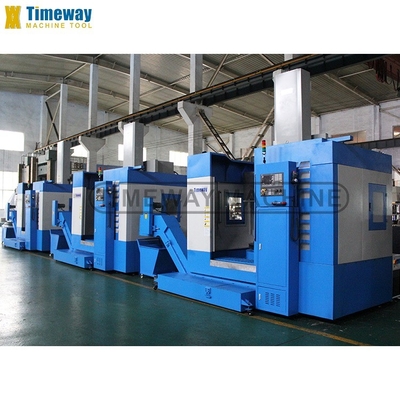

Производственный дисплей:
Профиль завода:
Наш завод был основан в 2014 году. У него есть профессиональные техники, команда исследований и разработок, производит и продает оборудование CNC и предоставляет профессиональные индивидуальные услуги.Наши продукты широко используются в обработке форм, 3C продуктов, сельскохозяйственной техники, нефтегазовой техники, обработки автозапчастей, аэрокосмической промышленности и т. д., продавая более 60 стран и регионов в стране и за рубежом.
Текст Введение:
Профиль компании:
Timeway Machine Tool Co., Ltd является профессиональным предприятием по производству инструментов, основные продукты включают станки, фрезерные машины, шлифовальные машины и т. Д.,и в соответствии с потребностями клиента мы также можем проектировать и производить различные специальные машины, чтобы предоставить услуги по модернизации и трансформации относительной технологии в области инструментальных машин.
Клиент посетил:
До сих пор мы получили много клиентов из-за рубежа, и они все очень довольны нашей компанией и продуктами
Выставки:
С момента создания Министерства внешней торговли мы участвовали в различных отечественных и международных выставках, таких как осенняя Кантонская ярмарка, Пекинская выставка,Шанхайская выставка, Москва, Эфиопия и Россия, и поддерживают долгосрочные дружественные отношения сотрудничества с клиентами выставки.
Частые вопросы
Вопрос: Почему вы выбрали Timeway Machine?
A: 1. Высокое качество с конкурентоспособной ценой; 2. Профессиональная команда исследований и разработок и 25-летний опыт экспорта; 3. Экспортировано более 60 стран; 4. Сертификаты CE, ISO; 5.24-часовой онлайн-сервис (Skype), WhatsApp, Wechat, Trademanager); 6. 12 месяцев гарантии качества; 7. Зарубежные инженеры доступны для решения проблем;Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.Вопрос: каков MOQ?A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)Вопрос: Что насчет условий оплаты?Ответ: (1) T/T с 30% авансовым платежом и 70% балансовым платежом перед отправкой; (2) Необратимый LC на месте; (3) Western Union, MoneyGram и т.д.Вопрос: Как насчет гарантии?О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
