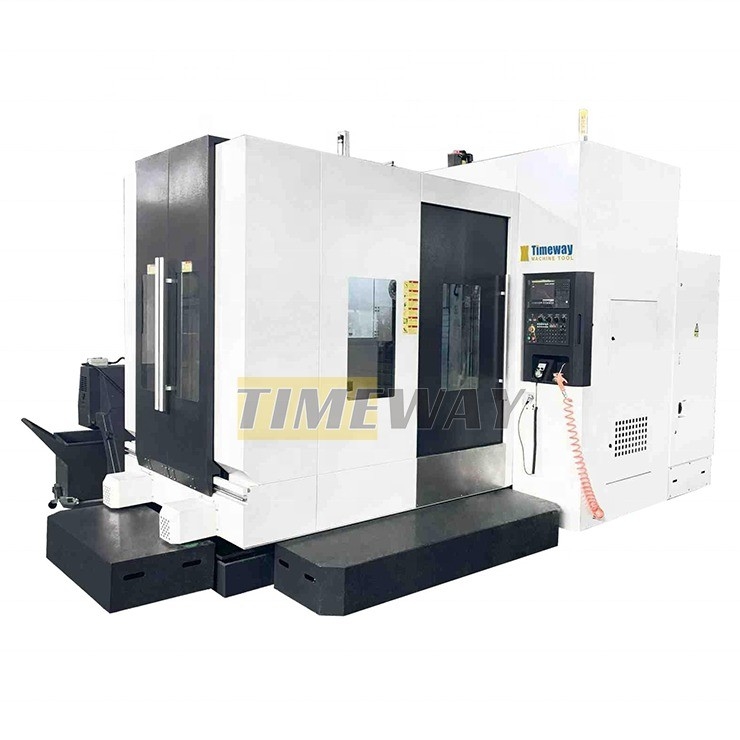

2s Время смены инструмента KND CNC фрезерная машина для металлического горизонтального центра обработки
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $49,998.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Горизонтальные |
| Размер ((L*W*H): | 3500х2900х3280 | Масса (T): | 5,5 t |
| Размер стола (мм): | 500x500 | Система управления с ЧПУ: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Количество осей: | 3 | Проезд стола (X) (мм): | 600 |
| Проезд стола (Y) (мм): | 650 | Перемещение стола (Z) (мм): | 550 |
| Точность позиционирования (мм): | 0.04mm | Повторяемость (X/Y/Z) (мм): | 0,008 |
| Мощность спиндового двигателя ((kW): | 11 | Максимальн Таблица Нагрузка (kg): | 500 кг |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 16, 24 |
| Ключевые точки продаж: | Многофункциональный | Гарантия: | 1 год |
| Напряжение: | Требования клиента | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Размеры для ношения: | 500x500 |
| Индексация рабочих таблиц: | 0,001 | Т-слот рабочего стола (No-sizexdistance): | 5/14/80 |
| Скорость вращения рабочего стола: | 16,6 | Погрузочная способность рабочего стола: | 500 |
| Сила блокировки (35 кг/см2): | 2500 | Поездка по оси X: | 600 |
| Перемещение Y-osи: | 620 | Поездка по оси Z: | 550 |
| Скорость быстрого питания по оси X/Y/Z: | 11/28/18 | Применимые отрасли: | Машиностроительные цехи, производственные предприятия |
| Местонахождение выставочного зала: | Филиппины, Марокко, ОАЭ, Колумбия, Бангладеш | Основные компоненты: | Двигатель |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Спецификация | Единица | HMC500 | HMC630 |
Размеры для ношения | мм | 500х500 | 630x630 |
Номер рабочего стола | шт. | 1 | 1 |
Индексация рабочих таблиц | ° | 00,001° | 00,001° |
Т-слот рабочего стола (No-sizexdistance) | - | 5/14/80 | 5/18/122 |
Скорость вращения рабочего стола | обороты в минуту | 16.6 | 11.1 |
Погрузочная способность рабочего стола | в кг | 500 | 800 |
Сила блокировки (35 кг/см2) | в кг/м | 2500 | 4000 |
Поездка по оси X | мм | 600 | 1200 |
Поездка по оси Y | мм | 620 | 800 |
Поездка по оси Z | мм | 550 | 700 |
Расстояние от центра шпинда до рабочего стола | мм | 150-750 | -60-740 |
Расстояние от носа шпинделя до центра ворот | мм | 150-700 | 215-880 гг. |
Конусовая вертикаль шпинделя | - | BT2 | BT1 |
Максимальная скорость вращения шпинделя | обороты в минуту | 8000 | 6000 |
Стиль/станция ATC | - | 24 (диск) | 24 (диск) |
Максимальный диаметр инструмента | мм | Φ78/Φ125 | Φ78/Φ125 |
Максимальная длина инструмента | мм | 300 | 300 |
Максимальная масса инструмента | в кг | 8 | 8 |
Время смены инструмента | Второй | 7 | 7 |
Скорость питания по оси X/Y/Z | мм/мин | 1-8000 | 1-8000 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 30/30/30 | 20/12/20 |
Тип направляющей оси X/Y/Z | - | Линейный | X/Z: линейная/Y: скользящая |
Точность позиционирования по оси X/Y/Z | мм | 0.01 | 0.01 |
Точность перенастройки оси X/Y/Z | мм | 0.008 | 0.006 |
Точность позиционирования оси B | Второй | 10 дюймов | 10 дюймов |
Основная мощность двигателя | КВ | 11 | 15/18.5 |
Крутящий момент двигателя питания по оси X/Y/Z | NM | 11/28/18 | 16/18/20 |
Крутящий момент двигателя питания оси B | NM | 15 | 15 |
Мощность | КВА | 50 | 50 |
Давление воздуха | в кг/см2 | 8 | 8 |
Система с ЧПУ | - | FANUC | FANUC |
Машины | в кг | 7000 | 8000 |
Размеры машины (LxWxH) | мм | 3500х2900х3280 | 4285х3120х3280 |
√ Система FANUC 0i MF с ЧПУ √ X/Y: линейные проводники, Z: скользящие проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _MITSUBISHI/SIEMENS/FAGOR/GSK/HNC/KND _ 4-я ось _ Прямоприводный шпиндель (10000, 12000, 15000 оборотов в минуту) _ Круговая насадка охладителя Охладитель через шпиндель (CTS) Охладитель масла _ Кондиционер _ Конвейер для чипов цепного типа _ Водяной пистолет _ Безопасные двери _ Система измерения инструмента _ Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.

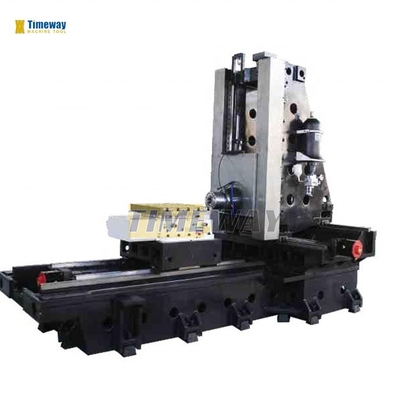

>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.

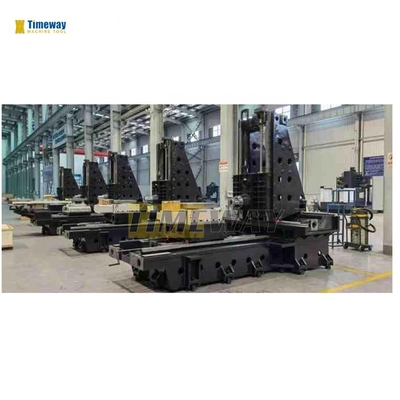

>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.
>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.

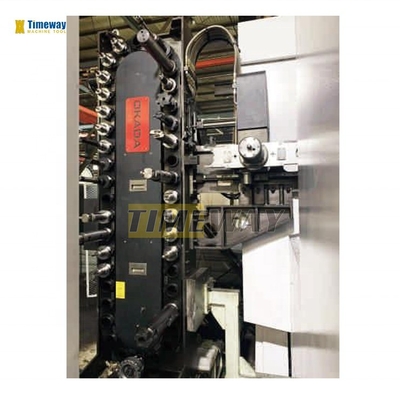

>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.

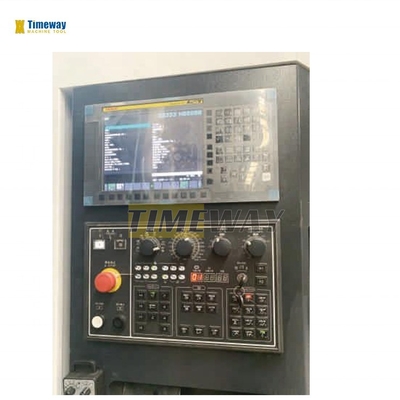

>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система Mitsubishi CNC поставляется в качестве опции.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
