Диаметр 80 мм Гидравлический буровой пресс большого типа с вращающейся рукой с 450 мм проездом шпинделя
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | CE ISO |
| Номер модели: | РД310, РД313, РД410, РД413, РД516, РД620, РД825 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $25,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный ящик и деревянный поддон |
| Поставка способности: | 1000 комплектов/сети в год |
|
Подробная информация |
|||
| Состояние: | новые | Тип: | машина штендера сверля |
|---|---|---|---|
| Максимальн Сверлить Dia. (mm): | 35 | Диапазон скорости шпинделя ((r.p.m): | 300 - 1000 оборотов в секунду |
| CNC или нет: | Нормально | Сверля скорость: | 0.04-3.2mm/r ((16 шагов) |
| Напряжение: | 380В/50Гц | Размер ((L*W*H): | 1805х800х232 мм |
| Мощность (кВт): | 3 кВт | Масса (кг): | 1600 Kg |
| Гарантия: | 1 год | Ключевые точки продаж: | Легко управляется |
| Местонахождение выставочного зала: | Египет, Италия, Франция, Перу, Индонезия, Индия, Мексика, Таиланд, Южная Африка | Применимые отрасли: | Промышленное предприятие, ремонтные мастерские машинного оборудования, другое |
| Вид сбыта: | Новый продукт 2020 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Основные компоненты: | Подшипники, редукторы, двигатели, двигатели, прочие | Послепродажное обслуживание: | Инженеры, готовые обслуживать машины за границей |
| Цвет: | Настраиваемый | Макс. Диаметр бурения: | 80 мм |
| Расстояние от центра шпинделя до колонны: | 500-2500 мм | Ряд скорости шпинделя: | 16-1250 оборотов в минуту ((16 шагов) |
| Перемещение шпинделя: | 450 мм | Тип зажима: | Гидравлические |
| Размер рабочего стола: | 800x1000mm | Сила: | 7.5кВт |
| Порт: | Китайский порт | ||
Характер продукции
Гидравлическая буровая машина большого типа с вращающейся рукой
RD310 RD313 RD410 RD413 RD516 RD620 RD825
Особенности:
- База, колонна, бум и головка передач изготовлены из высококачественного литья.
- К основным конструктивным особенностям относятся большая колонна и высокостойкий к торсированию бум.
- Настройка высоты бума с помощью мощного моторного привода и вертикального шпинделя.
- Подъемные редукторы работают в масляной ванне для максимальной надежности и минимального износа.
- Продвинутая конструкция вращающейся колонны с оптимизированными функциями зажима, максимальная жесткость и минимальное смещение зажима.
- Оси вращения и движения имеют чрезвычайно плавную работу, чтобы облегчить повседневную работу оператора.
- Редукторы оснащены отвержденными и точно измельченными редукторами из хроманикелевой стали для плавной и низкошумной работы.
- Все части передач надежно смазываются с помощью масляного насоса.
- Главный шпиндель работает на высокоточных подшипниках и оснащен автоматическим шпиндельным тормозом.
Технический параметр:
Средний и малый тип бурильщиков

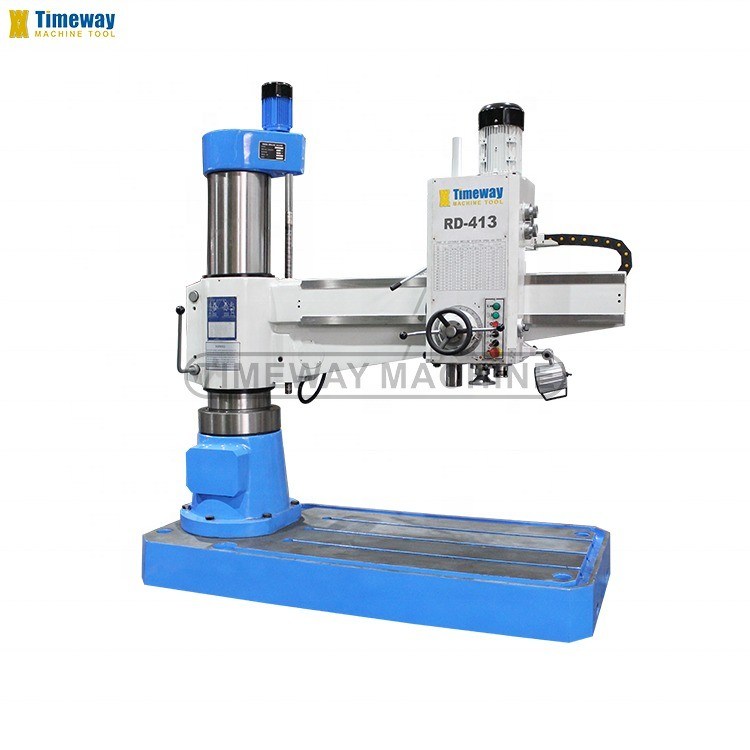

| Спецификация | Единица | RD310 | RD313 | RD410 | РД413 |
| Максимальный диаметр бурения | мм | 35 | 35 | 40 | 40 |
| Расстояние от центра шпинделя до поверхности колонны | мм | 300-1000 | 300-1300 | 300-1000 | 300-1300 |
| Расстояние от носа шпинделя до поверхности рабочего стола | мм | 250-1020 | 320 - 1020 | 215 - 965 | 215 - 965 |
| Горизонтальное движение коробки шпинделя | мм | 700 | 1000 | 700 | 1000 |
| Угол вращения радиального барабана | дег | ± 180° | ± 180° | ± 180° | ± 180° |
| Конусовая вертикаль шпинделя | - | Морзе No.4 | Морзе No.4 | Морзе No.4 | Морзе No.4 |
| Диапазон и классы скоростей шпинделя | обороты в минуту | 50-2350 ((12 ступеней) | 50-2350 ((12 ступеней) | 50-1035 ((9 ступеней) | 50-1035 ((9 ступеней) |
| Скорость подачи и классы | мм/р | 0.13-0.54 ((4 шага) | 0.13-0.54 ((4 шага) | 0.13-0.54 ((4 шага) | 0.13-0.54 ((4 шага) |
| Перемещение шпинделя | мм | 250 | 250 | 250 | 250 |
| Основная мощность двигателя | КВ | 3 | 3 | 3 | 3 |
| Чистая масса | в кг | 1600 | 1780 | 1600 | 1780 |
| Площадь пола | мм | 1050х650 | 1350х650 | 1050х650 | 1350х650 |
| Размер рабочего стола | мм | 450х450 | 450х450 | 450х450 | 450х450 |
| Общие размеры | мм | 1805х800х2320 | 2105х800х2320 | 1805х800х2320 | 2105х800х2320 |
Большой бурильщик
| Спецификация | Единица | RD516 | RD620 | RD825 |
| Максимальный диаметр бурения | мм | 50 | 63 | 80 |
| Расстояние от центра шпинделя до поверхности колонны | мм | 350-1600 гг. | 450-2000 | 500-2500 |
| Расстояние от носа шпинделя до поверхности рабочего стола | мм | 320-1220 | 400-1600 гг. | 550-2000 гг. |
| Горизонтальное движение коробки шпинделя | мм | 1250 | 1600 | 2000 |
| Угол вращения радиального барабана | дег | ± 180° | ± 180° | ± 180° |
| Конусовая вертикаль шпинделя | - | Морзе No.5 | Морзе No.5 | Морзе No.6 |
| Диапазон и классы скоростей шпинделя | обороты в минуту | 25-2000 ((16 шагов) | 20-1600 ((16 шагов) | 16-1250 ((16 шагов) |
| Скорость подачи и классы | мм/р | 0.04-3.2 ((16 шагов) | 0.04-3.2 ((16 шагов) | 0.04-3.2 ((16 шагов) |
| Перемещение шпинделя | мм | 315 | 400 | 450 |
| Основная мощность двигателя | КВ | 4 | 5.5 | 7.5 |
| Чистая масса | в кг | 3500 | 7000 | 11000 |
| Площадь пола | мм | 1590х840 | 2000х1080 | 2450х1160 |
| Размер рабочего стола | мм | 500х630 | 625х800 | 800х1000 |
| Общие размеры | мм | 2500х1070х2840 | 3080х1250х3400 | 3730x1400x4025 |
СтандартныйКонфигурация:
• Hгидравлический пре-скорость отбора и питаниемеханизмы изменения
• Гидравлическое зажимание головки шпинделя, радиальноерука и колонна
• Укрепленные и заземленные рулевые и редукторы
•Рабочий стол в форме ящика
•Hалоген работасвечение
•ВОльмуравьиСистема
• Инструментальный и инструментальный ящик
• ОРуководство по эксплуатации на английском языке
•380V-50Hz-3Ph или в качестве клиента’Просьба.

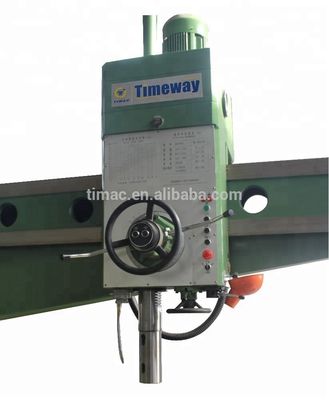

Коробка для шпинделя и направляющая часть для шпинделя и кормовых частей
Общий переключатель колонны высокой жесткости и переключатель охлаждения

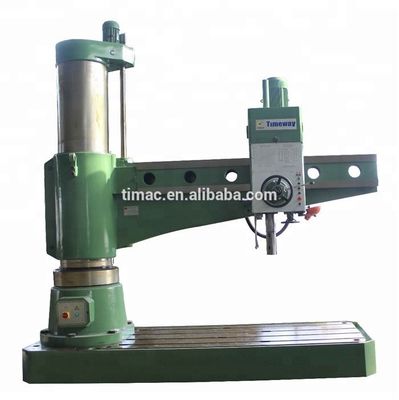

Радиальный буровой пресс (RD310) Готовая упаковка с фиксированным углом железа ((RD516)
