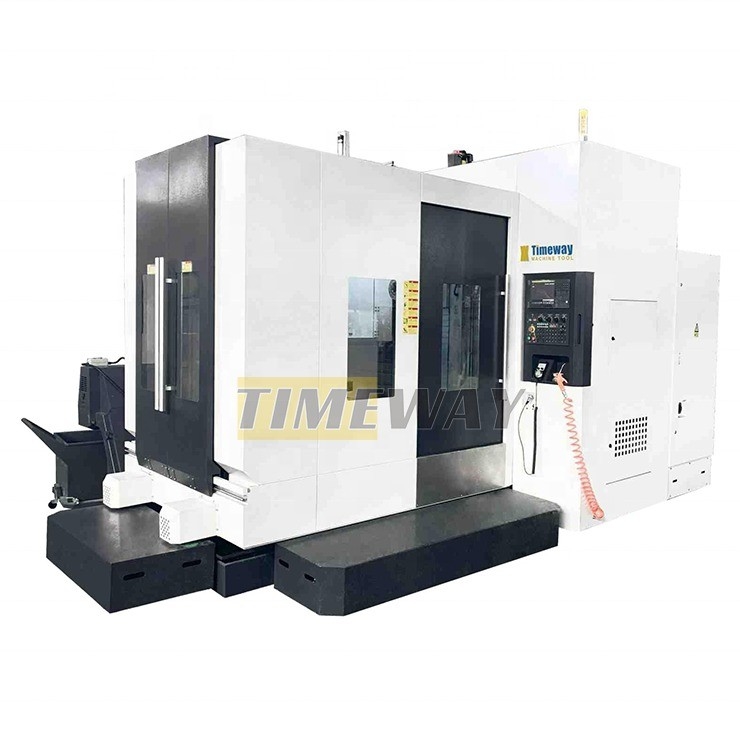

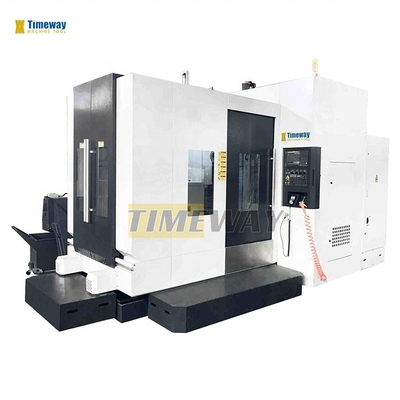

500*500 мм Размер стола CNC горизонтальный обрабатывающий центр с вместимостью 24 инструмента
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $70,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | 3 | Тип: | Горизонтальные |
| Размер ((L*W*H): | 3800*3200*3280 мм | Масса (T): | 9,5 t |
| Размер стола (мм): | 500*500 mm | Система управления с ЧПУ: | GSK, FANUC, KND, Сименс |
| Количество осей: | 3 | Проезд стола (X) (мм): | 800 мм |
| Проезд стола (Y) (мм): | 800 мм | Перемещение стола (Z) (мм): | 800 мм |
| Точность позиционирования (мм): | 0,008 | Повторяемость (X/Y/Z) (мм): | 0,008 |
| Диапазон скорости шпинделя ((r.p.m): | 0 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 11/15 кВт |
| Максимальн Таблица Нагрузка (kg): | 800 кг | Скорость питания (mm/min): | 1 - 8000 мм/мин |
| Минуты смены инструмента: | 3 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Автоматический | Гарантия: | 1 год |
| Напряжение: | 220/380 В | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | Тип машины: | Горизонтальный центр обработки |
| CNC или нет: | Система ЧПУ | Применение: | Центр обработки металлов |
| Модель: | HMC500 | Размер таблицы: | 500*500 mm |
| Основная мощность двигателя: | 11/15 кВт | Скорость вращения шпинделя: | 8000 rpm |
| Свинцовая колючка: | БТ - 40 | Машины: | 9500 KG |
| Габаритные размеры (ДхШхВ): | 3800*3200*3280 мм | Местонахождение выставочного зала: | Египет, Германия, Индонезия, Испания, ОАЭ, Алжир, ЮАР, Казахстан, Украина, Таджикистан |
| Основные компоненты: | Мотор | Применимые отрасли: | Машиностроительные цеха, производственные предприятия, прочие |
| Быстрая скорость подачи ((m/min): | 24/24/24 м/мин | Порт: | Китайский порт |
Характер продукции
Описание продукции

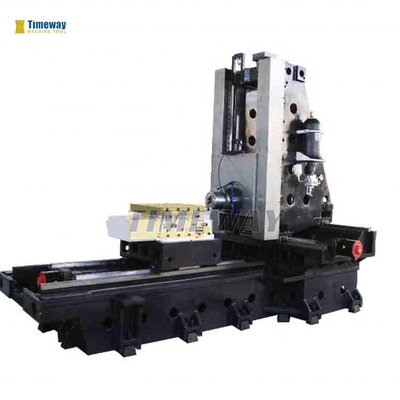

*литье песка из смолы;
* X, Y, Z рельсы принимают импортные линейные направляющие пути, Y-ось принимает тушение пластиковых скользящих направляющих рельсов для HMC630;
* X, Y, Z рельсы используют телескопический крыш из нержавеющей стали;
* Стандартный с ремнем приводящим шпинделем;
* Пневматический цилиндр тайваньского производства;

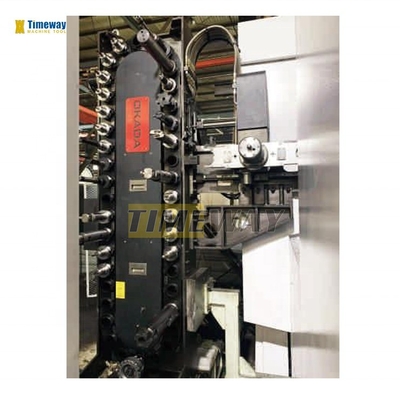

* Тайваньский ATC, тип диска и тип цепи доступны в качестве опции;
* Импортируемые подшипники для шруб;
* Импортируемые сцепления;
* Система балансировки головного состава имеет систему балансировки азота или гидравлическую систему балансировки в качестве опции;
* X, Y, Z рельсы принимают импортные линейные направляющие пути, Y-ось принимает тушение пластиковых скользящих направляющих рельсов для HMC630;
* X, Y, Z рельсы используют телескопический крыш из нержавеющей стали;
* Стандартный с ремнем приводящим шпинделем;
* Пневматический цилиндр тайваньского производства;
* Тайваньский ATC, тип диска и тип цепи доступны в качестве опции;
* Импортируемые подшипники для шруб;
* Импортируемые сцепления;
* Система балансировки головного состава имеет систему балансировки азота или гидравлическую систему балансировки в качестве опции;
Спецификация | Единица | HMC500 |
Структура машины | мм | Положительный тип Т |
Поездка по оси Х | мм | 800 |
Поездка по оси Y | мм | 800 |
Поездка по оси Z | мм | 800 |
Момент сервомотора оси B (FANUC) | мм | Bis12 |
Размер стола | мм | 500х500 |
Индексация таблиц | ° | 1°×360 |
Т-слоты (No./width/pitch) | – | 5-18-100 |
Скорость вращения стола | обороты в минуту | 16.6 |
Грузоподъемность | в кг | 800 |
Сила блокировки (35 кг / см2) | в кг/м | 5000 |
Расстояние от центра шпинделя до стола | мм | 50-850 |
Расстояние между носом шпинделя и центром стола | мм | 125-925 |
Конусовая вертикаль шпинделя | – | БТ - 40 |
Скорость вращения шпинделя | обороты в минуту | 8000 |
Основная мощность двигателя | КВ | "Слушай, что я говорю!" 15/11 |
Сервомотор X/Y/Z оси (FANUC) | – | Bis30/Bis30/Bis30 |
Скорость подачи на оси X/Y/Z | м/мин | 1-8000 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/24 |
Тип рельсов оси X/Y/Z | – | Линейный |
Точность позиционирования по оси X/Y/Z | мм | ±0.008 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.005 |
Точность позиционирования оси B | ° | ± 10° |
Способность ATC (стиль) | инструменты | 24 (диск) |
Время смены инструмента (от инструмента к инструменту) | Второй | 2.7 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ125 |
Максимальная длина инструмента | мм | 300 |
Электрическое питание | Ква | 30 |
Требуется давление воздуха | в кг/см2 | 8 |
Машины | в кг | 9500 |
Общие размеры (LxWxH) | мм | 3800×3200×3280 |

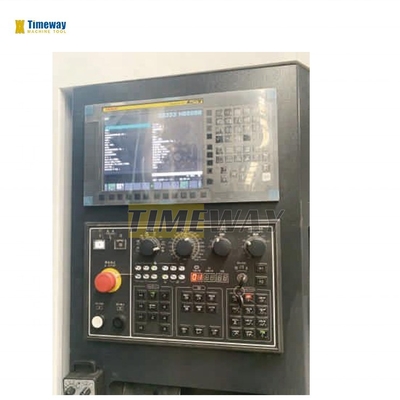

·вращающийся рабочий стол NC (ось B); ·Рабочая лампа;·пилотный фонарь; ·интерфейс USB и LAN; ·Ручной импульсный генератор (MPG); ·Централизованная автоматическая смазочная система. ·Система охлаждения. ·Теплообменник для электрического шкафа; ·Уравнительные блоки и болты; ·Сборник инструментов и инструменты ·Контроллер CNC: KND,GSK, HNC (Китай); SIEMENS, FANUC, MITSUBISHI, FAGOR и т.д. | ·Редуктор ZF или BF; ·Круговая резинка охладителя; ·охлаждающая жидкость через шпиндель (CTS); ·охладитель масла для шпинделя; ·Кондиционер (А/К) для электрического шкафа; ·Автоматическая система измерения длины инструмента; ·Автоматические системы измерения заготовки; ·Необязательно с конвейером с шприцами и конвейером с цепями. |
