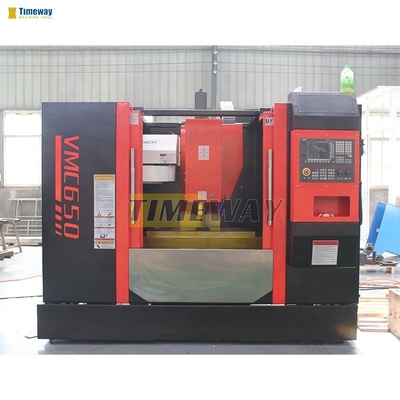

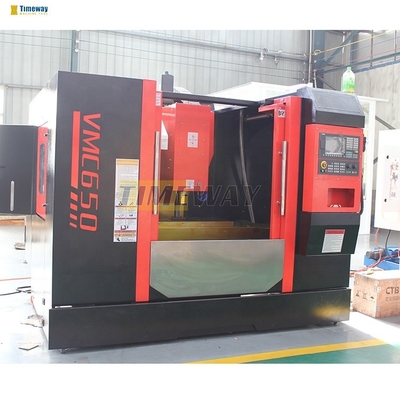

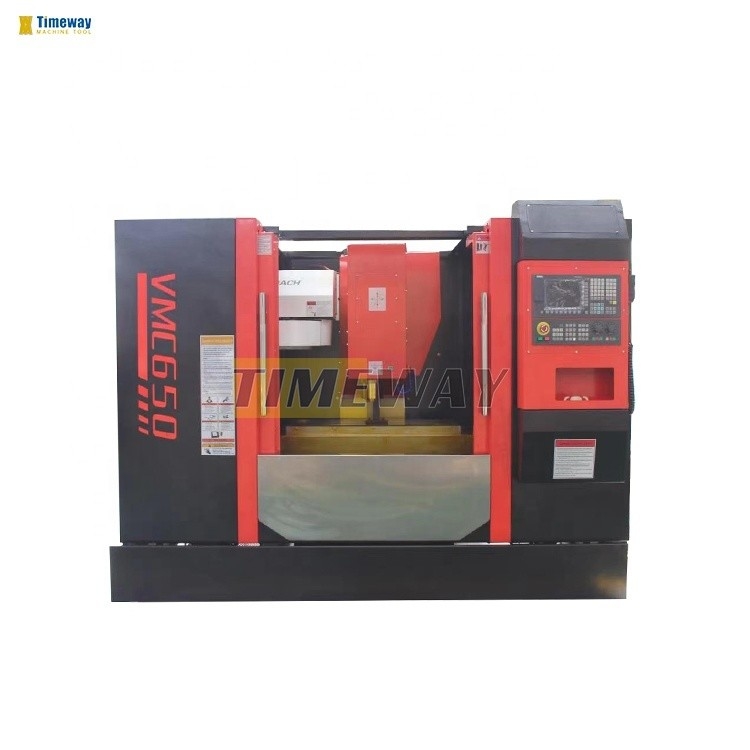

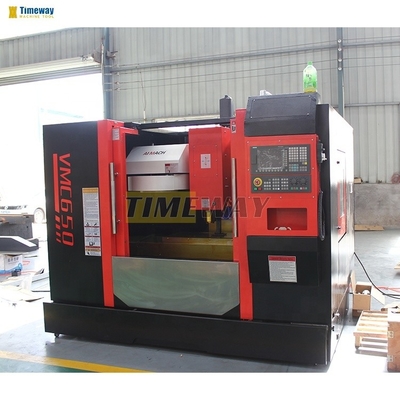

Фрезерная машина с вертикальным центром обработки CNC с повторяемостью X/Y/Z ± 0,008 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMEWAY |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $33,680.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус |
| Поставка способности: | 800 комплектов/сети в год |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT2 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Вертикальная |
| Размер ((L*W*H): | 2400x1900x2400 мм | Масса (T): | 3,5 t |
| Размер стола (мм): | 420х800 | Система управления с ЧПУ: | SIEMENS |
| Количество осей: | 3 | Проезд стола (X) (мм): | 600 |
| Проезд стола (Y) (мм): | 450 | Перемещение стола (Z) (мм): | 500 |
| Точность позиционирования (мм): | ±0.01 | Повторяемость (X/Y/Z) (мм): | ±0.008 |
| Диапазон скорости шпинделя ((r.p.m): | 1 - 8000 оборотов в час | Мощность спиндового двигателя ((kW): | 5,5/7,5 |
| Максимальн Таблица Нагрузка (kg): | 400 кг | Скорость питания (mm/min): | 1 - 10000 мм/мин |
| Минуты смены инструмента: | 2 | Пропускная способность инструментального магазина: | 16 |
| Ключевые точки продаж: | Автоматический | Гарантия: | 1 год |
| Напряжение: | 220-460В, 50/60Гц | Вид сбыта: | Горячий продукт 2021 |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | T-слоты: | 5-18-80 мм |
| Расстояние от носа шпинделя до стола: | 100-600mm | Необязательная система ЦНС: | FANUC/MITSUBISHI/Fagor |
| Стиль ATC: | Крусель (16 инструментов) | Масса инструмента: | 8 кг |
| Максимальный диаметр инструмента: | 78/120 мм | Максимальная длина инструмента: | 300 мм |
| Силовое питание: | 18ква | Потребность в воздухе: | 6-8 кг/см2 |
| Цвет: | Требования клиентов | Применимые отрасли: | Машиностроительные цехи, производственные предприятия, домашнее хозяйство, типографии, энергетика и |
| Местонахождение выставочного зала: | Канада, Великобритания, США, Италия, Франция, Германия, Бразилия, Перу, Мексика, Россия, Испания, Та | Быстрая скорость подачи ((m/min): | "Слушайте, как я слышу!" 15/5 |
| Основные компоненты: | Система CNC Сименс | ||
Характер продукции
Описание продукции
Приложения вертикального станка обработки:
Вертикальный обрабатывающий центр серии VMC - это вертикальный обрабатывающий центр, управляемый с помощью ЦНК (устройство компьютерного численного управления) и выполняющий обработку резки.прокалывание и фрезирование; он может решить проблему обработки сложных, точных, небольших партий и многообразных деталей.
Спецификация | Единица | VMC650 |
Тип направляющей оси X/Y/Z | / | Сдвижные проводники |
Мощность | ||
Поездка по оси Х | мм | 700 |
Поездка по оси Y | мм | 450 |
Поездка по оси Z | мм | 450 |
Таблица | ||
Размер стола | мм | 1000×420 |
Грузоподъемность | в кг | 400 |
Т-слоты (No./width/pitch) | мм | 5-18-80 |
Расстояние между носом шпинделя и центром стола | мм | 130 - 630 |
Свинцовый | ||
Расстояние от центра шпинделя до колонны | мм | 495 |
Конусовая вертикаль шпинделя | / | БТ - 40 |
Скорость вращения шпинделя | r/min | 8000 |
Основная мощность двигателя | КВ | 7.5/11 |
3 оси (X/Y/Z) | ||
Сила сервомотора X/Y/Z оси (MITSUBISHI) | КВ | 2/2/3 |
Сервомотор X/Y/Z оси (FANUC) | Nm | β12/β12/β22 |
Скорость быстрого питания по оси X/Y/Z | м/мин | "Слушайте, как я слышу!" 15/5 |
Скорость подачи на оси X/Y/Z | мм/мин | 0-10000 |
Точность | ||
Точность позиционирования по оси X/Y/Z | мм | ±0.01 |
Точность повторного позиционирования по оси X/Y/Z | мм | ±0.008 |
Журнал инструментов (ATC) | ||
Стиль ATC | / | Диск |
Способность ATC | инструменты | 24 |
Время смены инструмента (от инструмента к инструменту) | Второй | 1.4 |
Максимальная масса инструмента | в кг | 8 |
Максимальный диаметр инструмента | мм | Φ78/Φ120 (пустой) |
Максимальная длина инструмента | мм | 300 |
Прочие | ||
Электрическое питание | КВА | 18 |
Требуется давление воздуха | в кг/см2 | 6-8 |
Система балансировки Z-оси | / | Тяжелое литье |
Машины | в кг | 3500 |
Общие размеры (LxWxH) | мм | 2400х1900х2400 |
Система с ЧПУ | / | FANUC/MITSUBISHI |
√ Сименс 808D система с ЧПУ √ X/Y/Z: Сдвижные проводники √ Тайвань BT40 шпиндель, 8000 оборотов в минуту √ Тайваньский дисковый ATC с 24 инструментами √ полный корпус √ Ручный импульсный генератор (MPG) √ интерфейс USB и LAN √ Рабочая лампа √ Пилотная лампа √ Система охлаждения √ Централизованная автоматическая смазочная система √ Взрыв воздуха из шпинделя √ воздушная пушка √ Фрезерная сторона и шип √ теплообменник для электрического шкафа √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | - MITSUBISHI/FANUC/FAGOR/GSK/HNC/KND - Четвертая ось - прямые спинды (10000, 12000, 15000 оборотов в минуту) - Круговая насадка охлаждающей жидкости - Охлаждающая жидкость через шпиндель (CTS) - Охладитель масла для шпинделей - Кондиционер. - Конвейер с цепным конвейером - Водяной пистолет. - Безопасные двери. - Система измерения инструмента - Система измерения заготовки |
Подробная информация о машине
Я не знаю, что делать.
>> Закаленная и тонко измельченная поверхность рабочего стола обеспечивает высокую жесткость.
>> Опциональный Taiwan TJR NC вращающийся стол для 4-й оси для обработки круглых деталей и реализации 4-осевой связи.
Я не знаю, что делать.
>> Большое рабочее пространство может удовлетворить требования обработки деталей разных размеров.

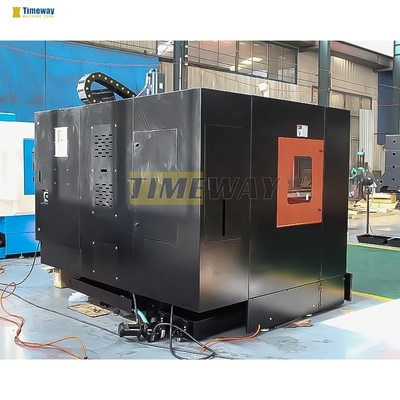

>> Телескопический крыш из нержавеющей стали может эффективно защитить направляющие пути машины и шаровой винт от повреждения.
Я не знаю, что делать.
>> Выберите Тайвань BT40 дисковый журнал инструмента, свысокая концентричность, низкий уровень шума, быстрая смена инструмента, высокая точность, длительный срок службы.
Я не знаю, что делать.
>> Стабильная система CNC гарантирует всю рабочую производительность центра вертикальной обработки CNC.
>> Система SIEMENS CNC поставляется в стандартном комплекте.
Я не знаю, что делать.
>> Конвейер с цепным конвейером поставляется в качестве опции.
Почему выбирать нас?
Лазерный интерферометр Renishaw для центра вертикальной обработки с помощью ЧПУ:
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
