1100/800/1100mm X/Y/Z Оси путешествия CNC горизонтальный станковой центр HMC630 3-осевой машины
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | timeway |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $68,000.00/sets 1-2 sets |
|
Подробная информация |
|||
| Состояние: | новые | Свинцовая колючка: | BT1 |
|---|---|---|---|
| Число шпинделей: | Одинокий | Тип: | Горизонтальные |
| Размер ((L*W*H): | 4860*3600*3460 | Масса (T): | 12 кг |
| Размер стола (мм): | 630*630 | Система управления с ЧПУ: | GSK |
| Проезд стола (X) (мм): | 1100 | Проезд стола (Y) (мм): | 800 |
| Перемещение стола (Z) (мм): | 1100 | Точность позиционирования (мм): | 0,008 |
| Повторяемость (X/Y/Z) (мм): | 0.005 | Диапазон скорости шпинделя ((r.p.m): | 0 - 6000 r.p.m |
| Максимальн Таблица Нагрузка (kg): | 1500 кг | Скорость питания (mm/min): | 1 - 8000 мм/мин |
| Минуты смены инструмента: | 3 | Пропускная способность инструментального магазина: | 24 |
| Ключевые точки продаж: | Автоматический | Гарантия: | 1 год |
| Вид сбыта: | Новый продукт 2024 | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Мощность обработки: | Тяжелая работа | Взрыв спиндола ((мм): | 0 |
| Крутящий момент: | 12 Н.м | Быстрая скорость подачи ((мм/мин): | 0 - 3000 мм/мин |
| Наименование продукта: | Горизонтальная фрезерная машина с ЧПУ | Тип машины: | Горизонтальные станки |
| Модель: | HMC630 | Цвет: | Требования клиента |
| Система управления: | СИМЕНС GSK FANUC (опционное) | Скорость вращения шпинделя: | 6000 оборотов в минуту |
| Послепродажное обслуживание: | 1 год | Поездка по оси X/Y/Z: | 1100/800/1100 мм |
| Размер рабочего стола: | 630*630mm | Двигатель: | 11 кВт |
Характер продукции
Описание продукции

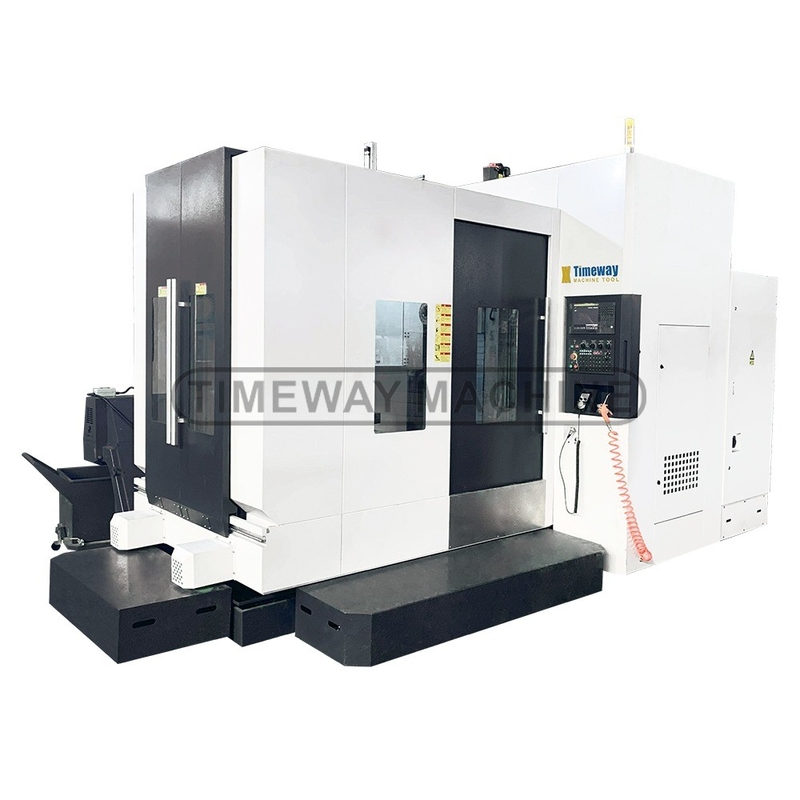

Центр горизонтальной обработки с ЧПУ (HMC) положительного типа Т
HMC630
Трехосный тяжелый ролик с интегрированным высокоскоростным механическим шпинделем, может обрабатывать от высокой скорости, высокой точности до тяжелой обработки резки, от алюминиевых деталей,части из стали для литья и обработки других материаловОбласти применения: автомобильная, аэрокосмическая, нефтяная, электроэнергетическая, локомотивная, пластиковая машины, строительные машины и другие отрасли высокоточной обработки.
1.Внутренняя укрепленная конструкция рамы основания гарантирует, что основание не меняет форму, сильная способность поглощения вибраций и значительно улучшает жесткость резки.

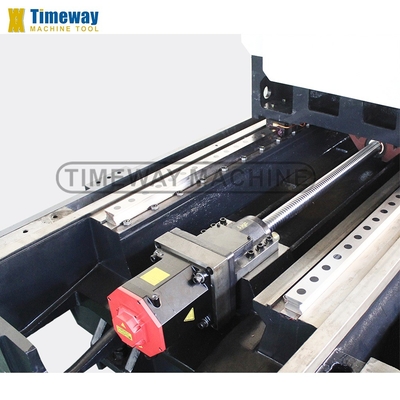

2.Стабильная треугольная структура + двойная арматура, улучшает общую жесткость колонны.3.Стандартный трехосевой винтовой полый охлаждение может уменьшить повышение температуры винта на
70 процентов.
70 процентов.
4.Z-осеная проводная рельса с длинным протяжением обеспечивает стабильную поддержку.
Спецификация
Спецификация | Единица | HMC630 |
Структура машины | - | Положительный тип Т |
Поездка по оси Х | мм | 1100 |
Поездка по оси Y | мм | 800 |
Поездка по оси Z | мм | 1100 |
Момент сервомотора оси B ((FANUC) | - | Bis22 |
Размер стола | мм | 630x630 |
Индексация таблиц | ° | 1°x360 |
Т-слоты (No./width/pitch) | - | 5-18-100 |
Скорость вращения стола | обороты в минуту | 16.6 |
Грузоподъемность | в кг | 1500 |
Сила блокировки ((35 кг/см2) | в кг/м | 5000 |
Расстояние от центра шпинделя до стола | мм | 50-850 |
Расстояние между носом шпинделя и центром стола | мм | 125-1225 |
Конусовая вертикаль шпинделя | - | BT1 |
Скорость вращения шпинделя | обороты в минуту | 6000 |
Сервомотор X/Y/Z оси (FANUC) | - | Bis30/Bis30/Bis30 |
Скорость подачи на оси X/Y/Z | мм/мин | 1-8000 |
Скорость быстрого питания по оси X/Y/Z | м/мин | 24/24/24 |
Тип рельсов оси X/Y/Z | - | X/Z:линейный;Y: скользящий |
Точность позиционирования по оси X/Y/Z | мм | 0.008 |
Точность перенастройки оси X/Y/Z | мм | 0.005 |
Точность позиционирования оси B | "" | 10 футов |
Способность ATC (стиль) | инструменты | 24 ((Диск) |
Время смены инструмента (от инструмента к инструменту) | Второй | 5 |
Максимальная масса инструмента | в кг | 18 |
Максимальный диаметр инструмента | мм | 112/200 |
Максимальная длина инструмента | мм | 300 |
Электрическое питание | Ква | 40 |
Требуется давление воздуха | в кг/см2 | 8 |
Машины | в кг | 12000 |
Размеры машины (LxWxH) | мм | 4860×3600×3460 |
Аксессуары
· Управление SIEMENS 808D ·Ручный генератор импульсов (MPG) · Интерфейс USB и LAN · Рабочая лампа · Пилотная лампа · Система охлаждения · Автоматическая система смазки · Уравнительный клин и болты · Ротационный стол NC · Теплообменник · Инструменты и коробка с инструментами · Руководство по эксплуатации (англ.) | · Редуктор ZF или BF · Круговая насадка охлаждающей жидкости · Охлаждающая жидкость через шпиндель (CTS) · Охладитель масла для шпинделя · Кондиционер для электрического шкафа · Автоматическая система измерения длины инструмента · Автоматическая система измерения заготовки · Конвейер с щебнями (необязательно: спиральный тип/цепочечный тип) |
Подробные изображения

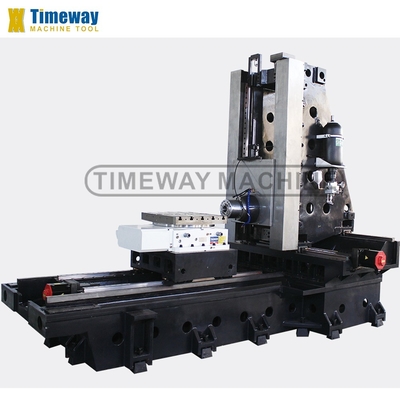

Конструкция кровати с высокой жесткостью
X, Z-ось интегрированного кровати, Y-ось колонны интегрированного формования дизайна, общая жесткость отличная, может улучшить точность и стабильность станков.
Сильное устройство передачи спинда BT-50
Голова вращения шпинделя отливается в одном куске, которая более жесткая, чем общая комбинированная структура шпинделя, улучшает стабильность станка,и имеет более сильную способность резки и более высокую точность.
Высокоточный вращающийся стол
Диск B-оси вращающегося рабочего стола приводитсяSIEMENSДля обеспечения высокой точности и высокой жесткости используется гидравлическая система зажима.

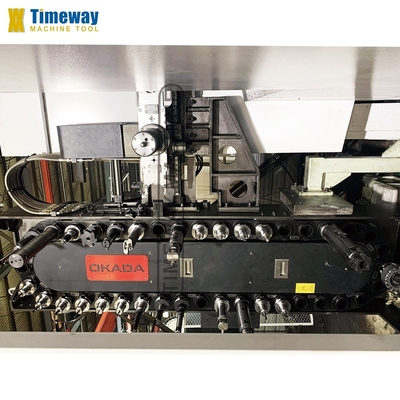

Тип ATC цепи
Использование наиболее короткого пути фиксированного адреса адреса метода, так что проблема столкновения больших инструментов может быть рассмотрена только в первой установке.
Область применения
Наши услуги
1. бесплатная замена деталей, доступных в течение гарантийного периода. стоимость замены деталей, доступных после гарантийного периода.Быстрое реагирование и ответ на технические вопросы в любое время всего срока службы машины. 3. Зарубежный центр после обслуживания доступен в некоторых регионах. 4. Инженер заграничного обслуживания доступен по требованию клиента ((относительные затраты, возникающие за счет клиента).
Введение компании
Производственный дисплей:
Профиль завода:
Наш завод был основан в 2014 году. У него есть профессиональные техники, команда исследований и разработок, производит и продает оборудование CNC и предоставляет профессиональные индивидуальные услуги.Наши продукты широко используются в обработке форм, 3C продуктов, сельскохозяйственной техники, нефтегазовой техники, обработки автозапчастей, аэрокосмической промышленности и т. д., продавая более 60 стран и регионов в стране и за рубежом.
Текст Введение:
Профиль компании:
Timeway Machine Tool Co., Ltd является профессиональным предприятием по производству инструментов, основные продукты включают станки, фрезерные машины, шлифовальные машины и т. Д.,и в соответствии с потребностями клиента мы также можем проектировать и производить различные специальные машины, чтобы предоставить услуги по модернизации и трансформации относительной технологии в области инструментальных машин.
Клиент посетил:
До сих пор мы получили много клиентов из-за рубежа, и все они очень довольны нашей компанией и продуктами.
Выставки:
С момента создания Министерства внешней торговли мы участвовали в различных отечественных и международных выставках, таких как осенняя Кантонская ярмарка, Пекинская выставка,Шанхайская выставка, Москва, Эфиопия и Россия, и поддерживают долгосрочные дружественные отношения сотрудничества с клиентами выставки.
