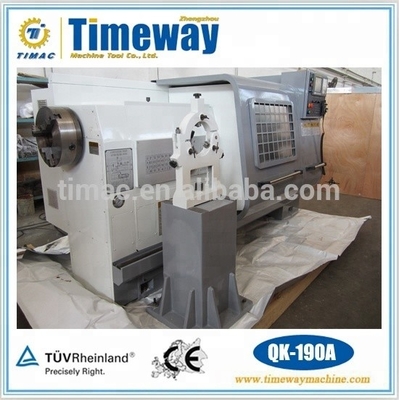

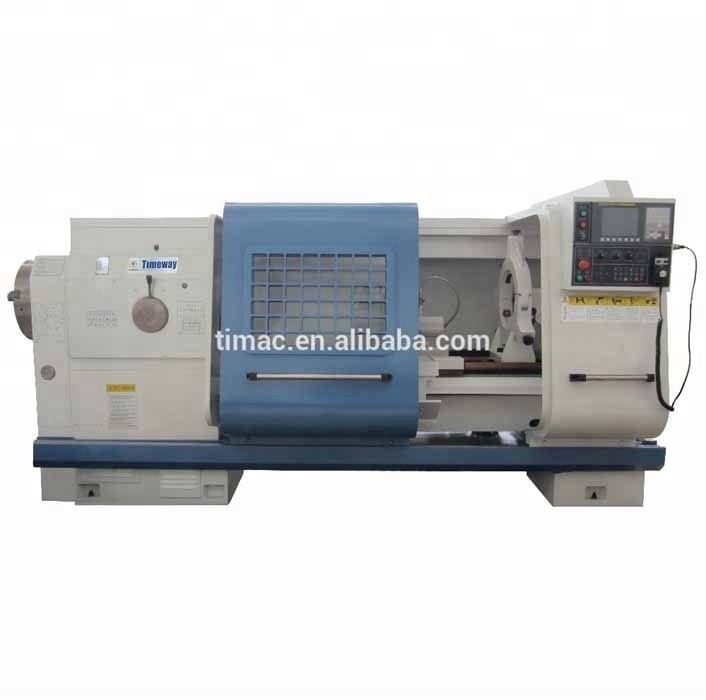

QK-190A CNC Oil Country Lathe Heavy Duty Machining Capacity and 1500kg Workpiece Weight (КК-190А) Нефтяная станка с высокой производительностью и весю 1500 кг
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | ISO, CE |
| Номер модели: | QK-190A |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $40,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянный корпус ((можно дистиллировать) |
| Поставка способности: | 200 комплектов/сетов в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 mm |
|---|---|---|---|
| Структура: | Токарный станок кровати скоса | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 1500 | Ширина кровати (мм): | 550 мм |
| Мощность спиндового двигателя ((kW): | 11 | Число шпинделей: | Двойняшка |
| Количество осей: | 3 | Проезд (ось X) ((мм): | 630 MM |
| Проезд (ось Z) ((мм): | 300 мм | Точность позиционирования (мм): | 0,02 mm |
| Повторяемость (X/Y/Z) (мм): | 0.01 | Размер ((L*W*H): | 3677х1800х1850 мм |
| Напряжение: | По запросу клиента | Система управления с ЧПУ: | Фанук |
| Станции инструментального поста: | 12 | Масса (кг): | 3000 |
| Гарантия: | 1 год | Ключевые точки продаж: | Автоматический |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | CNC |
| Тип машины: | Масляные станки CNC | Максимальный диаметр трубы: | 190 мм |
| Ширина кровати: | 550 мм | Максимальная масса заготовки: | 1500 кг |
| Скважина шпинделя: | 200 мм | Скорость вращения шпинделя: | 90-450 оборотов в минуту ((8 шагов) |
| Система управления: | Система FANUC или SIEMENS CNC | Максимальн Отбрасывать Диаметр (mm): | 770 |
| Состояние: | новые | Применимые отрасли: | Машиностроительные цеха, производственные заводы, фабрики пищевых продуктов и напитков, строительные |
| Местонахождение выставочного зала: | США, Италия, Германия, Бразилия, Индонезия, Индия, ОАЭ, Южная Африка, Узбекистан, Австралия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Подшипник, мотор, насос, редуктор | Максимальная вращаемая длина (мм): | 2850 |
| Год: | 2022 | Максимальная скорость шпинделя (rp.m): | 450 r.p.m |
| Взрыв спиндола ((мм): | 200 | Порт: | Китайский порт. |
Характер продукции
Масляные станки CNC
QK-120A QK-190A QK-260A QK-350A QK-460A
Основные прогнозы
Описание продукта
Особенности:
- Эта машина была разработана для использования в требовательных приложениях нефтяной промышленности и включает в себя десятилетия опыта.
- Массивная головка с мианским шпинделем, работающим в конических роликовых подшипниках, и две крепежные установки.
- Широкая машинная кровать имеет большие, закаленные и заземленные направляющие и высокую жесткость.
- Приводы с высоким крутящим моментом и предварительно загруженные шаровые винты на всех оси.
- Автоматические 4-ступенчатые передачи с бесконечно переменными диапазонами скоростей.
- Укрепленные и заземленные механизмы для эффективной передачи мощности.
- Тяжелый 4-станционный держатель инструментов с функцией автоматической смены инструментов.
- Включая высокопроизводительную систему охлаждения и центральное смазочное устройство.
- Технология управления с награжденной надежностью и многолетним опытом - система FANUC или SIEMENS CNC.
- Электронное ручное колесо на панели управления для ручной работы обеспечивает легкую и быструю установку новых деталей и инструментов.
Технический параметр:
| Спецификация | Единица | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A |
| Повернись к кровати | мм | 770 | 1000 | 1100 | 1250 | |
| Поверните повозку | мм | 480 | 630 | 730 | 900 | |
| Внешний диаметр труб (ручной циркулятор) | мм | 120 | 190 | 70-260 | 114-340 | 300-460 |
| Внешний диаметр труб ((гидравлический циркулятор) | мм | --- | --- | --- | 127 - 340 | --- |
| Внешний диаметр труб (пневматический циркулятор) | мм | --- | --- | --- | --- | --- |
| Максимальная длина заготовки | мм | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | ||
| Максимальная длина поворота | мм | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | ||
| Протяженность направляющего пути | мм | 550 | 755 | 1100 | ||
| Нос спиндаля | C11 | A2-15 | A2-28 | |||
| Шаг скорости шпинда ((Трехфазный асинхронный двигатель) | ручной 3 шага, Авто 6 шагов 16 скоростей | ручной 2 шага, Авто 4 шага 8 скоростей | --- | --- | --- | |
| Шаг скорости шпинделя ((Мотор с переменной частотой) | --- | --- | Автоматическая 4-я передача, изменение скорости в шаге. | |||
| Диапазон скорости вращения шпинда ((Трефазный асинхронный двигатель) | 25-800 | 90-450 | --- | --- | --- | |
| Диапазон скорости вращения шпинда ((Мотор с переменной частотой) | --- | --- | 6 - 400 | 5-320 | 5-200 | |
| Основная мощность двигателя ((Трефазный асинхронный двигатель) | КВ | 11 | --- | --- | --- | |
| Основная мощность двигателя ((Мотор с переменной частотой) | 18.5 | 28/38 | ||||
| Проходка спиндала | мм | 130 | 200 | 275 | 355 | 465 |
| Чак-тип ((ручный чак) | Ручной 3 челюсть 380 | Ручной 3 челюсти 500 | Руководство 4 челюсть 630 | Ручной 4 челюсть 800 | Руководство 4 челюсть 630 | |
| Тип вилки ((гидравлическая вилка) | --- | --- | --- | 3 челюсти 760 | --- | |
| Внешний диаметр труб (пневматический циркулятор) | --- | --- | --- | --- | --- | |
| Высота центра от кровати | мм | 385 | 500 | 550 | 650 | |
| Минимальный прирост питания оси X/Z | мм | 0.001/0.001 | ||||
| Быстрые скорости оси X/Z | мм/мин | 3000/6000 | ||||
| Максимальное движение оси х | мм | 390 | 630 | 800 | ||
| Рабочее положение инструментального столба | Вертикальная 4-позиция240 | Вертикальная 4-позиция300 | ||||
| Время индексации | с | 2.5 | 4 | |||
| Индекс повторяемости | мм | 0.008 | 0.01 | |||
| Секция ствола инструмента | мм | 32 | 40 | |||
| Диаметр хвостового перья | мм | 100 | 160 | |||
| Путешествие хвостовых перьев | мм | 250 | 300 | |||
| Конические отверстия от хвостового перья | Морзе 5 | Морзе 6 | ||||
| Точность заготовки | IT6-IT7 | |||||
| Грубость поверхности | мм | Ра-1.6 | ||||
Стандартная конфигурация:
- Система FANUC CNC
- Вертикальный 4-станционный электрический инструментальный столб
- Электрический хвост
- Ручная 4-яблочная колка
- Центральная система смазки
- Рабочий свет
- Система охлаждающей жидкости
- Полузакрытая крышка
- Электрический кабинет с кондиционером
- Сборник инструментов и инструменты
- Руководство по программированию
- Руководство по эксплуатации
Необязательная конфигурация:
- Система CNC SIEMENS/FAGOR
- Гидравлический винт
- Гидравлические или ручные хвостовые трубы
- Шестой и восьмой станции инструментальный столб
- Гидравлический или пневматический трехместный винт
- В центре.
- Специальные аксессуары
- Задняя поддержка
Детальные изображения

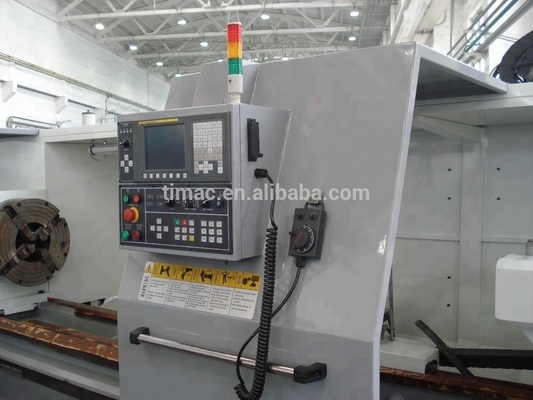

• Конические нитки труб • Система FANUC CNC

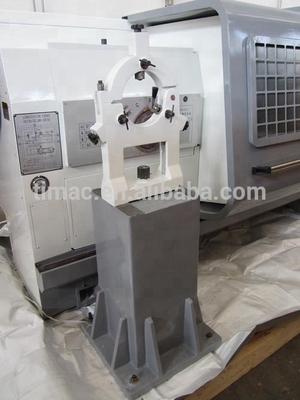

• Задняя опора для больших грузов • Задняя опора легкого типа
