3000 мм Максимальная длина рабочего участка Нефть Страна полые шпиндель СУБД с 130 мм шпиндель
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Сертификация: | ISO9001:2008; CE |
| Номер модели: | QK-120Ax1M |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $110,000.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Тяжелая работа |
| Максимальн Вес Workpiece (kg): | 1500 | Ширина кровати (мм): | 550 мм |
| Мощность спиндового двигателя ((kW): | 7.5 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 320 mm |
| Проезд (ось Z) ((мм): | 380 mm | Размер ((L*W*H): | 3227x1800x1850 мм |
| Напряжение: | По запросу клиента | Станции инструментального поста: | 4 |
| Масса (кг): | 3900 | Гарантия: | 1 год |
| Ключевые точки продаж: | Высокая точность | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | Труба CNC продевая нитку токарный станок | Максимальный диаметр трубы: | 120 мм |
| Скважина шпинделя: | 130 мм | Ширина кровати: | 550 мм |
| Максимальная масса заготовки: | 1500 кг | Скорость вращения шпинделя: | 25-800 оборотов в минуту ((16 шагов) |
| Система управления: | Система FANUC CNC | Максимальная длина заготовки: | 3000 |
| Гарантийный период: | 1 год | Состояние: | новые |
| Взрыв спиндола ((мм): | 130 | Применимые отрасли: | Магазины строительных материалов, ремонтные машины, производственные предприятия, строительные работ |
| Местонахождение выставочного зала: | Турция, Германия, Бразилия, Перу, Россия, Таиланд, Алжир, Малайзия, Австралия | Вид сбыта: | Прочие |
| Основные компоненты: | Подшипник, мотор, редуктор, прочие, коробка передач | Максимальная вращаемая длина (мм): | 2580 |
| Максимальная скорость шпинделя (rp.m): | 450 r.p.m | Порт: | Китайский порт |
Характер продукции

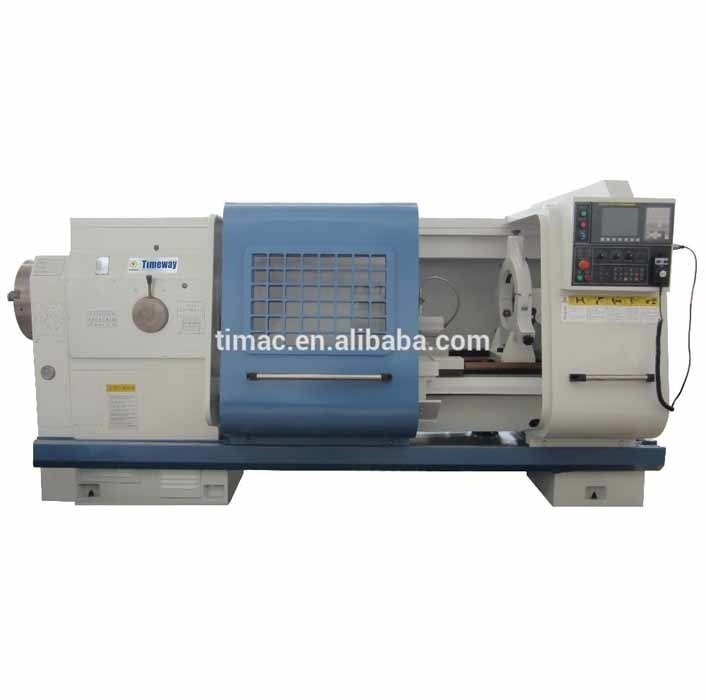

"130мм шпиндель" Нефтяная страна полые шпиндель с ЧПУ
QK-120A QK-190A QK-260A QK-350A QK-460A
Основные прогнозы
Описание продукта
Применение:
Мы, Машина Времени продана6", 8", 10", 14", 18" отверстия CNC с полыми шпинделями, предназначенные для выполнения всех размеров нитей, используемых в нефтегазовой промышленности;высота центра385 мм, 500 мм, 550 мм, 650 мм;расстояние между центрами от750 ммдо5000 мм;3-яблочный самоцентрирующийся винт или 4-яблочный независимый винт по обе стороны коробки передач.Все машины соответствуют нормам CE.
Особенности:
- Эта машина была разработана для использования в требовательных приложениях нефтяной промышленности и включает в себя десятилетия опыта.
- Массивная головка с мианским шпинделем, работающим в конических роликовых подшипниках, и две крепежные установки.
- Широкая машинная кровать имеет большие, закаленные и заземленные направляющие и высокую жесткость.
- Приводы с высоким крутящим моментом и предварительно загруженные шаровые винты на всех оси.
- Автоматические 4-ступенчатые передачи с бесконечно переменными диапазонами скоростей.
- Укрепленные и заземленные механизмы для эффективной передачи мощности.
- Тяжелый 4-станционный держатель инструментов с функцией автоматической смены инструментов.
- Включая высокопроизводительную систему охлаждения и центральное смазочное устройство.
- Технология управления с награжденной надежностью и многолетним опытом - система FANUC или SIEMENS CNC.
- Электронное ручное колесо на панели управления для ручной работы обеспечивает легкую и быструю установку новых деталей и
Технический параметр:
| Спецификация | Единица | QK-120A | QK-190A | QK-260A | QK-350A | QK-460A | |
| Мощность | Высота центра | 385 | 500 | 550 | 650 | ||
| Повернись к кровати | мм | 630 | 1000 | 1100 | 1250 | ||
| Поверните повозку | мм | 480 | 630 | 730 | 900 | ||
| Внешний диаметр труб (ручной удар) | мм | 120 | 190 | 70-260 | 114-340 | 300-460 | |
| Максимальная длина заготовки | мм | 750/1000/1500/2000/3000 | 1500/3000/5000 | 3000 | |||
| Максимальная длина поворота | мм | 600/800/1350/1850/2850 | 1300/2800/4800 | 2800 | |||
| Протяженность направляющего пути | мм | 550 | 755 | 1100 | |||
| Свинцовый | Продолжительность | мм | 130 | 200 | 275 | 355 | 465 |
| Нос спиндаля | C11 | A2-15 | A2-28 | ||||
| Главный материал | Шаг скорости шпинда ((Трехфазный асинхронный двигатель) | Ручная 3 шага, автоматическая 6 шагов 16 скоростей | Ручная 2 шага, автоматическая 4 шага 8 скоростей | --- | --- | --- | |
| Шаг скорости шпинделя ((Мотор с переменной частотой) | --- | --- | Автоматическая 4-я передача, изменение скорости в шаге. | ||||
| Диапазон скорости вращения шпинда ((Трефазный асинхронный двигатель) | 25-800 | 90-450 | --- | --- | --- | ||
| Диапазон скорости вращения шпинда ((Мотор с переменной частотой) | --- | --- | 6 - 400 | 5-320 | 5-200 | ||
| Основная мощность двигателя ((Трефазный асинхронный двигатель) | КВ | 7.5 | --- | --- | --- | ||
| Основная мощность двигателя (мотор с переменной частотой) | 18.5 | 28/38 | |||||
| Чак-тип ((ручный чак) | Ручной 3 челюсть 380 | Ручной 3 челюсти 500 | Руководство 4 челюсть 630 | Ручной 4 челюсть 800 | Руководство 4 челюсть 630 | ||
| Корм для животных | Минимальный прирост питания оси X/Z | мм | 0.001/0.001 | ||||
| Быстрые скорости оси X/Z | мм/мин | 3000/6000 | |||||
| Максимальное движение оси х | мм | 320 | 630 | 800 | |||
| Перевозка | Рабочее положение инструментального столба | Вертикальная 4-позиция240 | Вертикальная 4-позиция300 | ||||
| Время индексации | с | 2.5 | 4 | ||||
| Индекс повторяемости | мм | 0.008 | 0.01 | ||||
| Секция ствола инструмента | мм | 32 | 40 | ||||
| Остров | Диаметр хвостового перья | мм | 100 | 160 | |||
| Путешествие хвостовых перьев | мм | 250 | 300 | ||||
| Конические отверстия от хвостового перья | Морзе 5 | Морзе 6 | |||||
Стандартная конфигурация:
- Система CNC SIEMENS
- Вертикальный 4-станционный электрический инструментальный столб
- Электрический хвост
- Ручная 4-яблочная колка
- Центральная система смазки
- Рабочий свет
- Система охлаждающей жидкости
- Полузакрытая крышка
- Электрический кабинет с кондиционером
- Сборник инструментов и инструменты
- Руководство по программированию
- Руководство по эксплуатации
Необязательная конфигурация:
- Система FANUC/FAGOR CNC
- Гидравлический винт
- Гидравлические или ручные хвостовые трубы
- Шестой и восьмой станции инструментальный столб
- В центре.
- Специальные аксессуары
Детальные изображения
Для более подлинной машины, пожалуйста, проверьте следующие фотографии:

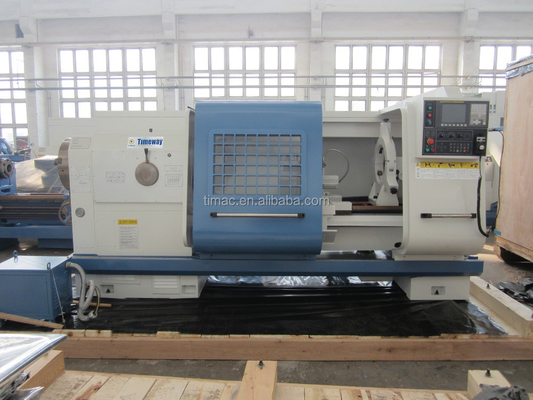

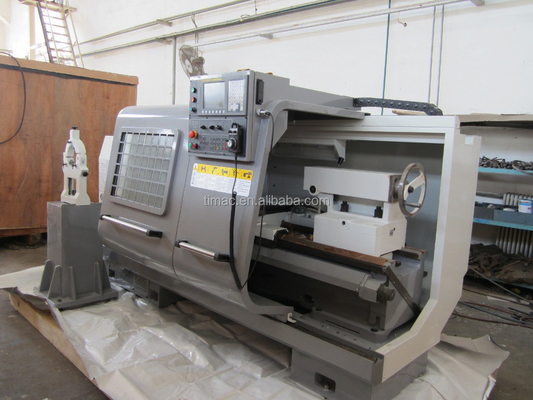

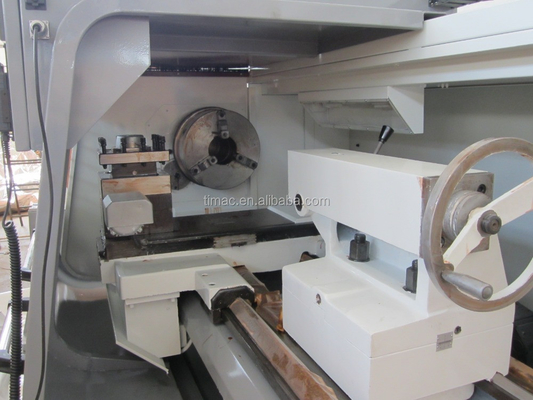

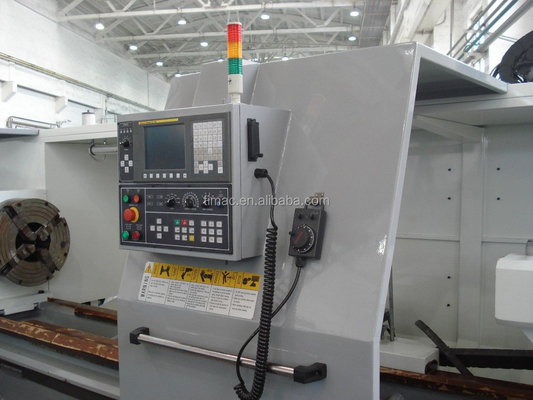

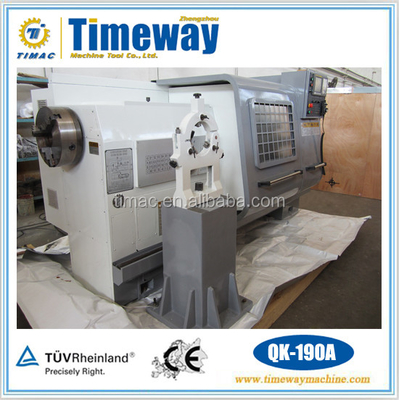

QK-120A и QK-190A
QK-260A
QK-350A и QK-460A
Производственная линия для автоматического кормильца
