Масштабные мощности обработки тяжелой нефти страны ручной токарный стан с точностью
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | Q-130 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-2 sets |
| Упаковывая детали: | Стандартный пакет |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Максимальная длина заготовки (мм): | 3000 mm | Диапазон скорости шпинделя ((r.p.m): | 20 - 460 оборотов в час |
|---|---|---|---|
| Мощность обработки: | Тяжелая работа | Ширина кровати (мм): | 550 |
| Тип: | Горизонтальные | Мощность спиндового двигателя ((kW): | 22 |
| Напряжение: | 380 В 50 Гц | Размер ((L*W*H): | 5000х2100х1630 мм |
| Масса (кг): | 11500 kg | Гарантия: | 1 год, 1 год |
| Ключевые точки продаж: | Высокая точность | Вид сбыта: | Обычный продукт |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | Нормально |
| Тип машины: | Крупные продольные трубные решетчатые станки | Максимальный диаметр заготовки: | 320 мм |
| Скважина шпинделя: | 330 мм | Ширина кровати: | 755мм |
| Скорость вращения шпинделя: | 7.5-280 мм ((12 шагов) | Ширина кровати: | 755мм |
| Максимальн Отбрасывать Диаметр: | 1000 мм | Максимальн Отбрасывать Диаметр (mm): | 130 |
| Состояние: | новые | Взрыв спиндола ((мм): | 130 |
| Применимые отрасли: | Производственное предприятие | Местонахождение выставочного зала: | Италия, Германия, Вьетнам, Румыния, Австралия |
| Основные компоненты: | Подшипник, шестерня, мотор, коробка передач, другая, PLC | Максимальная вращаемая длина (мм): | 3000 mm |
| Порт: | Китайский порт | ||
Характер продукции
Нефтяная страна тяжелой работы ручной токарный станк
Применение:
Серийный токарный стан включает все функции и характеристики обычного токарного станка, он используется для поворота внутренних и внешних (конных) нитей.Таким образом, цепная резьба может стать своеобразным специальным цепным.
В соответствии с различным диаметром заготовки, клиент может выбрать различные станки.Мы можем предоставить следующее:
Q-130 (130 мм), Q-200 (200 мм),
Q-225 (225 мм), Q-240 (240 мм),
Q-280 (280 мм), Q-330 (330 мм),
Q-390 (390 мм), Q-440 (440 мм),
Q-520 (520 мм).
Основные прогнозы
Описание продукта
Особенности:
- Нефтяные станки используются для поворота нитей труб, внутри и снаружи.
- Их можно использовать для изготовления внешних кругов, отверстий и конечных поверхностей валов или дисков в качестве общих станков.
- Массивная головка с высокоточным шпинделем, работающим в конических роликовых подшипниках, 2 подшипника на обоих боках
- Высокий крутящий момент на рабочем шпинделе обеспечивает высокую скорость удаления щелочей при обработке деталей большого диаметра.
- Тяжелая машинная кровать из высококачественного чугуна с закаленными и заземленными проводниками.
- Центральные, практические элементы управления питанием и проводами.
- Широкий спектр дюймовых и метрических нитей.
- Редукторы закалены и измельчены.
- Тяжелый держатель инструментов на 4 станции.
- Система охлаждения включена.
Технический параметр:
Q-130 Q-200 Q-225 Q-240
| Спецификация | Единица | Q-130 | Q-200 | Q-225 | Q-240 | |
| Мощность | Повернись к кровати | мм | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Повернитесь на перекрестный слайд | мм | Φ340/Φ540 | Φ340/Φ540 | Φ340/Φ540 | Φ480 | |
| Расстояние между центрами | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Диапазон прокладки труб | мм | Φ30-126 | Φ50-193 | Φ50-220 | Φ60-230 | |
| Ширина кровати | мм | 550 | 550 | 550 | 705 | |
| Поездка по оси Х | мм | 320 | 320 | 320 | 320 | |
| Поездка по оси Z | мм | 1310/2810 | 1310/2810 | 1310/2810 | 1310/2810 | |
| Максимальная грузоподъемность | в кг | 3000 | 3000 | 3000 | 3000 | |
| Свинцовый | Свинцовая отверстия | мм | Φ130 | Φ200 | Φ225 | Φ240 |
| Шаги скорости шпинделя | шаги | FWD.18/REV.9 | FWD.12/REV.6 | FWD.12/REV.6 | 12 | |
| Скорость вращения шпинделя | обороты в минуту | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20-460 | |
| Размер ключа | мм | Φ400 | Φ520 | Φ520 | Φ630 | |
| Тип чека | - | Учебное пособие с тремя челюстями | Учебное пособие с 4-ю челюстями | Учебное пособие с 4-ю челюстями | Электрический с четырьмя челюстями | |
| Башня | Тип башни | - | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции |
| Размер ствола инструмента | мм | 32х32 | 32х32 | 32х32 | 32х32 | |
| Путешествие башни | мм | 200 | 200 | 200 | 200 | |
| Корм для животных | Типы кормов по оси Х/диапазон | мм/р | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 | 22/0.02-0.45 |
| Быстрое питание по оси X | мм/мин | 2300 | 2300 | 2300 | 2300 | |
| Виды питания по оси Z/диапазон | мм/р | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | 26/0.07-1.33 | |
| Быстрая подача по оси Z | мм/мин | 4000 | 4000 | 4000 | 4000 | |
| Нить Резание | Метрическая нить и диапазон | мм | 52/1-224 | 24/1-14 | 24/1-14 | 1 - 15 |
| Число дюймовых нитей и диапазона | ТПИ. | 40/2-28 | 40/2-28 | 40/2-28 | 1 - 14 | |
| Номер нитки и диапазона модуля | мм | - | - | - | 0.5-7.5 | |
| Номер проводки и диапазона DP | Д.П. | - | - | - | 2-28 | |
| Остров | Диаметр хвостового перья | мм | Φ100 | Φ100 | Φ100 | Φ100 |
| Конусовые перья хвостовых волосков | - | MT5# | MT5# | MT5# | MT5# | |
| Путешествие хвостовых перьев | мм | 250 | 250 | 250 | 250 | |
| Сила | Основная мощность двигателя | КВ | 7.5 | 7.5 | 7.5 | 18.5 |
| Мощность быстрого двигателя | КВ | 0.3 | 0.3 | 0.3 | 1.1 | |
| Мощность двигателя хладагента | КВ | 0.125 | 0.125 | 0.125 | 0.125 | |
| Прочие | Размеры машины | мм | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Машины | в кг | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Спецификация | Единица | Q-280 | Q-330 | Q-390 | Q-440 | Q-520 | |
| Мощность | Повернись к кровати | мм | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Повернитесь на перекрестный слайд | мм | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Расстояние между центрами | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 | |
| Диапазон прокладки труб | мм | Φ130-270 | Φ190-320 | Φ190-380 | Φ270-430 | Φ350-510 | |
| Ширина кровати | мм | 755 | 755 | 755 | 755 | 755 | |
| Поездка по оси Х | мм | 520 | 520 | 520 | 520 | 520 | |
| Поездка по оси Z | мм | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Максимальная грузоподъемность | в кг | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Свинцовый | Свинцовая отверстия | мм | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Шаги скорости шпинделя | шаги | 12 | 9 | 9 | 9 | 9 | |
| Скорость вращения шпинделя | обороты в минуту | 16-380 | 7.5-280 | 6-205 | 4.9-180 | 4.9-180 | |
| Размер ключа | мм | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Тип чека | - | Учебное пособие с 4-ю челюстями | Электрический с четырьмя челюстями | Электрический с четырьмя челюстями | Электрический с четырьмя челюстями | Электрический с четырьмя челюстями | |
| Башня | Тип башни | - | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции | Ручная работа 4 станции |
| Размер ствола инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 | 40х40 | |
| Путешествие башни | мм | 300 | 300 | 300 | 300 | 300 | |
| Корм для животных | Типы кормов по оси Х/диапазон | мм/р | 64/0.05-12.15 | 22/0.02-0.45 | 32/0.095-1.44 | 22/0.02-0.45 | 32/0.095-1.44 |
| Быстрое питание по оси X | мм/мин | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Виды питания по оси Z/диапазон | мм/р | 64/0.1-24.3 | 26/0.07-1.33 | 32/0.095-1.4 | 26/0.07-1.33 | 32/0.095-1.4 | |
| Быстрая подача по оси Z | мм/мин | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Нить Резание | Метрическая нить и диапазон | мм | 30/1-30 | 23/1-15 | 23/1-15 | 23/1-15 | 23/1-15 |
| Число дюймовых нитей и диапазона | ТПИ. | 27/1-28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Номер нитки и диапазона модуля | мм | - | - | - | - | - | |
| Номер проводки и диапазона DP | Д.П. | - | - | - | - | - | |
| Остров | Диаметр хвостового перья | мм | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Конусовые перья хвостовых волосков | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 | 300 | |
| Сила | Основная мощность двигателя | КВ | 22 | 22 | 22 | 22 | 22 |
| Мощность быстрого двигателя | КВ | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Мощность двигателя хладагента | КВ | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Прочие | Размеры машины | мм | 5000/6500 x2100x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100x1700 |
| Машины | в кг | 10000/11500 | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Стандартная конфигурация:
- 3/4 - челюстный удар, 2 комплекта
- Устройство конического поворота, 1 комплект
- Поддержка снаружи, 1 штука
- Ручное перемещение хвостового материала
- Чак и инструмент почтового охранника
- Система охлаждения, галогеновый свет
- Инструмент обслуживания и коробка инструментов
- Руководство по эксплуатации на английском языке
Детальные изображения

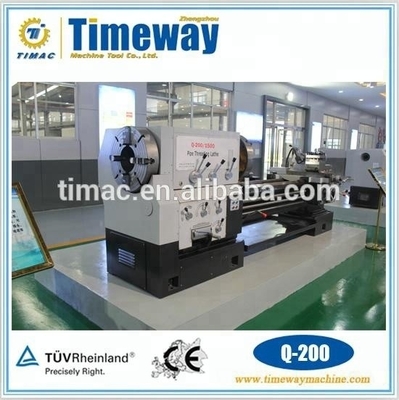

Q-130 и Q-200:

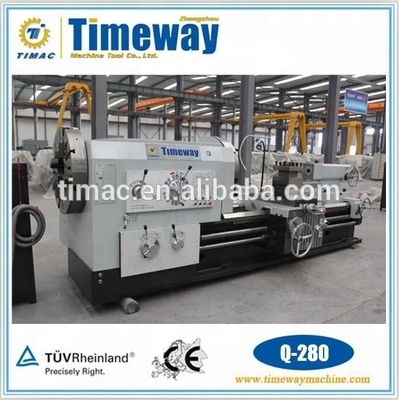

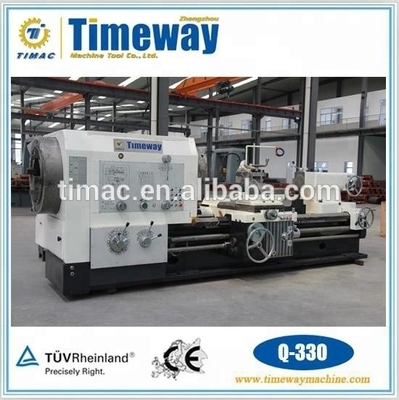

Q-280 и Q-330:

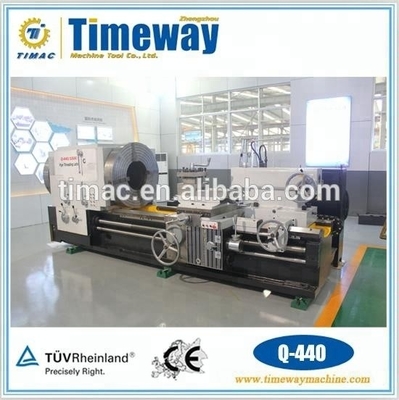

Q-440 и Q-520:
