››››› Машины оснащены двойными колпаками, которые могут мощно зажимать длинные детали.
››››› Токарный стан оснащен задней опорой,вспомогательная поддержка длинных частей.
 |

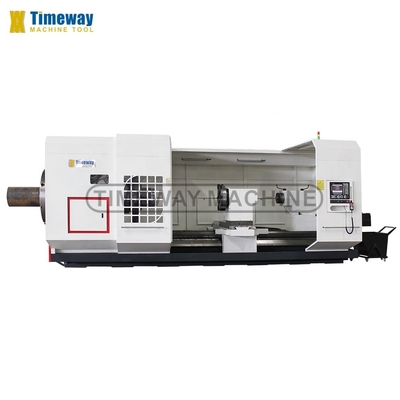

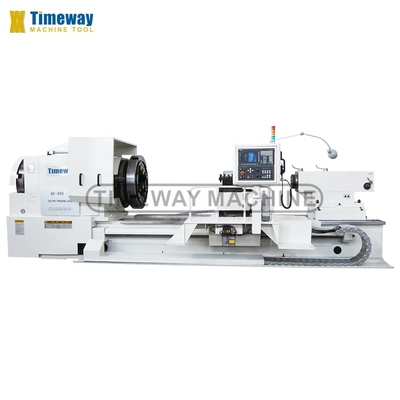

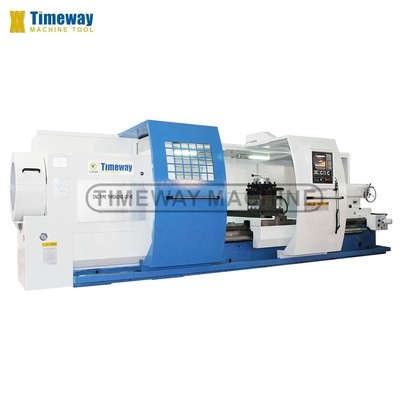

TIMEWAY Большой шпиндель сверло резьбообрабатывающей машины для нефтяного месторождения 6500x2220x2120 мм
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | TIMAC |
| Номер модели: | QK-440/3000 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $100,000.00/sets 1-2 sets |
| Упаковывая детали: | деревянный корпус (может быть фумигирован) или поддоны |
| Поставка способности: | 100 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Средний вес |
| Максимальн Вес Workpiece (kg): | 6000 | Ширина кровати (мм): | 755 mm |
| Мощность спиндового двигателя ((kW): | 18.5 | Число шпинделей: | Одинокий |
| Количество осей: | 2 | Проезд (ось X) ((мм): | 540 мм |
| Проезд (ось Z) ((мм): | 3000 mm | Точность позиционирования (мм): | ±0.01 |
| Повторяемость (X/Y/Z) (мм): | ±0.008 | Размер ((L*W*H): | 6500x2220x2120 мм |
| Напряжение: | По мере необходимости | Система управления с ЧПУ: | Фанук |
| Станции инструментального поста: | 4 | Масса (кг): | 13000 |
| Гарантия: | 1 год | Ключевые точки продаж: | Высокая точность |
| Отчет об испытаниях машины: | Предоставлено | Видеосюжет выездной инспекции: | Предоставлено |
| Гарантия на основные компоненты: | 1 год | CNC или нет: | CNC |
| Масляные станки CNC: | Масляные станки CNC | Максимальн Отбрасывать Диаметр: | 1000 мм |
| Система ЧПУ: | FANUC/SIEMENS | Рабочая точность: | IT6-IT7um |
| Обработанная грубость: | Ra1,6um | Диаметр хвостового перья: | 160 мм |
| Путешествие хвостовых перьев: | 300 мм | Кольцо хвостового пения: | MT6 |
| Цвет машины: | Подгонянное опционное | Состояние: | новые |
| Бренд Toolpost: | Яньтай Юниверсал | Применимые отрасли: | Гостиницы, магазины одежды, магазины строительных материалов, ремонтные машины, производственные зав |
| Местонахождение выставочного зала: | Канада, США, Италия, Германия, Мексика, Россия, ЮАР, Австралия | Вид сбыта: | Обычный продукт |
| Основные компоненты: | Подшипник, мотор, насос, редуктор | Год: | 2021 |
| Максимальная скорость шпинделя (rp.m): | 320 оборотов в час | Взрыв спиндола ((мм): | 440 |
| Максимальная вращаемая длина (мм): | 2850 | Порт: | Китайский порт |
Характер продукции
Описание продукции
Применение CNC масляного токарного станка
Масляный цепь CNC отвечает особым требованиям пользователей в нефтяной, геологической, горнодобывающей и химической промышленности, а также в сельскохозяйственном орошении и дренаже,он способен разрезать различные прямые и конические трубные нитки союзных соединений, буровые стержни, литейные трубы, канализационные трубы, литейные скважины и трубы для водонасосов более экономично и эффективно, чем обрабатывающий механизм,он может служить как токарный механизм для резки различных метрических, сверток и модульных нитей, валов и дисков.
√ Система FANUC/SIEMENS/GSK CNC √ Большой проход (передний и задний)√ Мертвые центры √ 4-станционный электрический инструментальный столб √ Система охлаждения √ Рабочая лампа √ Пилотная лампа √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Автоматическая система смазки √ Масляная пушка √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Пневматический удар _ Другие инструменты _ Устойчивый отдых _ Следуйте за остальными _ Кондиционер _ Конвейер чипов _ Задняя поддержка длинной трубы _ Живые центра |
Спецификация | Единица | QK-280 | QK-330 | QK-390 | QK-440 |
Диапазон прокладки труб | мм | 130-270 | 190-320 | 190-380 | 270-430 |
Макс. Повернись на кровать. | мм | 1000 | 1000 | 1000 | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 610 | 610 | 610 | 610 |
Максимальная длина заготовки | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Максимальная длина поворота | мм | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Протяженность направляющего пути | мм | 755 | 755 | 755 | 755 |
Нос спиндаля | - | Тип нити | Тип нитей | Тип нитей | Тип нитей |
Проходка спиндала | мм | 280 | 330 | 390 | 440 |
Скорость вращения шпинделя | обороты в минуту | 10-320 (ручно 4 шага) | 10-280 (ручные 3 шага) | 8-205 (ручные 3 шага) | 8-205 (ручные 3 шага) |
Размер ключа | мм | 800 (вручную) | 780 (электрический) | 850 (электрический) | 1000 (электрический) |
Минимальный рост питания оси X/Z | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
Скорость быстрого питания по оси X/Z | м/мин | 4/4 | 4/4 | 4/4 | 4/4 |
Поездка по оси Х | мм | 520 | 520 | 520 | 520 |
Тип башни | мм | V4 | V4 | V4 | V4 |
Секция ствола инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 |
Индекс повторяемости | мм | 0.008 | 0.008 | 0.008 | 0.008 |
Максимальная сила резки | N | 29400 | 29400 | 29400 | 29400 |
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 |
Основная мощность двигателя | КВ | 22 | 22 | 22 | 22 |
Рабочая точность | Ну, да. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Грубость поверхности | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 |
Длина машины | мм | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Ширина машины | мм | 2050 | 2080 | 2220 | 2220 |
Высота машины | мм | 2050 | 2080 | 2120 | 2120 |
Машины | тонны | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
Система с ЧПУ | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Спецификация | Единица | QK-280 | QK-330 | QK-390 | QK-440 |
Диапазон прокладки труб | мм | 130-270 | 190-320 | 190-380 | 270-430 |
Макс. Повернись на кровать. | мм | 1000 | 1000 | 1000 | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 610 | 610 | 610 | 610 |
Максимальная длина заготовки | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Максимальная длина поворота | мм | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Протяженность направляющего пути | мм | 755 | 755 | 755 | 755 |
Нос спиндаля | - | Тип нити | Тип нитей | Тип нитей | Тип нитей |
Проходка спиндала | мм | 280 | 330 | 390 | 440 |
Скорость вращения шпинделя | обороты в минуту | 10-320 (ручно 4 шага) | 10-280 (ручные 3 шага) | 8-205 (ручные 3 шага) | 8-205 (ручные 3 шага) |
Размер ключа | мм | 800 (вручную) | 780 (электрический) | 850 (электрический) | 1000 (электрический) |
Минимальный рост питания оси X/Z | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
Скорость быстрого питания по оси X/Z | м/мин | 4/4 | 4/4 | 4/4 | 4/4 |
Поездка по оси Х | мм | 520 | 520 | 520 | 520 |
Тип башни | мм | V4 | V4 | V4 | V4 |
Секция ствола инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 |
Индекс повторяемости | мм | 0.008 | 0.008 | 0.008 | 0.008 |
Максимальная сила резки | N | 29400 | 29400 | 29400 | 29400 |
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 |
Основная мощность двигателя | КВ | 22 | 22 | 22 | 22 |
Рабочая точность | Ну, да. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Грубость поверхности | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 |
Длина машины | мм | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Ширина машины | мм | 2050 | 2080 | 2220 | 2220 |
Высота машины | мм | 2050 | 2080 | 2120 | 2120 |
Машины | тонны | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
Система с ЧПУ | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Спецификация | Единица | QK-280 | QK-330 | QK-390 | QK-440 |
Диапазон прокладки труб | мм | 130-270 | 190-320 | 190-380 | 270-430 |
Макс. Повернись на кровать. | мм | 1000 | 1000 | 1000 | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 610 | 610 | 610 | 610 |
Максимальная длина заготовки | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Максимальная длина поворота | мм | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Протяженность направляющего пути | мм | 755 | 755 | 755 | 755 |
Нос спиндаля | - | Тип нити | Тип нитей | Тип нитей | Тип нитей |
Проходка спиндала | мм | 280 | 330 | 390 | 440 |
Скорость вращения шпинделя | обороты в минуту | 10-320 (ручно 4 шага) | 10-280 (ручные 3 шага) | 8-205 (ручные 3 шага) | 8-205 (ручные 3 шага) |
Размер ключа | мм | 800 (вручную) | 780 (электрический) | 850 (электрический) | 1000 (электрический) |
Минимальный рост питания оси X/Z | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
Скорость быстрого питания по оси X/Z | м/мин | 4/4 | 4/4 | 4/4 | 4/4 |
Поездка по оси Х | мм | 520 | 520 | 520 | 520 |
Тип башни | мм | V4 | V4 | V4 | V4 |
Секция ствола инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 |
Индекс повторяемости | мм | 0.008 | 0.008 | 0.008 | 0.008 |
Максимальная сила резки | N | 29400 | 29400 | 29400 | 29400 |
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 |
Основная мощность двигателя | КВ | 22 | 22 | 22 | 22 |
Рабочая точность | Ну, да. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Грубость поверхности | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 |
Длина машины | мм | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Ширина машины | мм | 2050 | 2080 | 2220 | 2220 |
Высота машины | мм | 2050 | 2080 | 2120 | 2120 |
Машины | тонны | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
Система с ЧПУ | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Спецификация | Единица | QK-280 | QK-330 | QK-390 | QK-440 |
Диапазон прокладки труб | мм | 130-270 | 190-320 | 190-380 | 270-430 |
Макс. Повернись на кровать. | мм | 1000 | 1000 | 1000 | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 610 | 610 | 610 | 610 |
Максимальная длина заготовки | мм | 1500/3000 | 1500/3000 | 1500/3000 | 1500/3000 |
Максимальная длина поворота | мм | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Протяженность направляющего пути | мм | 755 | 755 | 755 | 755 |
Нос спиндаля | - | Тип нити | Тип нитей | Тип нитей | Тип нитей |
Проходка спиндала | мм | 280 | 330 | 390 | 440 |
Скорость вращения шпинделя | обороты в минуту | 10-320 (ручно 4 шага) | 10-280 (ручные 3 шага) | 8-205 (ручные 3 шага) | 8-205 (ручные 3 шага) |
Размер ключа | мм | 800 (вручную) | 780 (электрический) | 850 (электрический) | 1000 (электрический) |
Минимальный рост питания оси X/Z | мм | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 | 0.001/0.001 |
Скорость быстрого питания по оси X/Z | м/мин | 4/4 | 4/4 | 4/4 | 4/4 |
Поездка по оси Х | мм | 520 | 520 | 520 | 520 |
Тип башни | мм | V4 | V4 | V4 | V4 |
Секция ствола инструмента | мм | 40х40 | 40х40 | 40х40 | 40х40 |
Индекс повторяемости | мм | 0.008 | 0.008 | 0.008 | 0.008 |
Максимальная сила резки | N | 29400 | 29400 | 29400 | 29400 |
Диаметр хвостового перья | мм | 160 | 160 | 160 | 160 |
Путешествие хвостовых перьев | мм | 300 | 300 | 300 | 300 |
Конусовые перья хвостовых волосков | - | МТ6 | МТ6 | МТ6 | МТ6 |
Основная мощность двигателя | КВ | 22 | 22 | 22 | 22 |
Рабочая точность | Ну, да. | IT6-IT7 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
Грубость поверхности | Ну, да. | Ра-1.6 | Ра-1.6 | Ра-1.6 | Ра-1.6 |
Длина машины | мм | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Ширина машины | мм | 2050 | 2080 | 2220 | 2220 |
Высота машины | мм | 2050 | 2080 | 2120 | 2120 |
Машины | тонны | 10.5/12.2 | 11.5/12.5 | 12/13 | 13/14 |
Система с ЧПУ | - | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS | FANUC/SIEMENS |
Подробная информация о машине

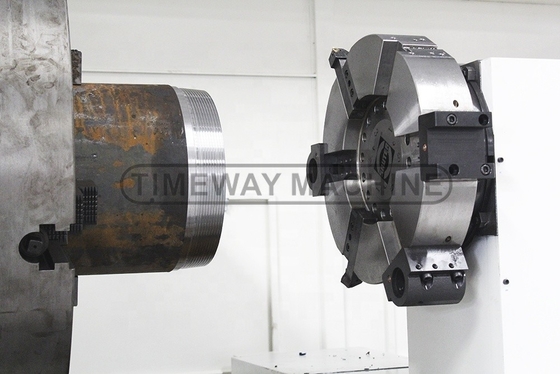

Двойные винты (передний и задний):
Стандартный токарный стан оснащен двойными колючками (3-яблочный или 4-яблочный), шпиндель может отвечать различным диаметрам длинных стержней, отверстие шпинделя включает 130 мм, 200 мм, 225 мм, 255 мм, 280 мм, 300 мм, 330 мм, 360 мм,390 мм, 440 мм, 520 мм, 630 мм, и индивидуальное отверстие шпинделя (5,1" ~ 24,8 ′′).
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Задние части:
- Ручное движение хвостовой части поставляется в стандартном комплекте, электрическое движение хвостовой части поставляется в качестве опции.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

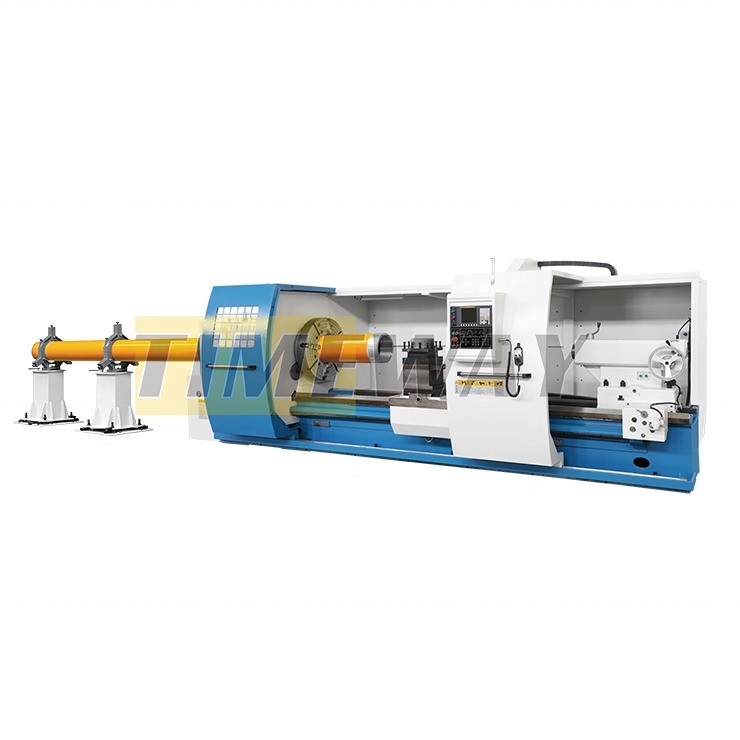

Автоматическая производственная линия для проводки стальных труб (необязательно):
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um
Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для CNC масляного токарного станка):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для CNC масляного токарного станка):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
Введение компании
Частые вопросы
Вопрос: У вас есть QC или какие-либо стандарты безопасности для ваших машин?О: Да, мы создали очень строгий отдел контроля качества, чтобы гарантировать хорошее качество.: Какой MOQ?A: 1 комплект (только некоторые недорогие машины будут более 1 комплект)Вопрос: Что насчет условий оплаты?A: 1) T/T с 30% авансовым платежом и 70% балансовым платежом перед отправкой; 2) Необратимый LC на месте; 3) Western Union, MoneyGram и т.д.
Вопрос: Как насчет гарантии?О: Гарантийный срок составляет один год после доставки. Даже после этого периода мы будем предоставлять пожизненное обслуживание для машины.
