››››› Машины оснащены двойными колпаками, которые могут мощно зажимать длинные детали.

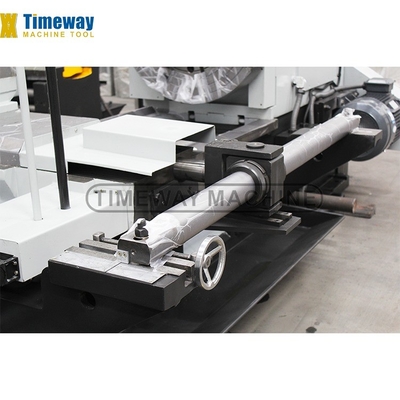

››››› Токарный стан оснащен задней опорой,вспомогательная поддержка длинных частей.
 |

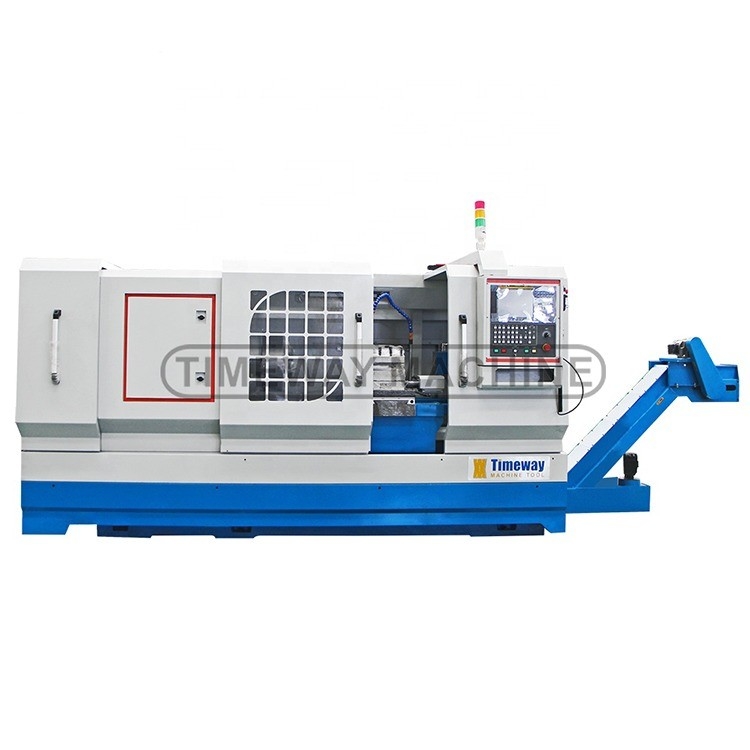

3000 мм Макс. Свернутая длина CNC Масляная станка для точной обработки металла
Подробная информация о продукте:
| Место происхождения: | Хэнань, Китай |
| Фирменное наименование: | Timeway |
| Номер модели: | QK-390 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | $26,850.00/sets 1-2 sets |
| Упаковывая детали: | Деревянные чехлы ((можно фумигировать) |
| Поставка способности: | 150 комплектов/сети в месяц |
|
Подробная информация |
|||
| Тип: | Горизонтальные | Максимальная длина заготовки (мм): | 3000 |
|---|---|---|---|
| Структура: | Токарный станок плоской кровати | Мощность обработки: | Дознание мы |
| Ширина кровати (мм): | 400 mm | Мощность спиндового двигателя ((kW): | Дознание мы |
| Число шпинделей: | Одинокий | Количество осей: | 3 |
| Проезд (ось X) ((мм): | 520 mm | Проезд (ось Z) ((мм): | 380 mm |
| Точность позиционирования (мм): | Дознание мы | Повторяемость (X/Y/Z) (мм): | Дознание мы |
| Размер ((L*W*H): | 6500*2220*2120 | Напряжение: | 220V/380V, 50Hz |
| Система управления с ЧПУ: | FANUC/SIEMENS/GSK | Станции инструментального поста: | 12, 8, 4 |
| Масса (кг): | 12000 | Гарантия: | 1 год |
| Ключевые точки продаж: | Конкурентоспособная цена | Отчет об испытаниях машины: | Предоставлено |
| Видеосюжет выездной инспекции: | Предоставлено | Гарантия на основные компоненты: | 1 год |
| Тип машины: | Токарный станок CNC плоской кровати | Наименование продукта: | Токарный станок Mechine CNC |
| Ключевое слово: | Машина токарного станка металла CNC | Точность: | Машина высокой точности |
| Функция: | Обработка металла | Система управления: | СИМЕНС GSK FANUC (опционное) |
| Обработка: | Металлические станки | Расстояние между осями: | 3000 мм |
| Применение: | изделие из металла | Тип продукции: | Машины с горизонтальным поворотным станком CNC |
| Состояние: | новые | Бренд Toolpost: | Дознание мы |
| Местонахождение выставочного зала: | Египет, Вьетнам, Россия | Вид сбыта: | Горячий продукт 2019 |
| Год: | 2023 | Максимальная скорость шпинделя (rp.m): | 320 оборотов в час |
| Взрыв спиндола ((мм): | 390 | Максимальная вращаемая длина (мм): | 3000 |
| Применимые отрасли: | Дознание мы | Основные компоненты: | Подшипник, мотор, насос, редуктор, ПЛК, сосуд давления, двигатель, коробка передач, запросите нас |
| Порт: | Китайский порт | ||
Характер продукции
Описание продукции
Применение CNC масляного токарного станка
Масляный цепь CNC отвечает особым требованиям пользователей в нефтяной, геологической, горнодобывающей и химической промышленности, а также в сельскохозяйственном орошении и дренаже,он способен разрезать различные прямые и конические трубные нитки союзных соединений, буровые стержни, литейные трубы, канализационные трубы, литейные скважины и трубы для водонасосов более экономично и эффективно, чем обрабатывающий механизм,он может служить как токарный механизм для резки различных метрических, сверток и модульных нитей, валов и дисков.
√ Система FANUC/SIEMENS/GSK CNC √ Большой проход (передний и задний)√ Мертвые центры √ 4-станционный электрический инструментальный столб √ Система охлаждения √ Рабочая лампа √ Пилотная лампа √ полузакрытый защитный щит √ Ручный импульсный генератор (MPG) √ Автоматическая система смазки √ Масляная пушка √ Ручное перемещение хвостового материала √ Инструменты и коробка с инструментами √ Уравнительный клин и болты √ Руководство по эксплуатации | _ Пневматический удар _ Другие инструменты _ Устойчивый отдых _ Следуйте за остальными _ Кондиционер _ Конвейер чипов _ Задняя поддержка длинной трубы _ Живые центра |
Спецификация | Единица | QK-280 | QK-330 | QK-360 | QK-390 |
Диапазон прокладки труб | мм | 130-260 | 190-320 | 190-350 | 190-380 |
Макс. Повернись на кровать. | мм | 1000 | 1000 | 1100 | 1000 |
Макс. Свернуть на перекрестный слайд. | мм | 630 | 610 | 730 | 610 |
Максимальная длина заготовки | мм | 1500/2000/3000 | 1500/3000 | 1500/2000/3000 | 15003000 |
Максимальная длина поворота | мм | 1300/1800/2800 | 1250/2750 | 1300/1800/2800 | 1250/2750 |
Протяженность направляющего пути | мм | 755 | 755 | 755 | 755 |
Нос спиндаля | - | A2-20 | Тип нитей | A2-20 | Тип нитей |
Конусовая вертикаль шпинделя | - | 1:20 | - | 1:20 | - |
Проходка спиндала | мм | 275 | 330 | 360 | 390 |
Конный центр шпинделя | - | МТ6 | - | МТ6 | - |
Скорость вращения шпинделя | обороты в минуту | 5-400 (авто 4 шагов) | 10-280 (руководство 3) | 5-320 (авто 4 шагов) | 8-205 (руководство 3) |
Поездка по оси Х | мм | 570 | 520 | 540 | 520 |
Тип башни | мм | V4 | V4 | V4 | V4 |
Длина машины | мм | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
Ширина машины | мм | 2520 | 2080 | 2520 | 2220 |
Высота машины | мм | 2120 | 2080 | 2120 | 2120 |
Машины | тонны | 11 сентября. | 11.5/12.5 | 11 сентября. | 12/13 |
Подробная информация о машине

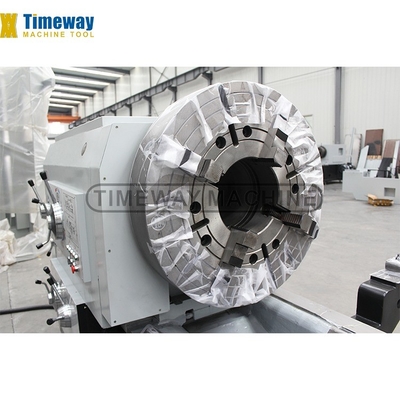

Двойные винты (передний и задний):
Стандартный токарный стан оснащен двойными колючками (3-яблочный или 4-яблочный), шпиндель может отвечать различным диаметрам длинных стержней, отверстие шпинделя включает 130 мм, 200 мм, 225 мм, 255 мм, 280 мм, 300 мм, 330 мм, 360 мм,390 мм, 440 мм, 520 мм, 630 мм, и индивидуальное отверстие шпинделя (5,1" ~ 24,8 ′′).
Электрическая башня с 4 станциями:
- Используйте знаменитую электрическую башню, высокую точность позиционирования.
Задние части:
- Ручное движение хвостовой части поставляется в стандартном комплекте, электрическое движение хвостовой части поставляется в качестве опции.
Система ЧПУ:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK и т.д. для вашего выбора.

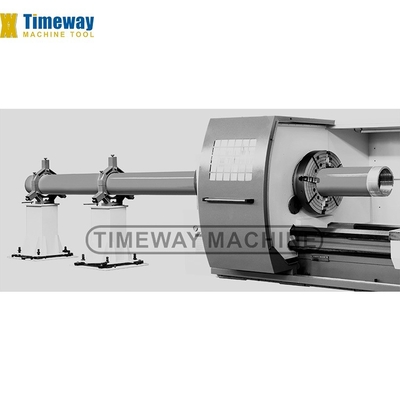

Автоматическая производственная линия для проводки стальных труб (необязательно):
Испытание - округлость и цилиндричность:
Точность поворота внешней поверхности стержня, точность испытания:
Круглость: менее 0,01 мм;
Цилиндричность: менее 0,025/300 мм
Испытание - вертикальность:
Точность поворота конечной поверхности диска, точность испытания:
Вертикальность: менее 0,02/300 мм
Испытание грубости:
Точное поворотное действие внешней поверхности стержня, точность испытания: Грубость: Ra1.6um

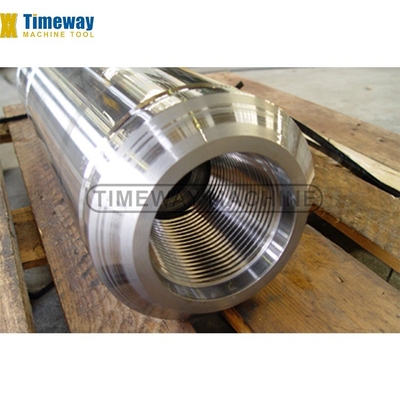

Испытание поворота нитей:
Прямые конические нитки (конические: 1:16, ширина нити: 3,175 мм), после испытания специальным измерительным устройством, он может соответствовать накопительной ошибке ширины до 0,015/25,4 мм.
Комплексные испытательные части(только для CNC масляного токарного станка):
Все станки с ЧПУ должны выполнить окончательный процесс резки после всех стандартных проверок машины, через резку внешней поверхности, ступеней, поверхности дуги, конической поверхности и т.д.для проверки стабильности системы CNC и общей производительности машины.
Почему выбирать нас?
Лазерный интерферометр Renishaw (только для CNC масляного токарного станка):
Перед доставкой он использует лазер RENISHAW в Великобритании для проведения динамических точных испытаний и смещения, поэтому машина обладает высокой точностью позиционирования и точностью повторного позиционирования.
